研究概述晶體硅異質(zhì)結(jié)背接觸太陽能電池代表了光伏技術(shù)的前沿，但在管理載流子復合和傳輸以實現(xiàn)高效率方面遇到了重大挑戰(zhàn)。基于此，2024年10月16日，中山大學林豪副教授、高平奇教授與隆基綠能中央研究院方亮、李振國、徐希翔在國際頂級期刊Nature Communications發(fā)表題為《27.09%-efficiency silicon heterojunction back contact solar cell and going beyond》的研究論文。在這項研究中，研究團隊使用激光圖案化技術(shù)生產(chǎn)了高效的異質(zhì)結(jié)背接觸太陽能電池，其認證效率為27.09%。研究結(jié)果表明，復合損失主要來自空穴選擇性接觸區(qū)域和極性邊界。針對問題，研究人員提出了解決方案，并在接觸電阻率、串聯(lián)電阻和背面圖案設(shè)計之間建立了明確的關(guān)系。此外，研究表明，一旦減輕了電子選擇性接觸區(qū)域周圍的電陰影，晶圓邊緣就會成為載流子復合引起的電流密度損失的主要通道。因此，憑借先進的納米晶鈍化接觸、晶圓邊緣鈍化技術(shù)以及前抗反射涂層和后反射器的精心優(yōu)化，實現(xiàn)高達27.7%的效率是可行的。圖文解讀

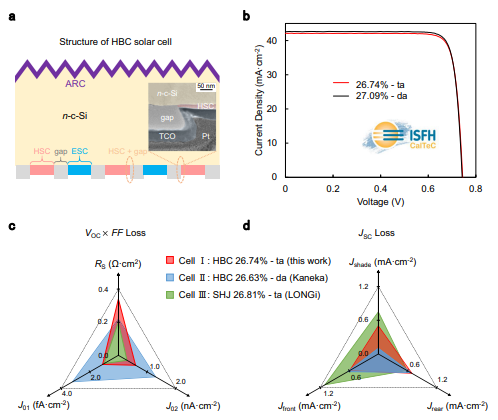

圖1：HBC太陽能電池的光電性能

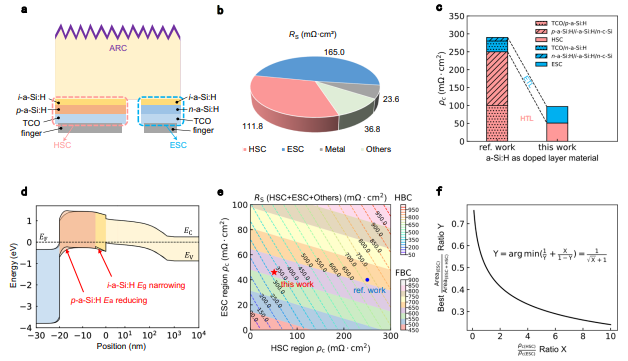

圖2：HBC太陽能電池的串聯(lián)電阻的評估

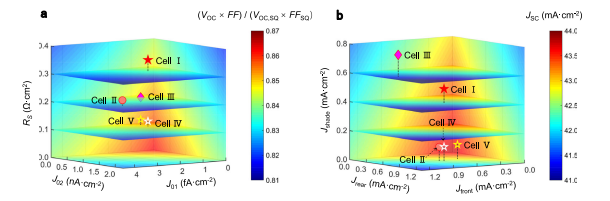

圖3：HBC太陽能電池光電性能改進的未來策略
文獻信息
Wang, G., Su, Q., Tang, H.?et al.?27.09%-efficiency silicon heterojunction back contact solar cell and going beyond.?Nat Commun?15, 8931 (2024).
