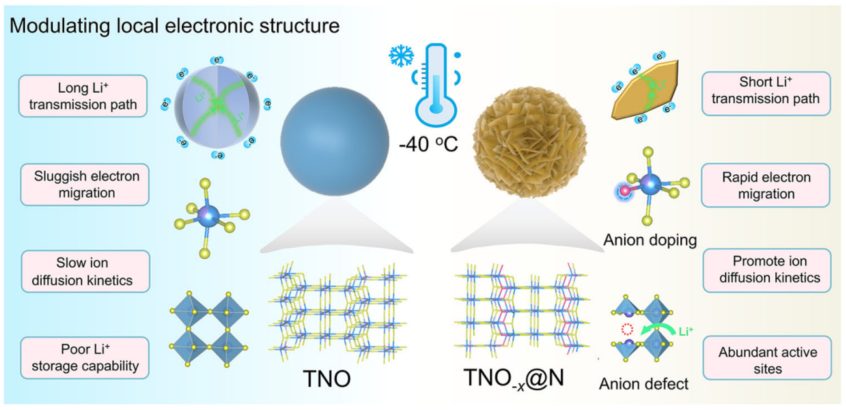

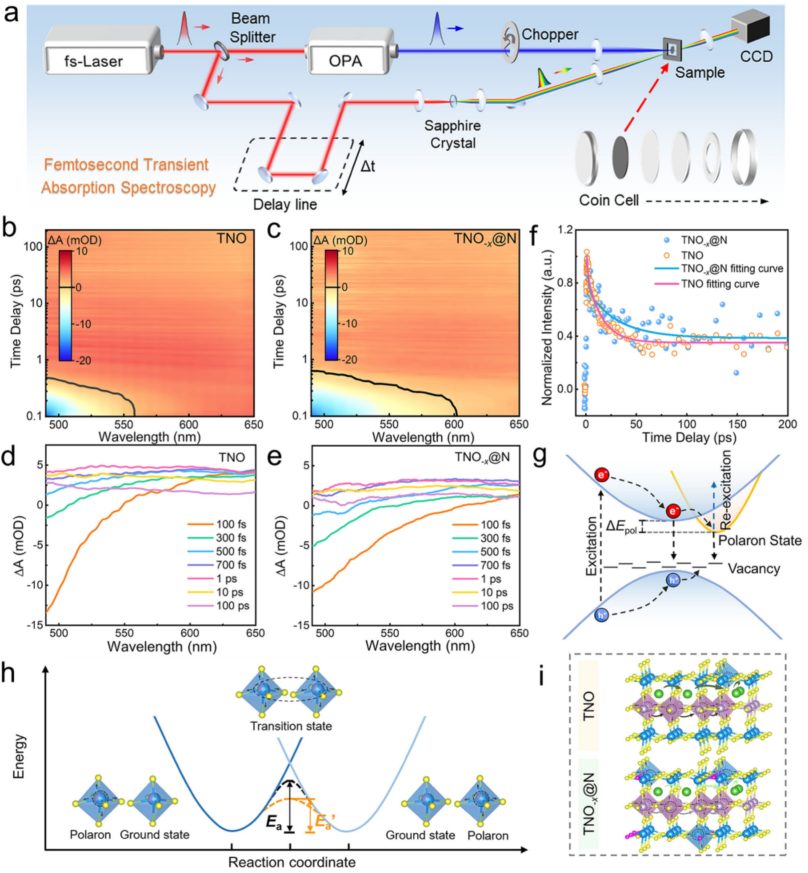

圖2 TNO和TNO-x@N樣品的瞬態(tài)吸收(TA)光譜、電荷載流子的動態(tài)和遷移過程示意圖
基于飛秒激光的瞬態(tài)吸收光譜來描述 TiNb2O7 的載流子動力學，驗證了局域結(jié)構(gòu)極化，從而降低傳輸過電位、促進電子/離子傳輸，并改善了Li+吸附。

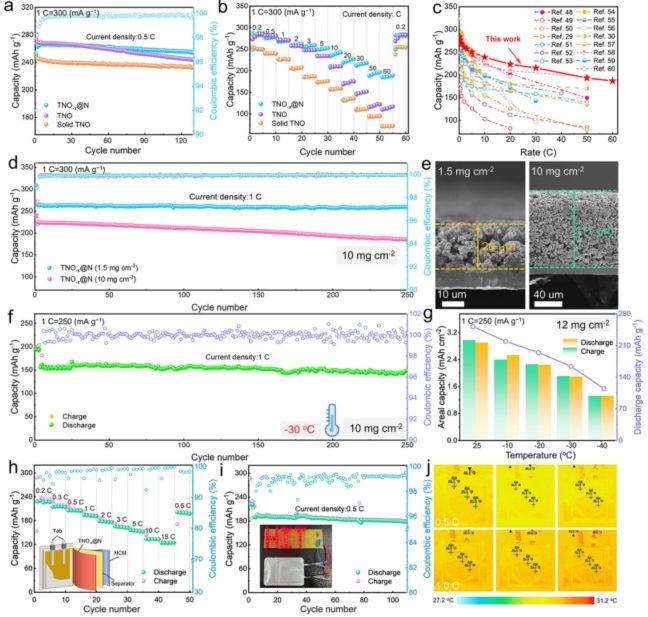

圖3?TNO-x@N、TNO和塊體TNO在高面載量和低溫下的鋰存儲性能
在-30℃和10mg cm?2的高質(zhì)量負載下，TNO-x@N微花表現(xiàn)出穩(wěn)定的循環(huán)性能，在1C（1.0-3.0V，1C=250mA g-1）下250次循環(huán)后容量保持率為92.9% 。
即使在-40°C 下，也可以實現(xiàn) 1.32mAh cm?2 的有競爭力的面積容量。
這種對固有結(jié)構(gòu)功能的基本理解為寒冷地區(qū)設(shè)計高面積容量電池提出了合理的觀點。
文獻信息：Zhang, Y., Wang, Y., Zhao, W. et al. Delocalized electronic engineering of TiNb2O7 enables low temperature capability for high-areal-capacity lithium-ion batteries. Nat Commun 15, 6299 (2024). https://doi.org/10.1038/s41467-024-50455-1
原創(chuàng)文章，作者：計算搬磚工程師，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2024/07/30/2cc7ecfa2a/
