国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

第一作者：Yuekun Lai

通訊作者：李燦，郭鑫

通訊單位：中國科學(xué)院大連化學(xué)物理研究所

論文速覽

盡管已經(jīng)能夠容易地獲得以(100)晶面為主導(dǎo)的FAPbI₃鈣鈦礦薄膜，但具有防止?jié)穸日T導(dǎo)的δ相變更高潛力的另一種頂級(jí)性能的(111)晶面主導(dǎo)的薄膜卻難以實(shí)現(xiàn)。特別是，(111)晶面的生長動(dòng)力學(xué)仍然不清楚。

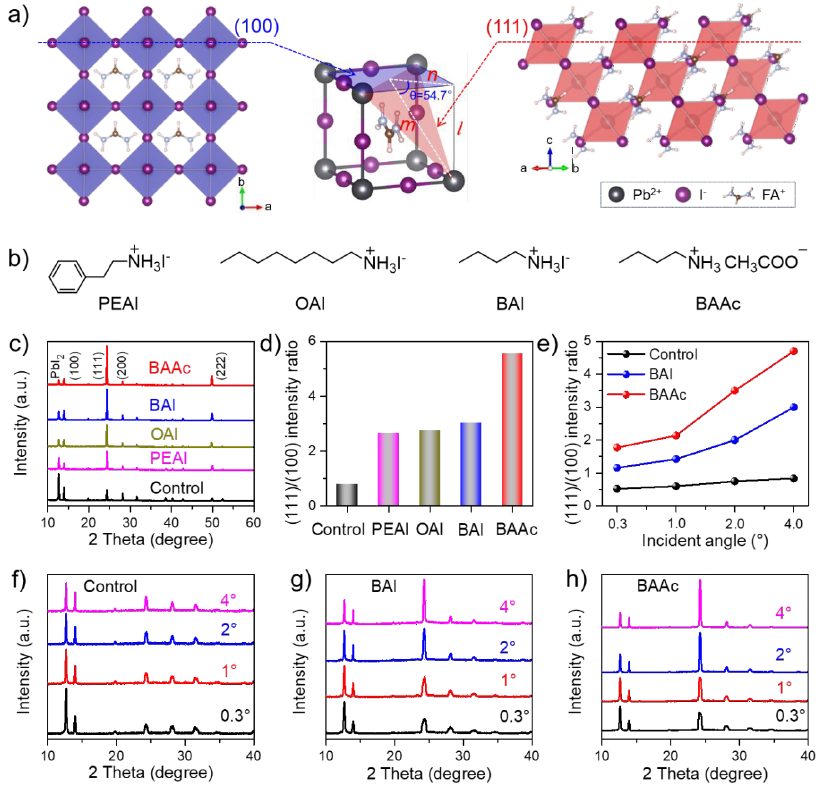

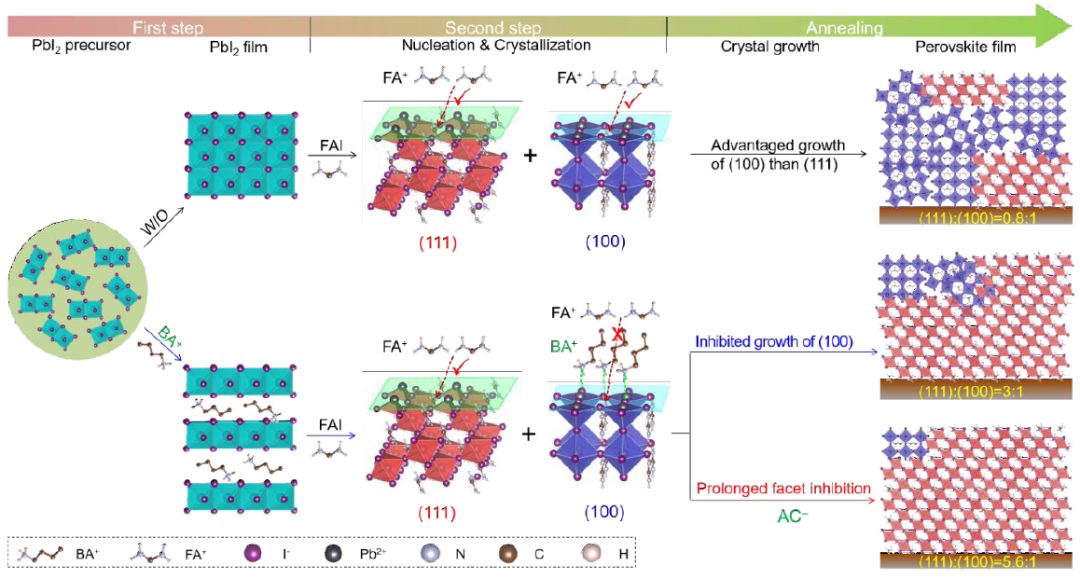

本研究通過在PbI₂前驅(qū)體溶液中加入有機(jī)銨鹽(OAS)，采用兩步法制備的(111)晶面主導(dǎo)的鈣鈦礦薄膜，并揭示了其晶面生長機(jī)制。OAS的陽離子由于尺寸大于FA+，在第一步中插入PbI₂的層間，阻礙了第二步中FA+插入(100)晶面暴露的晶體，抑制了(100)晶面的生長。相比之下，由于FA+位于外部層，(111)晶面可以無干擾地生長，使其比(100)晶面更有利。此外，OAS的陰離子通過延緩鈣鈦礦生長，延長了對(duì)(100)晶面的抑制，持續(xù)促進(jìn)了(111)晶面的比例增加。

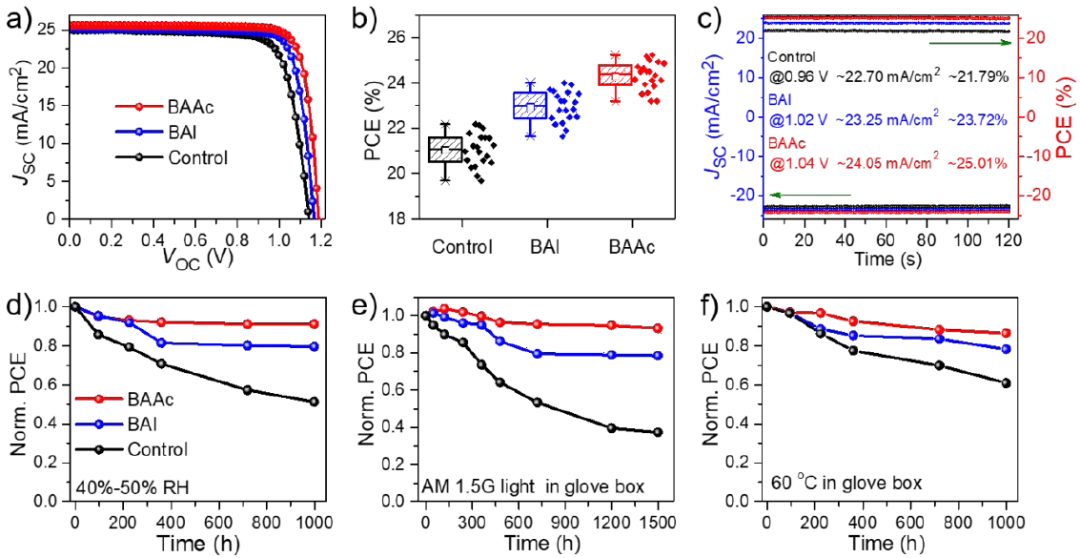

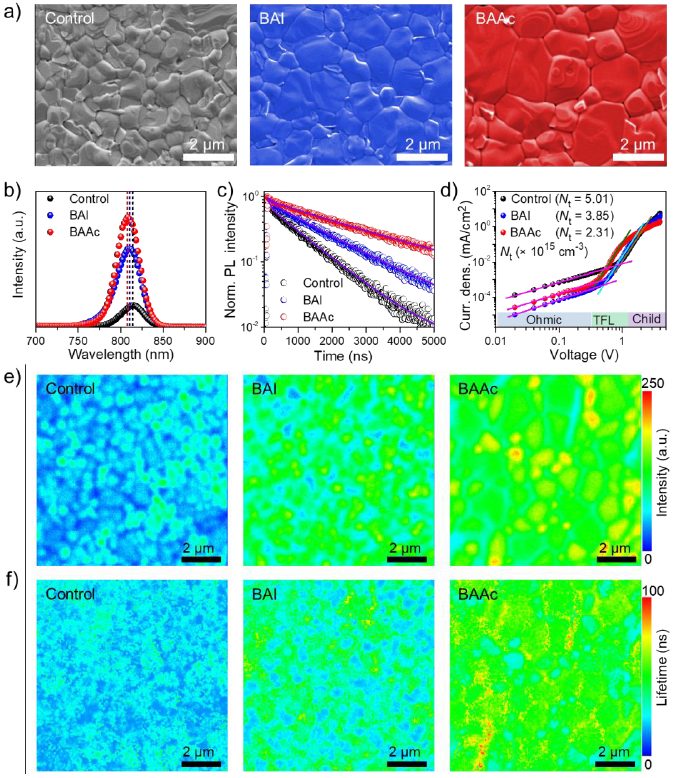

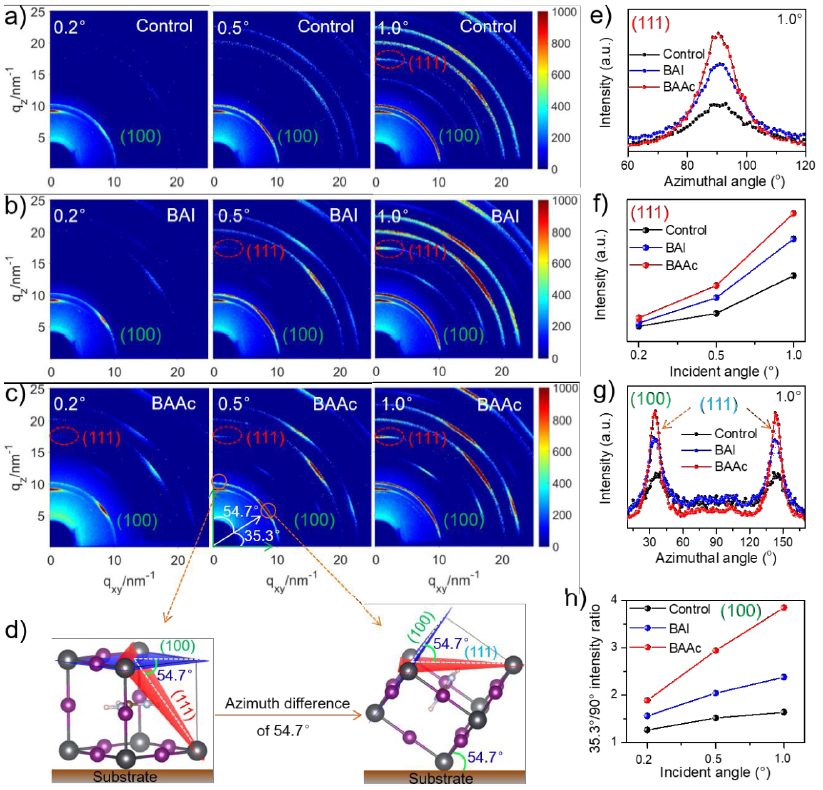

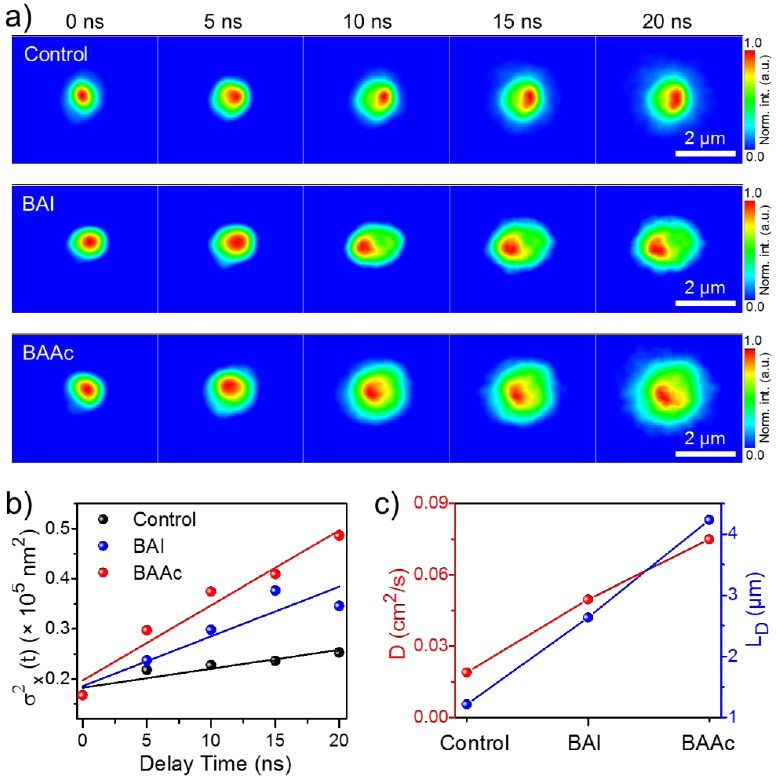

最終得到的鈣鈦礦薄膜以(111)晶面為主導(dǎo)，沿平面外方向有序堆疊，提供了25.23%的太陽能電池效率和與具有混合(111)和(100)晶面的相比改進(jìn)的穩(wěn)定性。這項(xiàng)工作提供了一種有效的策略，以獲得高度(111)晶面取向的鈣鈦礦薄膜，并闡明了添加劑工程化的生長動(dòng)力學(xué)。

圖文導(dǎo)讀
