国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

上海交大/清華深研院,最新Nature子刊!鋰硫電池新進展!

上海交大/清華深研院,最新Nature子刊!鋰硫電池新進展!
成果簡介
鋰多硫化物的穿梭效應(yīng)和緩慢的氧化還原動力學(xué)嚴重限制了鋰硫電池的倍率和循環(huán)性能。清華大學(xué)深圳國際研究生院周光敏 & Hong Li 聯(lián)合上海交通大學(xué)麥亦勇 & 徐富貴團隊在本研究中,制備了具有管道工噩夢結(jié)構(gòu)的Fe3O4摻雜碳立方體(SP-Fe3O4-C)作為硫宿主,以構(gòu)建具有高倍率能力和長循環(huán)壽命的鋰硫電池陰極。其三維連續(xù)介孔通道和碳骨架以及均勻分布的Fe3O4顆粒,使質(zhì)量/電子傳輸順暢,具有強大的多硫化物捕獲能力,并能快速催化硫物質(zhì)的轉(zhuǎn)化。令人印象深刻的是,SP-Fe3O4-C陰極表現(xiàn)出頂級的綜合性能,在0.2C下具有高比容量(1303.4mAh g?1),在5C下具有高倍率能力(691.8mAh g?1),并且具有長循環(huán)壽命(超過1200次循環(huán))。本研究展示了一種用于高性能鋰硫電池的獨特結(jié)構(gòu),并為開發(fā)下一代儲能設(shè)備的多功能電極材料開辟了一個獨特的途徑。相關(guān)文章以“Fe3O4-doped mesoporous carbon cathode with a plumber’s nightmare structure for high-performance Li-S batteries”為題發(fā)表在Nature Communications上。
研究背景
硫原子的多電子轉(zhuǎn)化賦予鋰硫(Li-S)電池優(yōu)越的理論比容量(1675mAh g?1)。此外,硫豐富、廉價且對環(huán)境友好。這些顯著特點使其在消費電子產(chǎn)品的鋰硫電池中具有應(yīng)用前景。然而,幾個未解決的問題阻礙了其性能提升和實際應(yīng)用。首先,硫和大多數(shù)鋰多硫化物(LiPSs)是絕緣體,導(dǎo)致氧化還原動力學(xué)緩慢和活性硫的利用有限。其次,鋰多硫化物的穿梭效應(yīng)(包括Li2S8、Li2S6和Li2S4)和LiPSs轉(zhuǎn)化的緩慢動力學(xué)導(dǎo)致容量快速衰減和庫侖效率的喪失。第三,S和Li2S之間的體積差異大,在充放電過程中會導(dǎo)致活性材料從集流體上脫落。
在這種情況下,已經(jīng)開發(fā)了許多策略來解決這些障礙。值得注意的是,構(gòu)建多功能硫宿主是一種提高鋰硫電池性能的有效方法,通過利用其靈活的結(jié)構(gòu)/功能設(shè)計。在多種開發(fā)的硫宿主中,介孔碳顆粒(PCPs)是有吸引力的候選者,因其具有高導(dǎo)電性、高孔隙率/比表面積(SSAs)和高結(jié)構(gòu)穩(wěn)定性。然而,可用的基于PCP的鋰硫電池仍未能滿足日益增長的需求。這種差異的主要原因包括:(1)大多數(shù)PCPs僅具有微孔或受阻的孔隙,硫和電解質(zhì)難以深入滲透到其內(nèi)部;(2)厚電極內(nèi)部的質(zhì)量傳輸受阻,嚴重限制了LiPSs與PCPs內(nèi)部活性基質(zhì)的接觸,導(dǎo)致硫利用率差;(3)PCPs中缺乏極性活性位點,導(dǎo)致LiPSs的吸附能力弱和催化轉(zhuǎn)化緩慢。因此,將三維連續(xù)開放通道和極性物質(zhì)(例如金屬氧化物)引入PCPs是解決這些問題的理想策略。最近,雙連續(xù)介孔結(jié)構(gòu)因其提供三維連續(xù)骨架和開放介孔通道(如圖1a所示),使質(zhì)量能順暢傳輸?shù)诫姌O材料的深層內(nèi)部區(qū)域,從而顯著增加內(nèi)部分子的可達性,而在儲能應(yīng)用中受到關(guān)注。然而,由于其復(fù)雜的曲線通道的構(gòu)建高度具有挑戰(zhàn)性;例如,雙或單原始類別稱為管道工噩夢結(jié)構(gòu)。目前可用的技術(shù),例如光刻、3D打印和分子自組裝,仍然難以在介觀尺度(2-50nm)上生產(chǎn)這些結(jié)構(gòu)。因此,雙連續(xù)介孔材料很少用于儲能應(yīng)用;其對鋰硫電池性能的貢獻尚未得到探索,這引起了研究的興趣。
圖文導(dǎo)讀
SP-Fe3O4-C和SP-Fe3O4-C/S的結(jié)構(gòu)表征
上海交大/清華深研院,最新Nature子刊!鋰硫電池新進展!
圖1 | SP-Fe3O4-C的結(jié)構(gòu)表征。

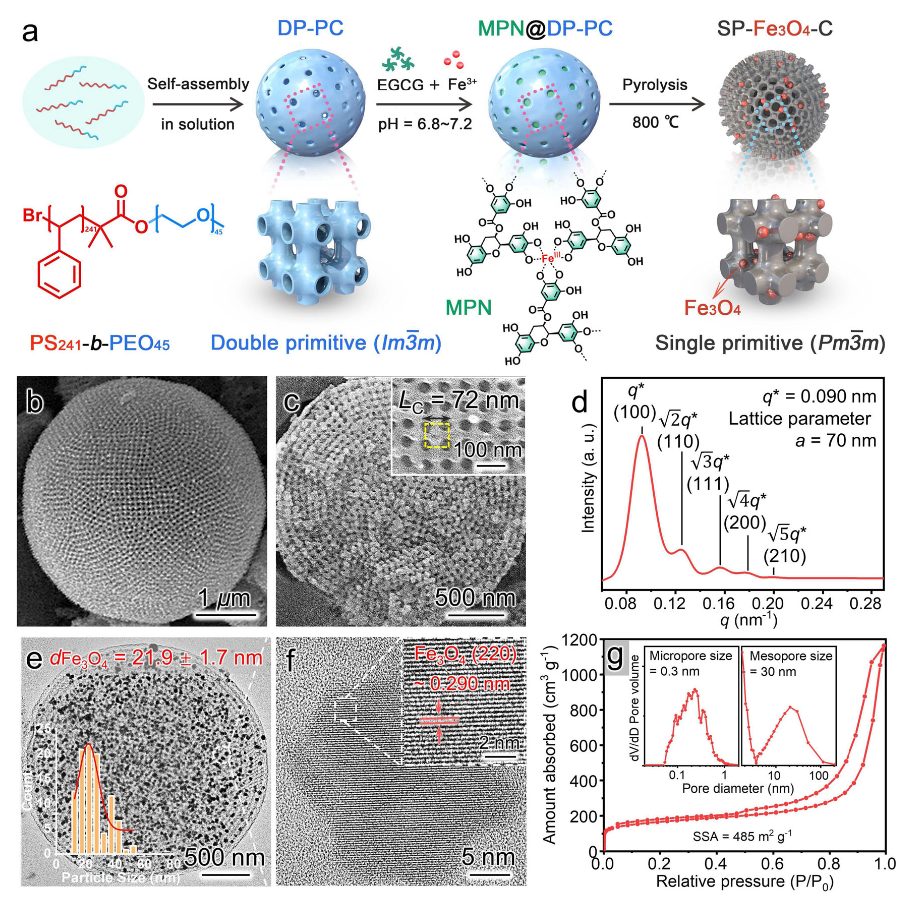

SP-Fe3O4-C的合成路線如圖1a所示。首先,通過溶液中苯乙烯-聚氧乙烯嵌段共聚物(PS241-b-PEO45)的自組裝制備了具有有序雙原始拓撲結(jié)構(gòu)(DP-PCs)的聚合物立方體,具體步驟見補充信息。所得PCs的晶胞參數(shù)為a = 92 nm。隨后,使用(-)-表沒食子兒茶素沒食子酸酯(EGCG)和Fe3+作為功能前體,采用DP-PCs為模板制備碳立方體。通常在pH值為6.8-7.2的混合水溶液中,F(xiàn)e3+離子和EGCG分子擴散到DP-PCs的開放通道中,并通過配位形成MPN@DP-PC復(fù)合顆粒。通過離心收集并凈化所得MPN@DP-PCs,具體步驟見補充信息。掃描電鏡(SEM)和透射電鏡(TEM)微圖顯示,DP-PCs中的介孔通道已完全被MPNs填充。傅里葉變換紅外光譜(FTIR)表明,MPN@DP-PCs中EGCG的羰基伸縮振動峰從1691 cm?1移至1640 cm?1,表明EGCG配體與PC模板之間存在強氫鍵。此外,EGCG的羥基伸縮振動峰(3349 cm?1和3471 cm?1)的展寬表明酚羥基與金屬離子形成配位鍵。
SP-Fe3O4-C/S陰極鋰硫電池的性能
上海交大/清華深研院,最新Nature子刊!鋰硫電池新進展!
圖2 | 基于SP-Fe3O4-C/S和B-Fe3O4-C/S的鋰硫電池的電化學(xué)比較。

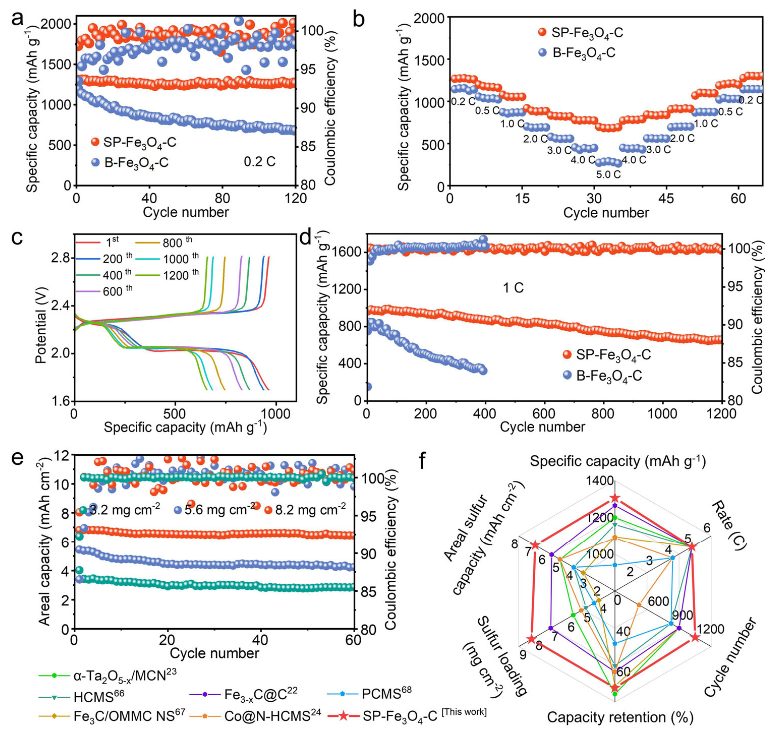

我們系統(tǒng)地測試了SP-Fe3O4-C/S陰極的電化學(xué)性能,使用組裝的CR2032鋰硫電池。為了驗證SP-Fe3O4-C/S在鋰硫電池中的結(jié)構(gòu)優(yōu)勢,比較了SP-Fe3O4-C/S和B-Fe3O4-C/S陰極的電化學(xué)性能。在低電流0.2C下,SP-Fe3O4-C/S陰極的初始放電容量為1303.4mAh g?1,顯著高于B-Fe3O4-C/S陰極(1196.4mAh g?1)。
此外,SP-Fe3O4-C/S陰極表現(xiàn)出穩(wěn)定的循環(huán)性能,在120次循環(huán)后每循環(huán)容量衰減僅為0.024%。相比之下,B-Fe3O4-C/S陰極的容量迅速衰減,120次循環(huán)后保留了57%的容量,對應(yīng)每循環(huán)容量衰減率為0.35%。第1到120次循環(huán)的恒流充放電(GCD)曲線顯示,與B-Fe3O4-C/S陰極相比,SP-Fe3O4-C/S陰極在120次循環(huán)后仍表現(xiàn)出兩個明確的較長放電平臺。這表明硫氧化還原動力學(xué)得到增強,特別是固體S8轉(zhuǎn)化為高度可溶性Li2S8和可溶性Li2S4轉(zhuǎn)化為不溶性Li2S2/Li2S的兩個氧化還原過程。SP-Fe3O4-C/S陰極在循環(huán)過程中均勻分布在陰極基質(zhì)中。循環(huán)后,SP-Fe3O4-C/S陰極表面幾乎沒有硫聚集。此外,重復(fù)充放電循環(huán)后,雙連續(xù)結(jié)構(gòu)保持不變,表明SP-Fe3O4-C/S復(fù)合材料具有良好的結(jié)構(gòu)穩(wěn)定性。相比之下,循環(huán)后的B-Fe3O4-C/S陰極顯著形態(tài)變化,顯示其穩(wěn)定性差。
對倍率性能進行評估并顯示。SP-Fe3O4-C/S陰極在0.2、0.5、1.0、2.0、3.0和4.0C下分別表現(xiàn)出1303.4、1197.0、1093.9、911.0、837.4和788.8mAh g?1的容量;即使在高倍率5C下,仍能提供691.8mAh g?1的高容量。所有測試倍率下SP-Fe3O4-C/S的倍率容量均遠高于B-Fe3O4-C/S。令人印象深刻的是,當電流恢復(fù)到0.2C時,SP-Fe3O4-C/S的容量恢復(fù)到1273.8mAh g?1。SP-Fe3O4-C/S陰極的高倍率性能表明電池操作過程中碳骨架的快速電子傳輸和三維介孔中的增強離子傳輸。SP-Fe3O4-C/S陰極的電池在1C下也表現(xiàn)出高循環(huán)容量。SP-Fe3O4-C/S陰極的初始容量為965.8mAh g?1,平均庫侖效率為99.94%,在1200次循環(huán)后容量衰減率僅為0.027%。
值得注意的是,SP-Fe3O4-C/S基電池表現(xiàn)出低容量衰減率,優(yōu)于B-Fe3O4-C/S基電池的性能。為了實際應(yīng)用需要高硫負載,測試了厚陰極在高硫負載下的穩(wěn)定循環(huán)性能。在0.1C下,3.2、5.6和8.2mg cm?2硫負載下均表現(xiàn)出穩(wěn)定的循環(huán)。60次循環(huán)后,具有SP-Fe3O4-C/S陰極的鋰硫電池在8.2mg cm?2硫負載下的高面積容量為6.5mAh cm?2,遠高于商業(yè)鋰離子電池(~ 4mAh cm?2)。在過去五年中報道的所有基于PCP的陰極中,SP-Fe3O4-C/S基鋰硫電池的綜合性能名列前茅。
探索Fe3O4對SP-Fe3O4-C/S基鋰硫電池性能的影響
上海交大/清華深研院,最新Nature子刊!鋰硫電池新進展!
圖3 | Fe3O4效果的表征。

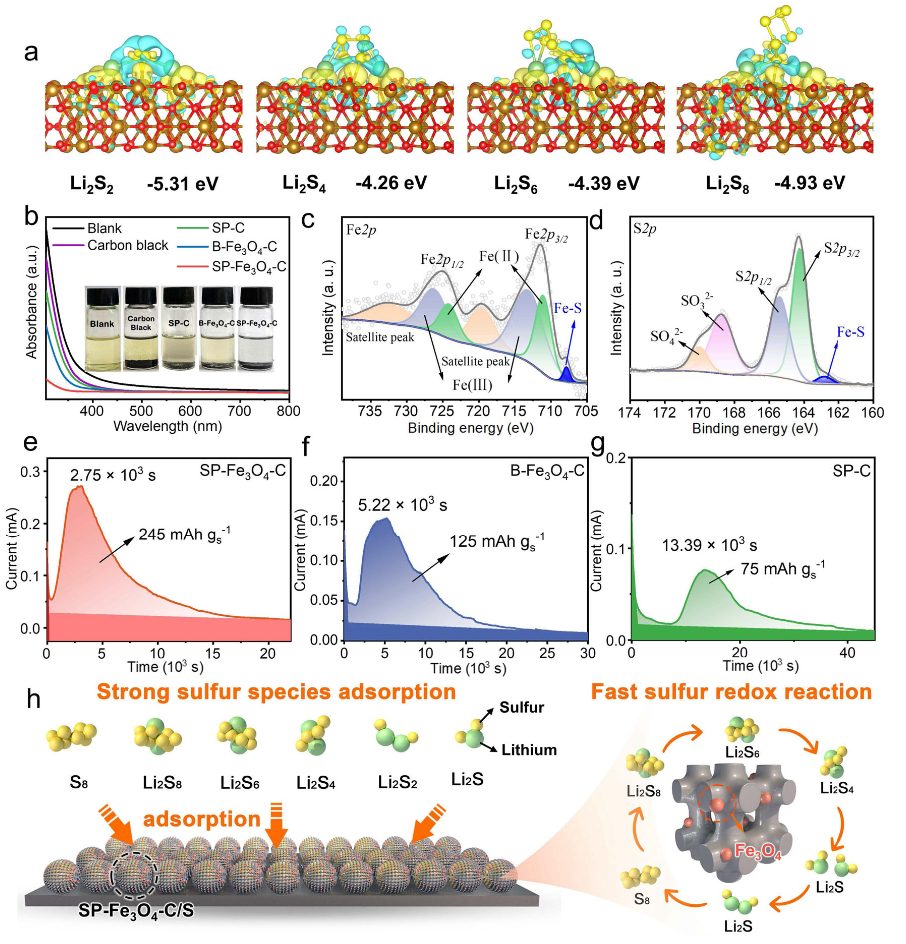

SP-Fe3O4-C/S表現(xiàn)出高電化學(xué)性能,這源于獨特的三維互連開放通道和嵌入Fe3O4顆粒的碳骨架的協(xié)同效應(yīng)。Fe3O4的關(guān)鍵作用包括LiPSs的化學(xué)吸附和催化轉(zhuǎn)化。作為對照樣品,制備了具有SP結(jié)構(gòu)但不含Fe3O4顆粒的PCPs(SP-C)。使用密度泛函理論(DFT)計算了解Fe3O4和LiPSs之間的化學(xué)相互作用。圖3a顯示了LiPSs在極性Fe3O4(220)平面上的優(yōu)化配置,其中Li+與O原子相互作用,Sn2?與Fe3O4表面(220)上的Fe原子結(jié)合。Fe3O4表面Li2S2、Li2S4、Li2S6和Li2S8的計算結(jié)合能分別為-5.31、-4.26、-4.39和-4.93 eV,比石墨烯上的結(jié)合能大。這些結(jié)果通過Fe3O4和LiPSs的電荷密度差異得到證實,其中Fe原子的電荷密度增加,而S原子的電荷密度減少,這支持Fe3O4和LiPSs之間的化學(xué)吸附相互作用。強的LiPSs吸附可能顯著減輕充放電過程中的遷移。進行可視化吸附實驗以評估SP-Fe3O4-C的LiPSs吸附能力。
通常,10mg等效的炭黑、SP-C、B-Fe3O4-C或SP-Fe3O4-C添加到Li2S6溶液(4mM,5mL)中,然后攪拌。24小時后,SP-Fe3O4-C混合物幾乎變得透明(圖3b插圖)。相比之下,含有炭黑、SP-C和B-Fe3O4-C的樣品仍顯示深黃色。此外,測定了上清液的紫外可見吸收光譜(圖3b),多硫化物的吸附能力按以下順序減少:空白樣品 > 炭黑 > SP-C > B-Fe3O4-C > SP-Fe3O4-C。值得注意的是,SP-Fe3O4-C樣品中的多硫化物信號幾乎不可檢測,表明其多硫化物吸附能力優(yōu)于對照樣品。
研究雙連續(xù)結(jié)構(gòu)對鋰硫電池性能的影響
上海交大/清華深研院,最新Nature子刊!鋰硫電池新進展!
圖4 | 雙連續(xù)結(jié)構(gòu)效果的表征。

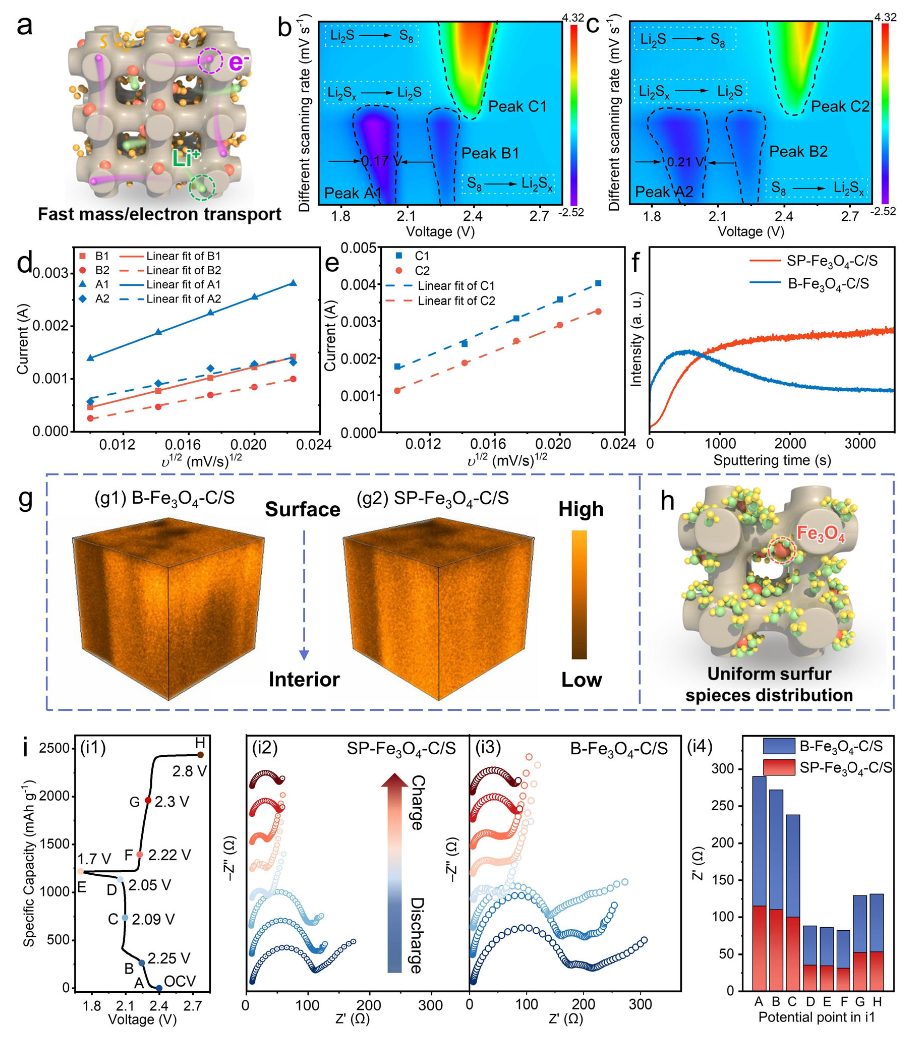

圖4a展示了SP-Fe3O4-C/S的三維連續(xù)介孔在離子/電子傳輸方面的優(yōu)勢。首先,通過循環(huán)伏安法(CV)揭示了增強的反應(yīng)動力學(xué),并在1.7至2.8 V的電壓窗口內(nèi)記錄了SP-Fe3O4-C/S的伏安圖。在CV曲線的等高線圖(0.1–0.5mV/s;圖4b、c和補充圖20)中,CV曲線顯示了兩個氧化還原峰:峰A(約2.0V)對應(yīng)S8還原為Li2Sx(X=4、6、8),峰B(約2.3V)對應(yīng)隨后轉(zhuǎn)化為Li2S2/Li2S的過程。另一個氧化峰C(約2.4V)對應(yīng)Li2S2/Li2S氧化為S8。重要的是,與基于B-Fe3O4-C/S的電池相比,基于SP-Fe3O4-C/S的電池在每個掃描速率下顯示出更高的電流、更低的極化電壓和更窄的半峰寬(0.17 V),表明LiPSs轉(zhuǎn)化的氧化還原反應(yīng)動力學(xué)更快。
其次,通過Li+擴散系數(shù)(DLi+)定量測量三維連續(xù)介孔中的質(zhì)量轉(zhuǎn)移動力學(xué)。DLi+通過Randles-Sevcik方程計算:
上海交大/清華深研院,最新Nature子刊!鋰硫電池新進展!
其中Ip為峰電流,n為反應(yīng)中的電子數(shù)(n=2),A為電極面積(A=1.2 cm2),v為掃描速率(V/s),CLi+為電解質(zhì)中Li離子濃度(CLi+ = 1 × 10?3 mol/mL)?;贑V曲線中主要氧化還原峰(A、B和C)的Ip和v1/2之間的線性關(guān)系,SP-Fe3O4-C/S的DLi+值分別為1.83 × 10??、8.12 × 10??和4.74 × 10?? cm2/s。相比之下,B-Fe3O4-C/S的DLi+值分別為5.39 × 10??、5.10 × 10??和4.18 × 10?? cm2/s。SP-Fe3O4-C/S陰極在每個氧化還原峰的DLi+更高,表明SP-Fe3O4-C/S中的電解質(zhì)擴散優(yōu)于B-Fe3O4-C/S,這得益于三維連續(xù)介孔,并有助于提高氧化還原動力學(xué)。
上海交大/清華深研院,最新Nature子刊!鋰硫電池新進展!
圖5 | 有限元模擬。

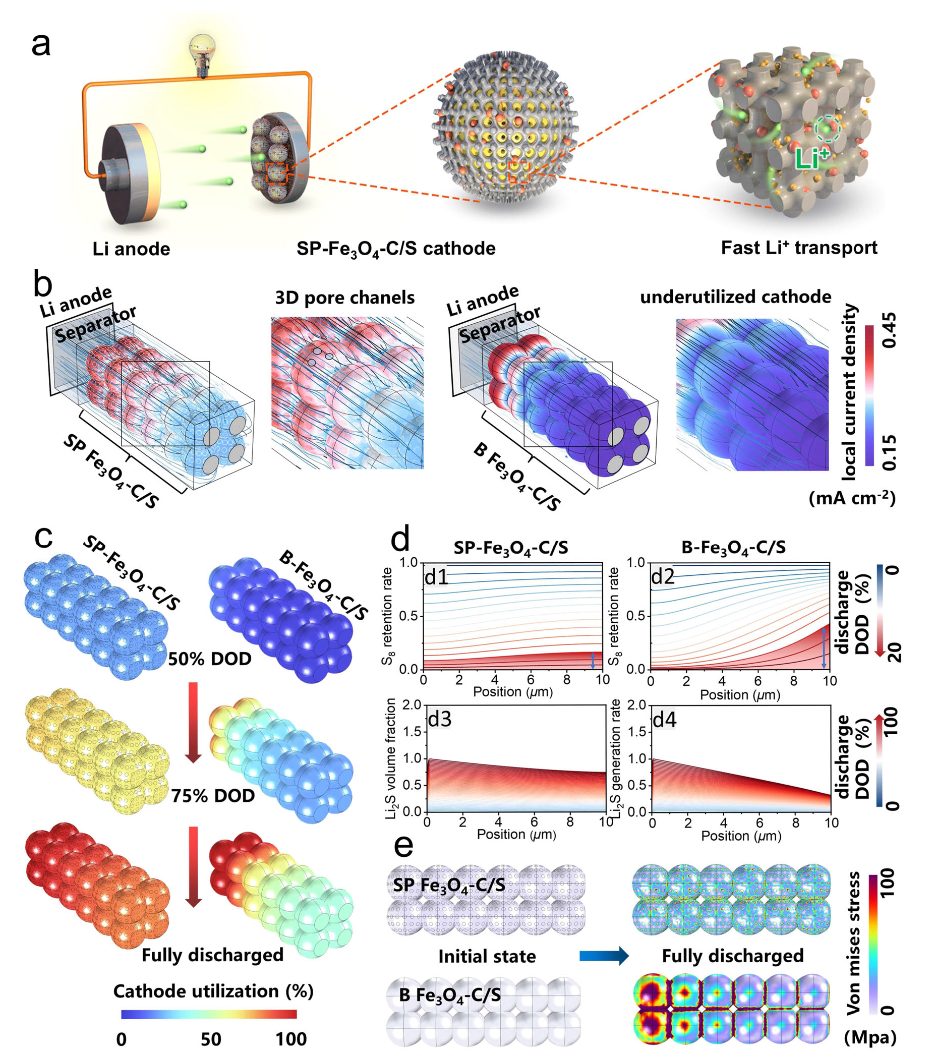

最后,基于有限元方法(FEM)并使用COMSOL Multiphysics軟件對SP-Fe3O4-C/S陰極中的雙連續(xù)結(jié)構(gòu)進行了模擬。構(gòu)建了一個具有連續(xù)骨架和通道的模型,然后用硫填充這些通道,以模擬SP-Fe3O4-C/S陰極。相對的,構(gòu)建了另一個具有不連續(xù)介孔的模型,然后填充硫以模擬B-Fe3O4-C/S陰極。圖5a展示了SP-Fe3O4-C/S陰極中的Li+擴散模型。模擬結(jié)果(圖5b)表明,互連的介孔增加了硫氧化還原反應(yīng)的反應(yīng)界面面積,并實現(xiàn)了更均勻的局部電流分布,從而改善了整個陰極的反應(yīng)動力學(xué)。相比之下,由于離子傳輸?shù)睦щy,B-Fe3O4-C/S陰極中遠離隔膜的區(qū)域內(nèi)多硫化物的轉(zhuǎn)化速率較慢,電流分布不均,導(dǎo)致整個陰極的硫利用率低。
總結(jié)展望
Fe3O4摻雜的具有單原始雙連續(xù)結(jié)構(gòu)的碳立方體通過EGCG和Fe3+前體在BCP立方體模板的幫助下構(gòu)建。所得的SP-Fe3O4-C表現(xiàn)出三維有序互連介孔和三維連續(xù)碳骨架,高硫負載和促進電極內(nèi)電子/質(zhì)量傳輸。此外,均勻分布在連續(xù)碳骨架上的Fe3O4吸附了LiPSs并催化其轉(zhuǎn)化。令人印象深刻的是,SP-Fe3O4-C基陰極在鋰硫電池中提供了1303.4mAh g?1的高可逆容量(0.2C)、691.8mAh g?1的高倍率能力(5C)和1200次循環(huán)后的0.027%低衰減率(1C)。此外,計算模擬表明,獨特的雙連續(xù)通道和骨架實現(xiàn)了高硫利用率、均勻的Li2S沉積和SP-Fe3O4-C中的快速Li+/e傳輸。該項研究提供了一個用于高性能鋰硫電池的具有獨特結(jié)構(gòu)的碳基硫宿主的示例。這一制備策略和機制將有助于未來多功能陰極材料的構(gòu)建,用于高性能儲能設(shè)備。
文獻信息
Zhang, H., Zhang, M., Liu, R., He, T., Xiang, L., Wu, X., Piao, Z., Jia, Y., Zhang, C., Li, H., Xu, F., Zhou, G., & Mai, Y. (2024). Fe3O4-doped mesoporous carbon cathode with a plumber’s nightmare structure for high-performance Li-S batteries. Nature Communications, 15(5451). https://doi.org/10.1038/s41467-024-49826-5

原創(chuàng)文章,作者:計算搬磚工程師,如若轉(zhuǎn)載,請注明來源華算科技,注明出處:http://www.xiubac.cn/index.php/2024/07/02/d481f11f83/

(0)

相關(guān)推薦

二手房| 峨山| 金堂县| 辽阳市| 北宁市| 和平县| 乌拉特中旗| 三台县| 来安县| 望江县| 上饶县| 汽车| 德州市| 永康市| 宜城市| 凭祥市| 土默特右旗| 贵州省| 栾城县| 宁河县| 朝阳区| 宣威市| 紫云| 宜宾县| 蒲城县| 遵义市| 定远县| 横山县| 兖州市| 门源| 宁波市| 海口市| 赫章县| 西乌| 赣榆县| 太谷县| 东山县| 石城县| 建阳市| 潜山县| 平山县|
