第一作者：Yanfei Zhu, Zhoujie Lao, Mengtian Zhang

通訊作者：周光敏、侯廷政

通訊單位：清華大學(xué)深圳國際研究生院

論文速覽

當(dāng)采用高介電性溶劑如 N,N-二甲基甲酰胺 (DMF)增塑時，固態(tài)聚合物電解質(zhì)表現(xiàn)出增強的Li⁺電導(dǎo)率。然而，含DMF的電解質(zhì)在固態(tài)電池中的應(yīng)用受到陽極表面持續(xù)DMF降解和由此產(chǎn)生的不穩(wěn)定固體電解質(zhì)界面導(dǎo)致的循環(huán)壽命差的阻礙。

本論文提出了一種新型的局部溶劑固定聚合物電解質(zhì)（LPE@Ni-DMF），用于長壽命鋰金屬電池。通過合理設(shè)計的Hofmann-DMF配位復(fù)合物，解決了傳統(tǒng)含DMF電解質(zhì)在固態(tài)電池中循環(huán)壽命短的問題。該復(fù)合物通過在Hofmann框架上工程化DMF作為固定配體，構(gòu)建了局部DMF富集界面，促進了通過配體輔助傳輸機制的Li⁺導(dǎo)電。

在室溫下實現(xiàn)了6.5 × 10^-4 S cm^-1的高離子導(dǎo)電性，并在Li || Li對稱電池中以0.1 mA cm^-2的電流密度穩(wěn)定循環(huán)超過6000小時。當(dāng)與硫化聚丙烯腈正極配對時，全電池展現(xiàn)出1000個循環(huán)的延長循環(huán)壽命。這項工作將促進具有高離子導(dǎo)電性和長循環(huán)壽命的實用聚合物基電解質(zhì)的開發(fā)。

圖文導(dǎo)讀

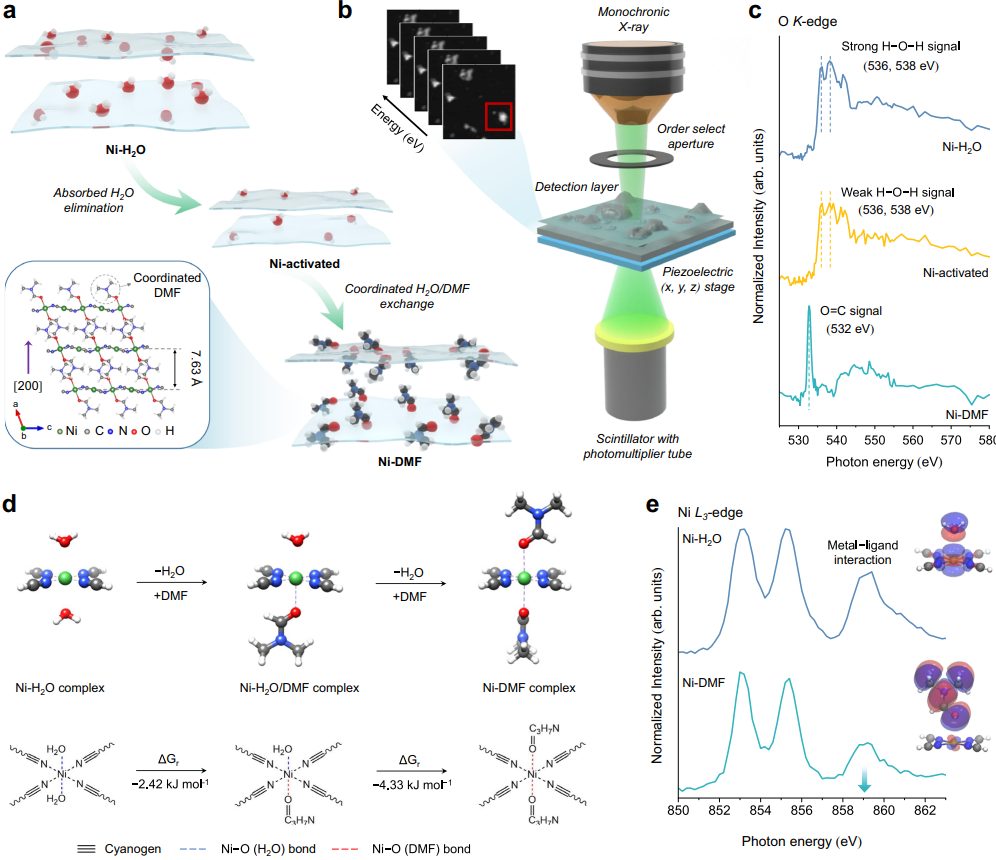

圖1：配體交換過程和Ni-DMF的晶體結(jié)構(gòu)，通過STXM成像技術(shù)分析檢測Ni-DMF，并使用DFT計算和XANES分析研究了配體交換過程中的局部結(jié)構(gòu)變化。

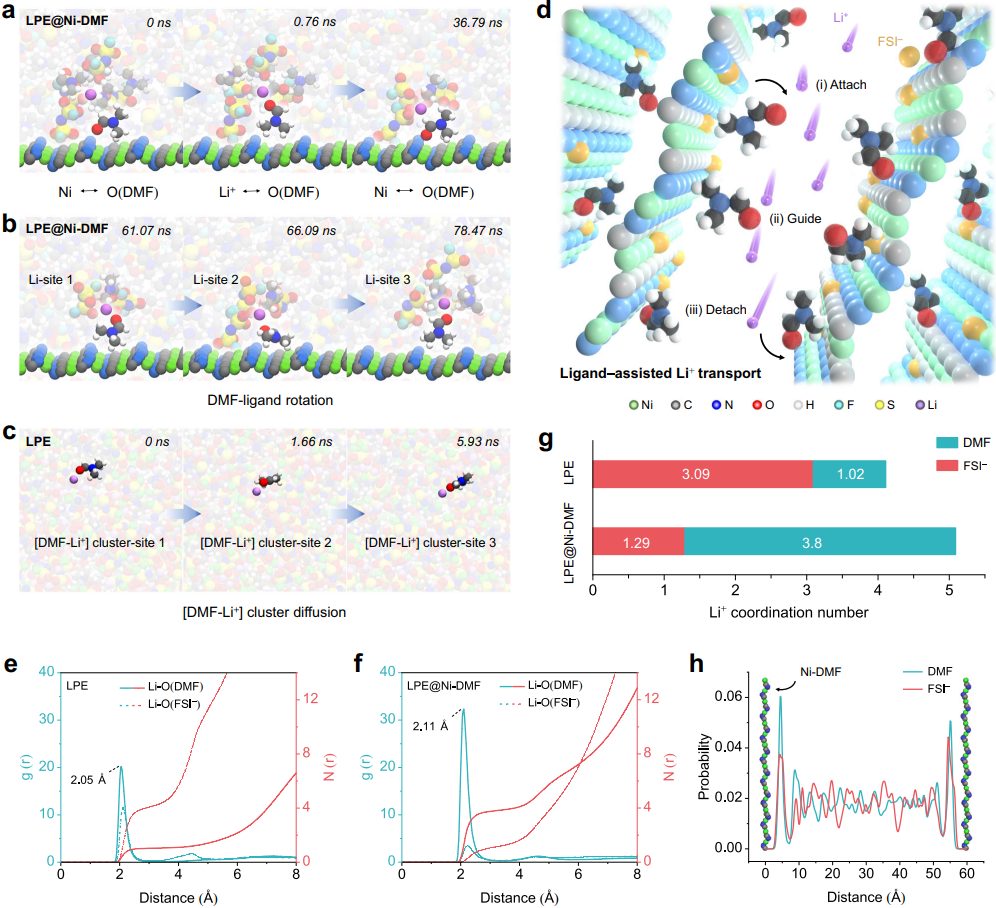

圖2：分子動力學(xué)（MD）模擬揭示了Ni-DMF中Li⁺的傳輸機制。

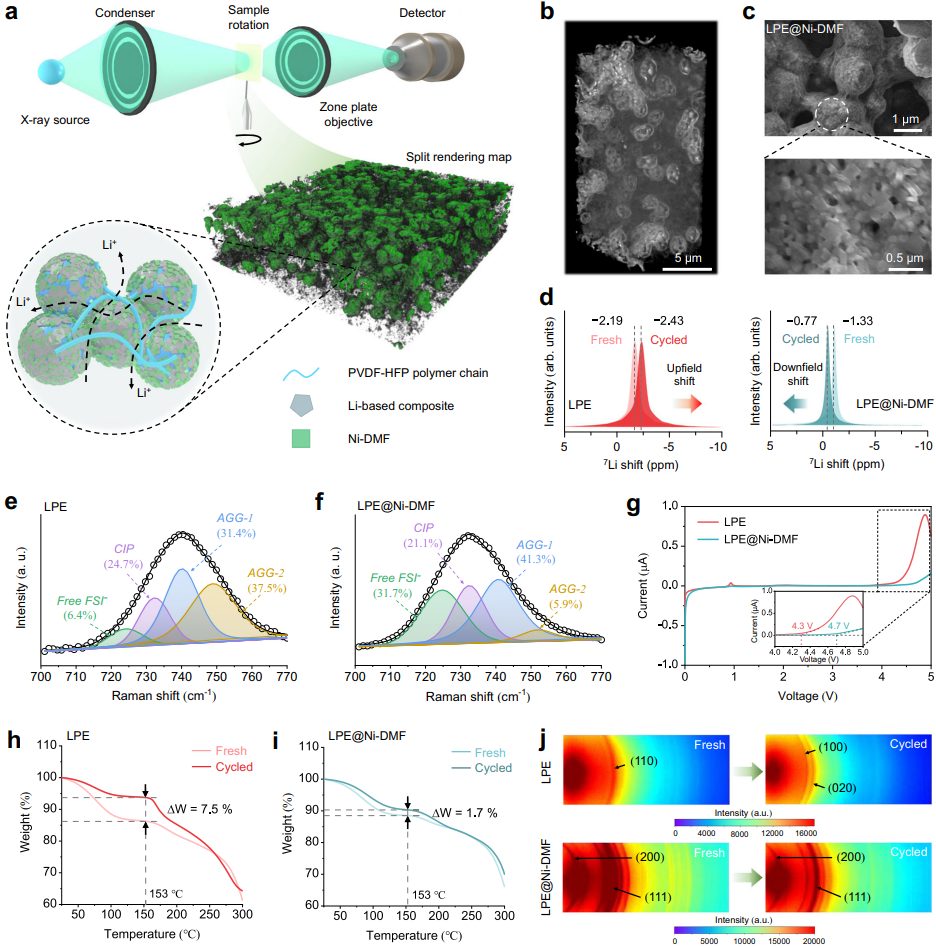

圖3：LPE@Ni-DMF的物理化學(xué)性質(zhì)和耐久性分析。

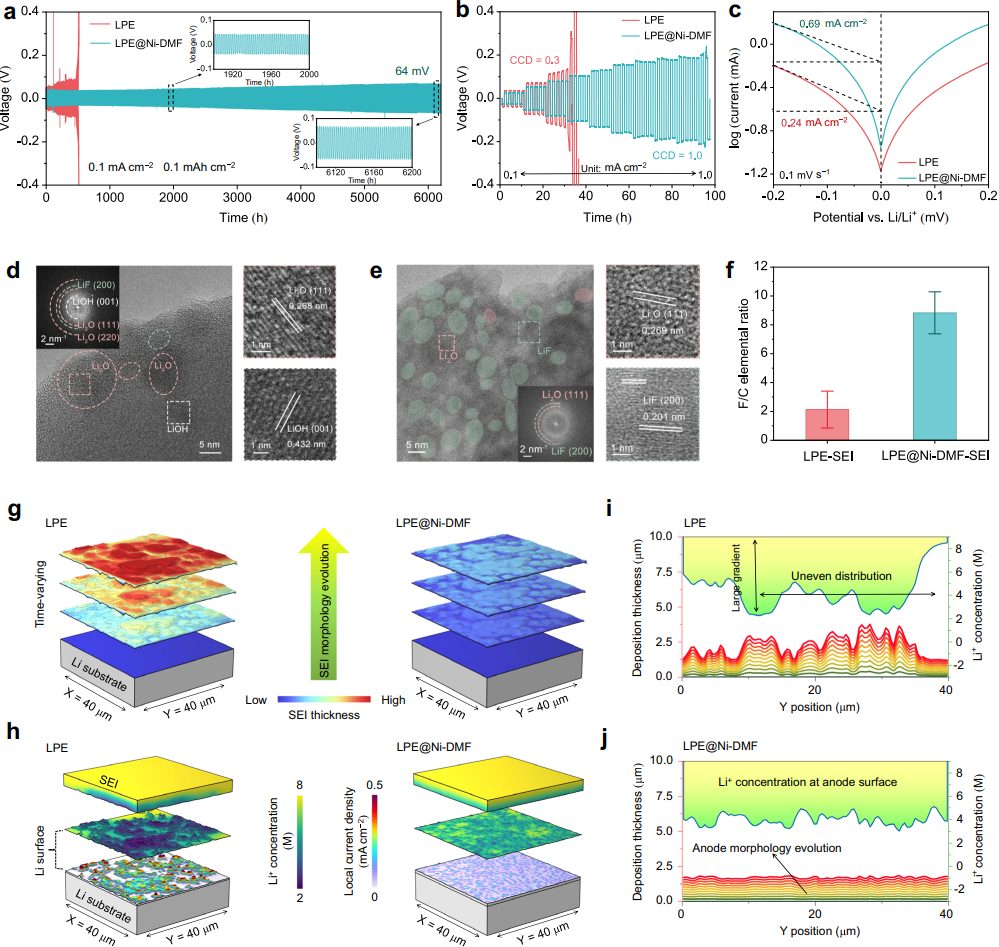

圖4：實驗研究和FEM模擬探討了LPE@Ni-DMF與Li金屬界面的穩(wěn)定性。

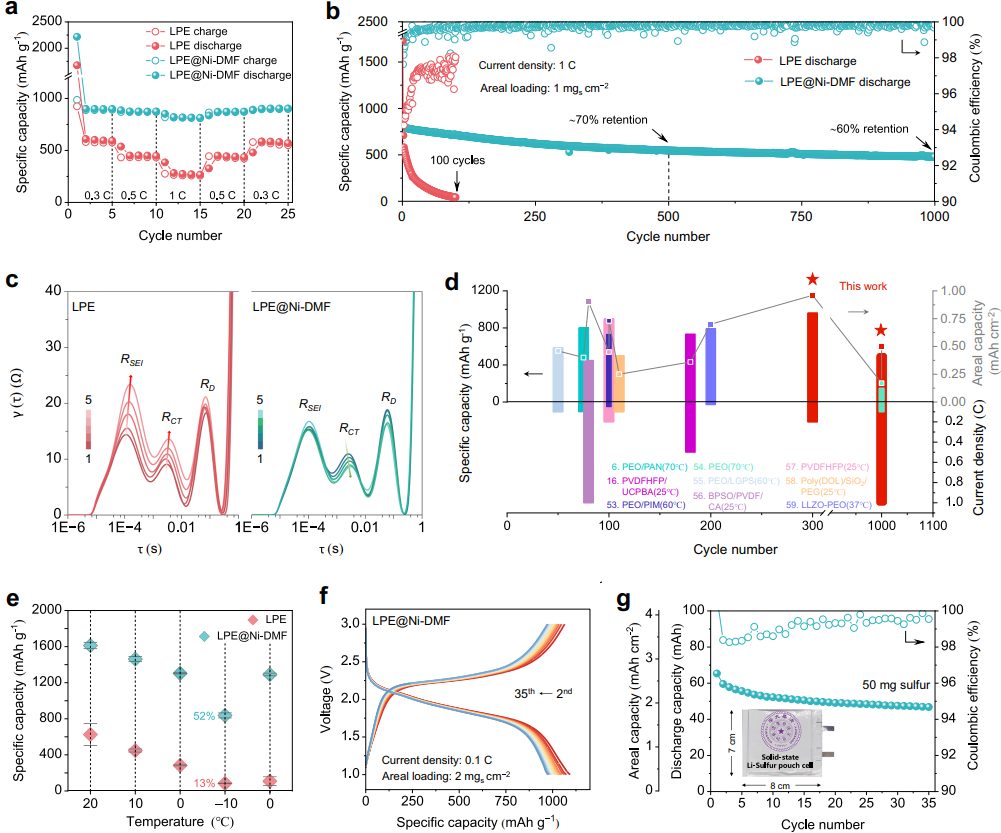

圖5：使用LPE@Ni-DMF的Li || SPAN固態(tài)電池的性能。

總結(jié)展望

本研究提出的局部溶劑固定聚合物電解質(zhì)設(shè)計，通過Ni-DMF添加劑的雙重功能，有效解決了含溶劑SPEs的穩(wěn)定性問題，實現(xiàn)了在固態(tài)鋰電池（ssLSBs）中穩(wěn)定的循環(huán)性能。

LPE@Ni-DMF不僅顯著提高了離子導(dǎo)電性，還在極端操作條件下展現(xiàn)了優(yōu)異的性能。此外，通過實驗和模擬相結(jié)合的方法，深入理解了Li⁺傳輸機制和界面穩(wěn)定性，為未來固態(tài)電池系統(tǒng)的發(fā)展提供了新的設(shè)計原則和研究基礎(chǔ)。

文獻信息

標(biāo)題：A locally solvent-tethered polymer electrolyte for long-life lithium metal batteries

期刊：Nature Communications

DOI：10.1038/s41467-024-48078-7
