第一作者：Taojian Wu、Zhaolang Liu

通訊作者：沈文忠、Hao Lin、Pingqi Gao

通訊單位：上海交通大學、中山大學

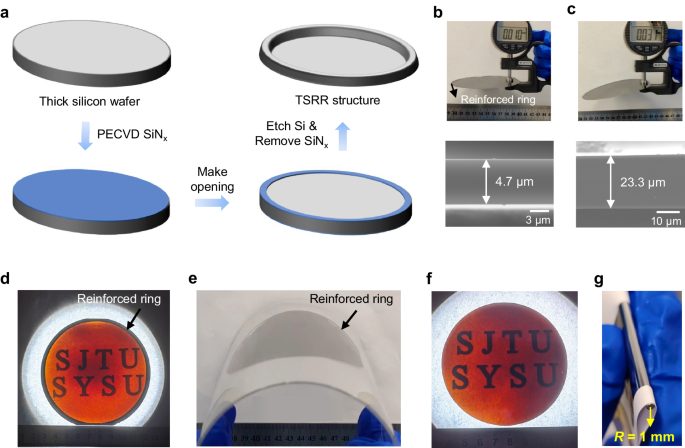

圖1：TSRR（薄硅帶加固環）結構的制備過程。

通過使用KOH和TMAH等堿性溶液將厚硅片刻蝕到所需厚度，然后在PECVD或LPCVD下在硅片兩側沉積70nm的硅氮化物（SiN_x），接著在一側的中心區域去除SiN_x以形成開口，最后將硅片刻蝕至期望的厚度。

圖中還展示了4英寸薄硅片的厚度測量和截面SEM圖像，以及4.7-μm厚的TSRR結構硅片在白光下的光學圖像，展示了其超薄度和高紅光透過率。

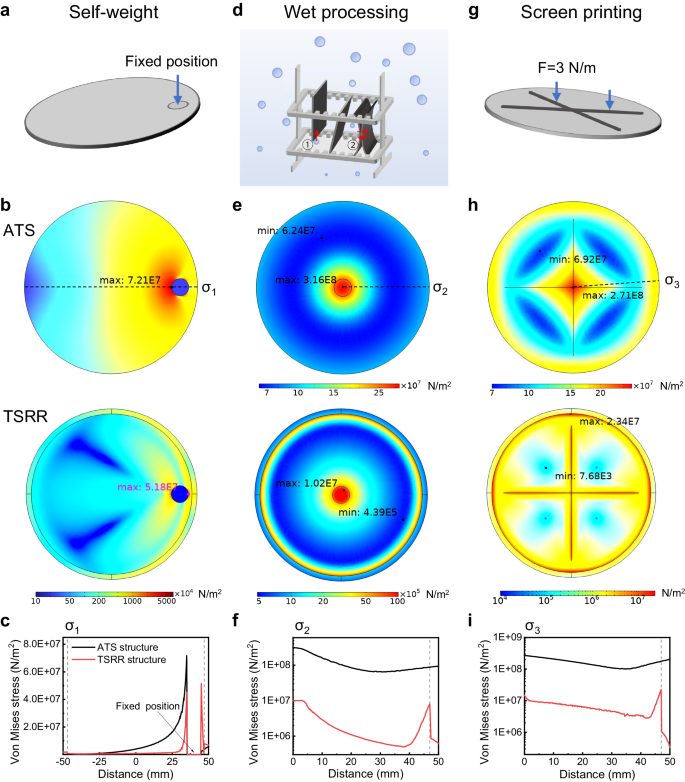

圖2：通過COMSOL Multiphysics研究了ATS（全薄硅）和TSRR結構在三種制造過程中的應力和變形情況，這些情況的破裂率非常高。

模擬結果顯示，TSRR結構的加固環在受到外力作用時可以分散大量應力，從而使得TSRR結構的中心薄硅區域承受的力比ATS結構小。

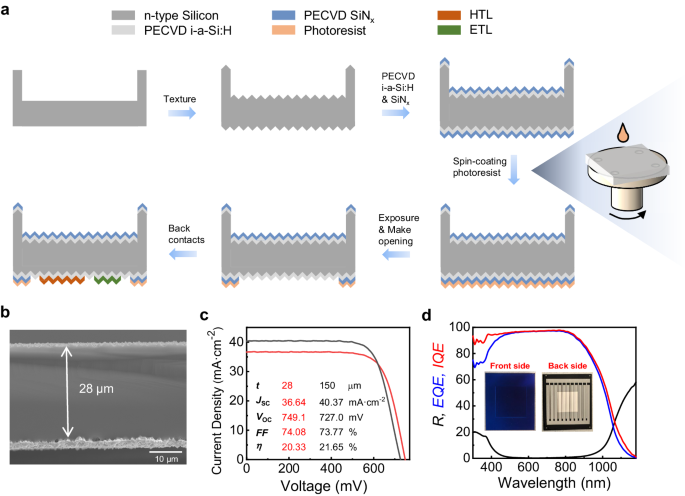

圖3：使用TSRR結構制造的自由支撐薄硅太陽能電池的流程圖、截面SEM圖像、光電流密度-電壓（J-V）曲線以及反射率（R）、外部量子效率（EQE）和內部量子效率（IQE）。

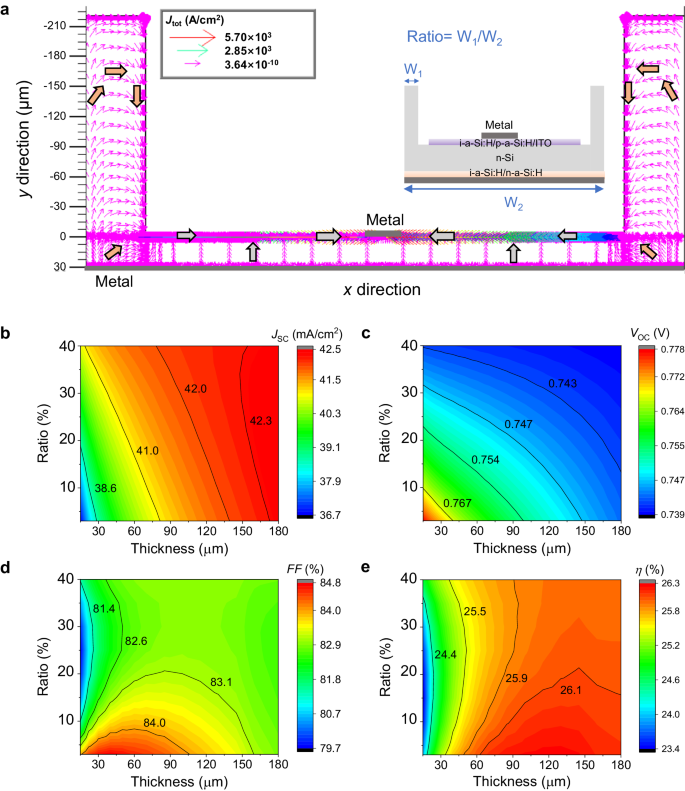

圖4：通過TCAD數值模擬，研究了TSRR結構對太陽能電池光電性能的影響，包括載流子傳輸機制以及中心薄硅區域的厚度和加固環寬度對太陽能電池性能的影響。

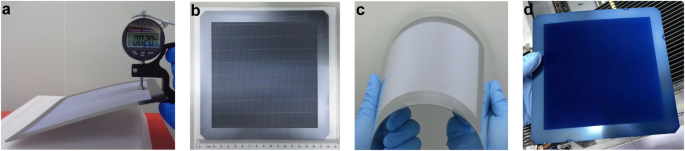

圖5：TSRR結構的工業兼容性，包括紋理化TSRR硅片的圖片、經過絲網印刷的TSRR硅片的正面和柔性性能，以及經過多次高溫和濕法制造過程的TSRR硅片。

總結展望

本研究提出了一種新型的TSRR結構，通過僅增加三個步驟，即可在光伏工廠中大規模生產自支撐的4英寸4.7-μm厚的單晶硅片，這是迄今為止報道的最大面積的自支撐單晶硅。

通過COMSOL Multiphysics模擬，證實了TSRR結構在受到外力時能夠分擔大量應力，從而降低中心薄硅區域的受力，有效減少了太陽能電池制備過程中的破裂率。

實驗中，28-μm厚的硅太陽能電池實現了20.33%的效率（認證效率為20.05%），這是目前報道的小于35μm厚的薄硅太陽能電池中的最高效率。此外，通過TCAD模擬，研究了TSRR結構對太陽能電池光電性能的影響，建議加固環的寬度占整個太陽能電池寬度的比例應小于10%，以保持高效率。

最后，研究者還展示了基于182×182 mm2偽方形硅片的50～60-μm紋理化TSRR硅片，并成功進行了絲網印刷、高溫和濕法制造過程，證實了TSRR方法的工業兼容性。這項TSRR技術為大規模生產薄硅太陽能電池提供了一個可行的解決方案。

文獻信息

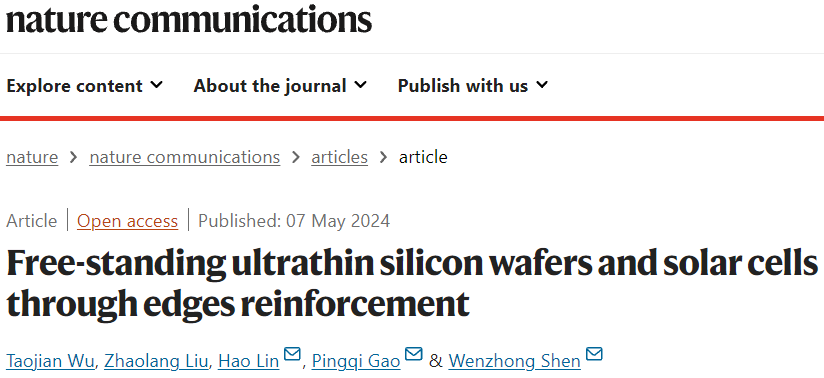

標題：Free-standing ultrathin silicon wafers and solar cells through edges reinforcement

期刊：Nature Communications

DOI：10.1038/s41467-024-48290-5
