国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

【DFT+實驗】Nature子刊：FeCo/CeO2?xNx復(fù)合電極作為穩(wěn)定的OER催化劑

開發(fā)具有析氧反應(yīng)（OER）活性的非貴金屬電催化劑，是實現(xiàn)電化學(xué)水分解法大規(guī)模制氫的關(guān)鍵。

基于此，吉林大學(xué)蔣青教授和郎興友教授（共同通訊作者）等人報道了一種由交替的納米多孔雙金屬鐵鈷合金/氫氧化物和氮化氧化鈰（FeCo/CeO_2-xN_x）異質(zhì)膜組成的自支撐層狀復(fù)合電極作為堿性O(shè)ER的高效電催化劑。

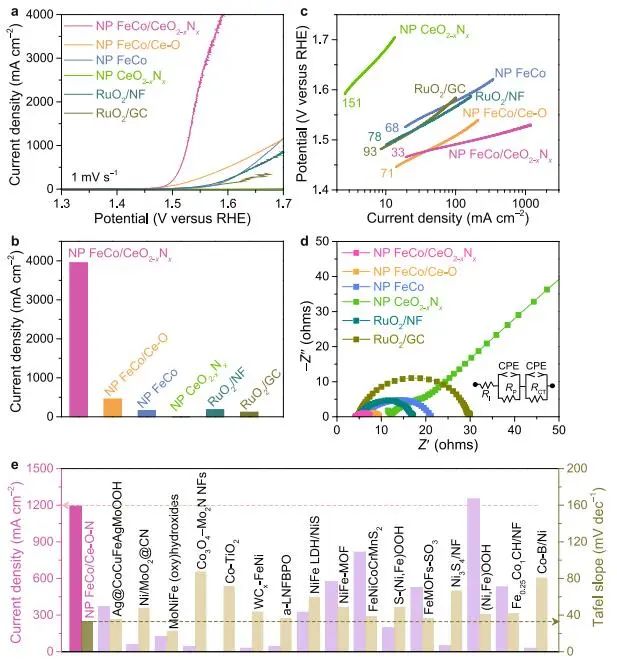

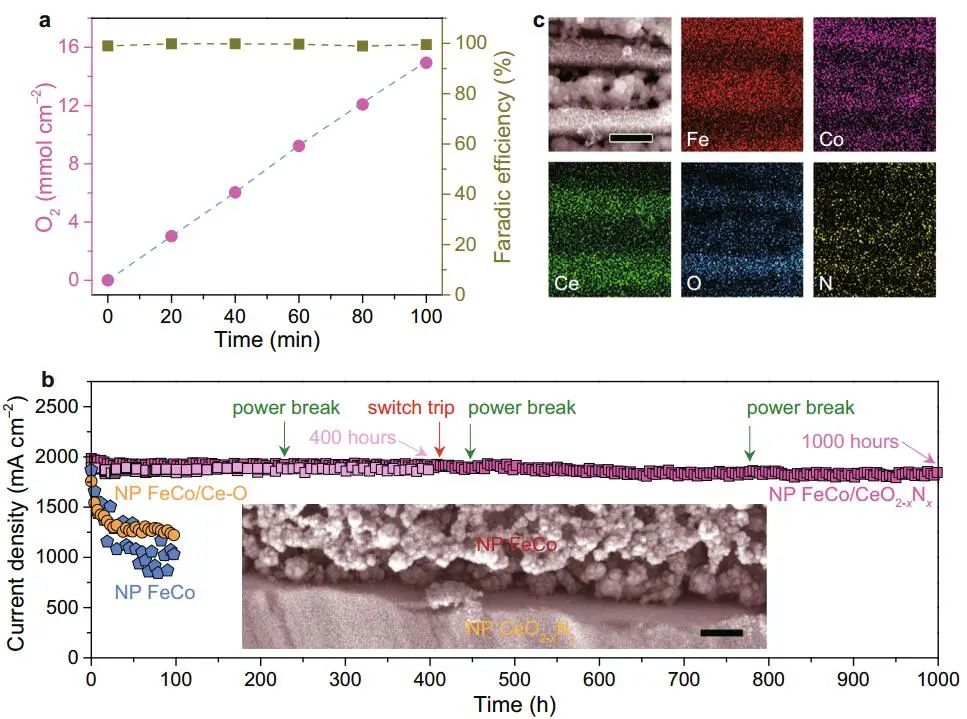

納米孔FeCo/CeO_2-xN_x復(fù)合電極在1 M KOH中表現(xiàn)出優(yōu)異的OER電催化性能，具有約33 mV dec^?1的超低Tafel斜率。在過電位低至360 mV時，電流密度可達(dá)到3900 mA cm^?2，并在約1900 mA cm^?2可穩(wěn)定保持1000 h。

通過DFT計算，作者發(fā)現(xiàn)納米多孔FeCo/CeO_2-xN_x復(fù)合電極中CoFeOOH與CeO_2-xN_x有協(xié)同作用。Bader電荷分析闡明了加入N后電子結(jié)構(gòu)的變化，CoFeOOH/CeO_2-xN_x中CeO_2-xN_x向CoFeOOH的電子轉(zhuǎn)移多于CoFeOOH/CeO₂中CeO₂向CoFeOOH的電子轉(zhuǎn)移。CoFeOOH/CeO_2-xN_x中的Co原子電荷較低，為+1.18 |e|，而CoFeOOH/CeO₂中的Co原子電荷為+1.24 |e|，裸CoFeOOH中的Co原子電荷為+1.45 |e|。

假設(shè)中間體在電活性Co原子上的吸附首先是OH^?離子的吸附，然后依次脫質(zhì)子生成*O，O-O鍵生成*OOH，解吸生成氧氣，在堿性O(shè)ER過程中，U=1.23 V下CoFeOOH/CeO_2-xN_x、CoFeOOH/CeO₂和裸CoFeOOH上中間體和生成物的吉布斯自由能分布（?G）。

在CoFeOOH/CeO_2-xN_x介導(dǎo)下，OER的速率決定步驟（RDS）為*O中間體與另一個OH^?反應(yīng)形成O-O鍵，其中?G_RDS低至~0.44 eV。具有最低能壘的CoFeOOH/CeO_2-xN_x界面作為電活性位點，極大地促進(jìn)OER動力學(xué)。

Lamella-heterostructured nanoporous bimetallic iron-cobalt alloy/oxyhydroxide and cerium oxynitride electrodes as stable catalysts for oxygen evolution. Nat. Commun., 2023.

原創(chuàng)文章，作者：計算搬磚工程師，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2024/03/28/b425229caf/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

【DFT+實驗】Nature子刊：FeCo/CeO2?xNx復(fù)合電極作為穩(wěn)定的OER催化劑

相關(guān)推薦
