国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

?先進(jìn)院/桂理/南科大AFM：混合離子/電子導(dǎo)電中間層實(shí)現(xiàn)鋰金屬電池的超平滑鋰沉積

鋰金屬是高能量密度鋰電池化學(xué)材料的最終負(fù)極材料。然而，由于離子/電子傳輸不平衡，通常會在電極/電解質(zhì)界面產(chǎn)生不均勻的電荷分布，從而導(dǎo)致不可控制的枝晶生長，且可逆性較差。

在此，中國科學(xué)院深圳先進(jìn)技術(shù)研究院楊春雷、Wuwei，桂林理工大學(xué)陸振歡，南方科技大學(xué)王軍等人通過簡單的機(jī)械壓延，在鋰表面有效地構(gòu)建了由濺射 AlN 陣列和金屬鋰之間的原位轉(zhuǎn)換和納米合金化反應(yīng)激活的混合離子/導(dǎo)電（MIEC）夾層。該界面層可促進(jìn)電荷再分布，同時(shí)增強(qiáng)電化學(xué)動(dòng)力學(xué)明顯降低的成核過電位。MIEC 夾層所產(chǎn)生的自下而上的鋰生長模式，再加上無機(jī)物為主的固體電解質(zhì)界面，兩者協(xié)同調(diào)節(jié)了鋰的均勻成核/生長。

結(jié)果表明，在 5 mA cm^-2@5 mAh cm^-2 的條件下，對稱電池的壽命延長了 7500 小時(shí)。同時(shí)進(jìn)一步提高了基于磷酸鐵鋰的全電池的倍率性能和循環(huán)性能，220 次循環(huán)后容量保持率達(dá)到 85.4%。

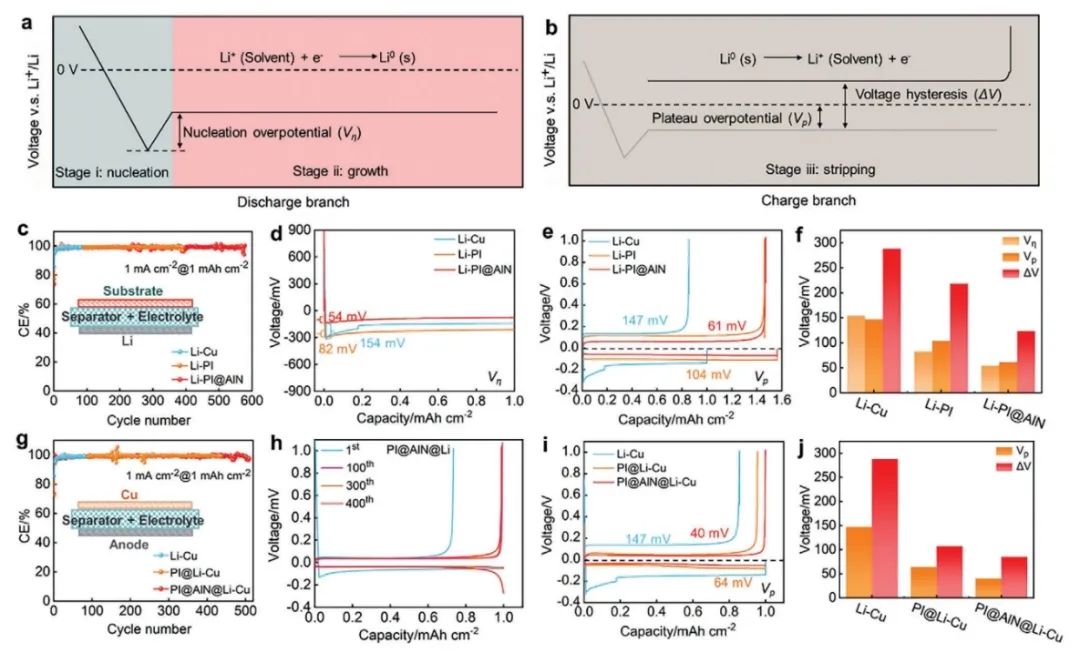

圖1. 成核示意圖

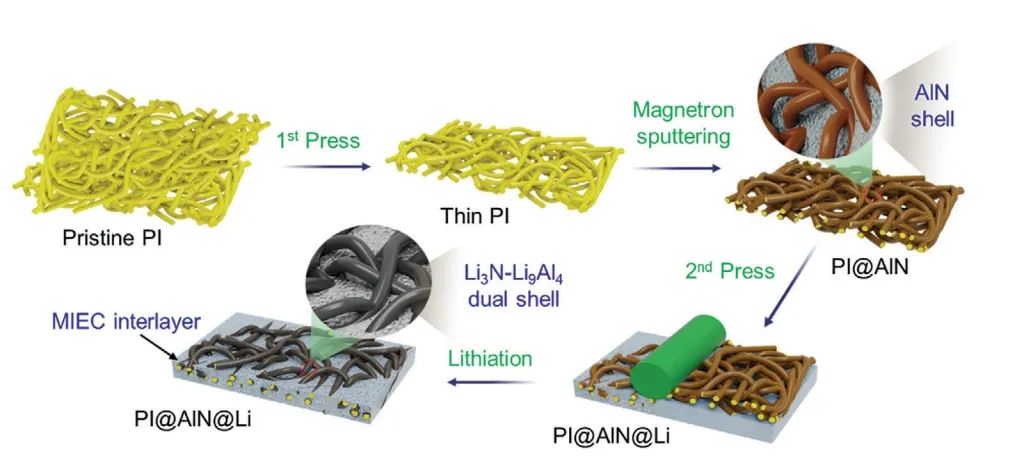

總之，該工作提出了一種簡便機(jī)械壓延制備復(fù)合鋰金屬負(fù)極的高效方法，在該方法中，通過 Li₃N/Li₉Al₄ 雙殼構(gòu)建了具有 MIEC 特性的三維納米結(jié)構(gòu)。具有該種 MIEC 夾層的三維納米結(jié)構(gòu)能夠?qū)崿F(xiàn)更均勻的鋰沉積，顯著降低成核電位和電壓滯后。

因此，在 5 mA cm^-2 的高電流密度下，對稱電池表現(xiàn)出了長達(dá) 7500 小時(shí)以上的出色循環(huán)性能。此外，基于所制備的復(fù)合鋰金屬負(fù)極的實(shí)用高負(fù)載全電池在 1 C 下循環(huán) 220 次以上也表現(xiàn)出良好的循環(huán)穩(wěn)定性，這充分表明了其可擴(kuò)展性和工業(yè)適應(yīng)性潛力。

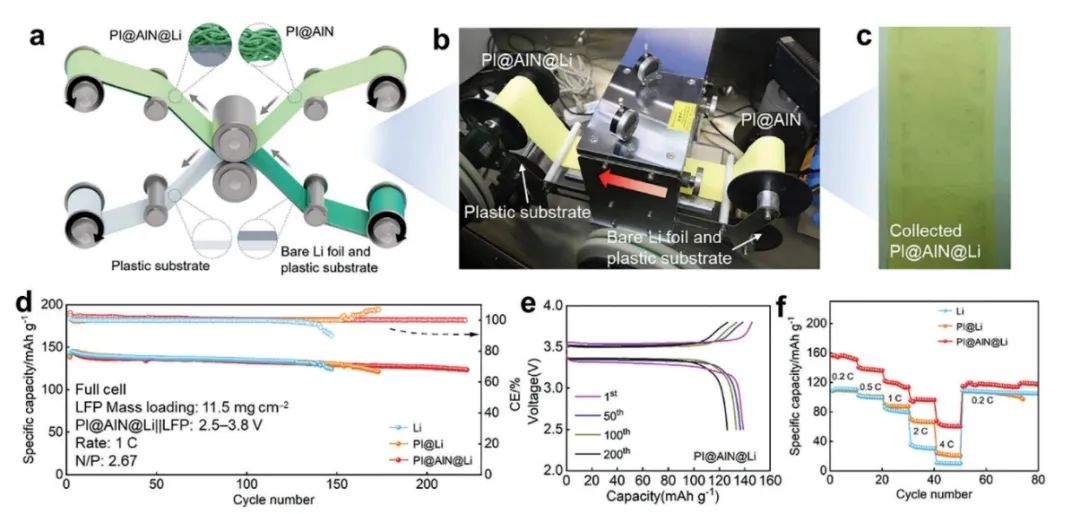

圖2. 實(shí)用性

Tidal Mixed Ionic/Electronic Conductive Interlayer Enables Supersmooth Lithium Deposition for Stable Lithium Metal Batteries, Advanced Functional Materials 2023 DOI: 10.1002/adfm.202310711

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2024/02/19/a944bf720b/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

?先進(jìn)院/桂理/南科大AFM：混合離子/電子導(dǎo)電中間層實(shí)現(xiàn)鋰金屬電池的超平滑鋰沉積

相關(guān)推薦
