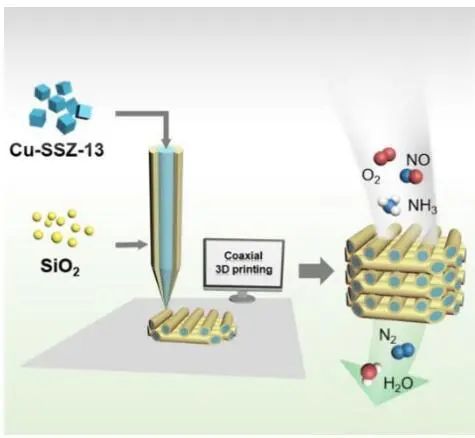

核-殼催化劑具有功能殼，在氨選擇性催化還原（NH3-SCR）處理柴油尾氣氮氧化物（NOx）時，可提高催化劑的活性和穩定性。然而，傳統的基于多步驟的核-殼結構制造方法，由于合成條件嚴格和設計靈活性有限而受到長期的限制?；诖?，吉林大學于吉紅院士（通訊作者）團隊首次報道了一種簡單的同軸3D打印策略，以親水非致密二氧化硅（SiO2）為殼，Cu-SSZ-13分子篩為核，構建了具有相互連接的蜂窩結構的基于分子篩的核-殼整體式催化劑。

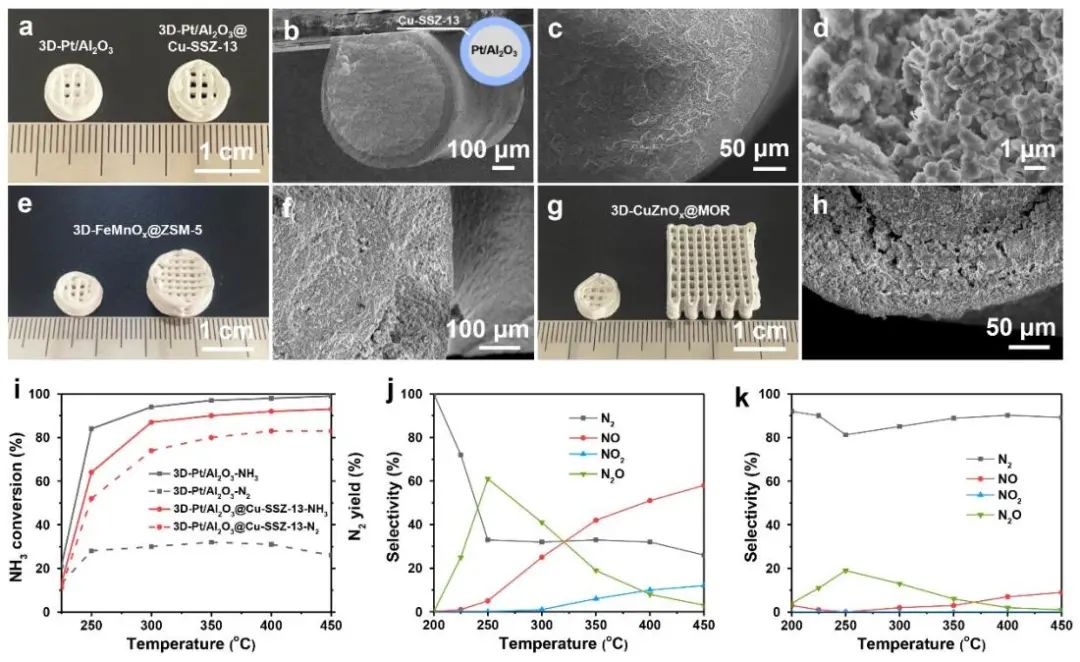

對比Cu-SSZ-13單體受到界面擴散的影響，SiO2殼層增加了Cu-SSZ-13@SiO2上活性位點的可及性，在200-550 ℃和300000 cm3?g?1?h?1的條件下，NO轉化率提高了10-20%。同時，較厚的SiO2殼層不僅抑制了脫Al和CuOx物種的形成，而且增強了催化劑的水熱穩定性。此外，通過同軸3D打印可以實現其他具有代表性的以不同拓撲分子篩為殼、不同金屬氧化物為核的整體式催化劑。該策略允許多種多孔材料直接集成，有助于靈活設計和制備具有定制功能的各種核-殼單片催化劑。
氨（NH3）輔助選擇性催化還原（NH3-SCR）是降低柴油車NOx排放的有效方法。其中，Cu-SSZ-13分子篩催化劑因其高效的NH3-SCR活性和優異的N2選擇性，被廣泛應用于工業生產。然而，在Cu-SSZ-13催化劑的實際應用中仍然存在水熱穩定性有限等問題，因此需要通過優化其結構和組成來提高Cu-SSZ-13的性能。核-殼催化劑具有精細的結構、優化的活性位點分布和分級通道的優點，為專業應用提供了精心設計的性能。但是，核/殼材料的化學不相容性嚴重限制了設計靈活性，包括對核/殼組件的精確控制和復合材料的專業定制。因此，需要開發一種易于實現的技術，可以對所需屬性的定制進行更有效的控制。
3D打印作為一種可定制的制造技術，在精確制造復雜幾何形狀方面具有靈活性、適應性和高效性。需注意，具有可設計核-殼結構的3D打印分子篩催化劑是通過二次生長構建的，但用于生長二級分子篩殼的強堿性溶液會導致核材料溶解，甚至產生大量副產物和廢液，導致該策略的成本效益低，通用性差。同軸3D打印技術作為一種有效的核-殼結構構建策略，已在生物醫學和傳感器領域得到發展。然而，由于噴嘴堵塞和結構開裂的挑戰，所報道的同軸3D打印技術不能直接應用于分子篩基結晶固體材料。

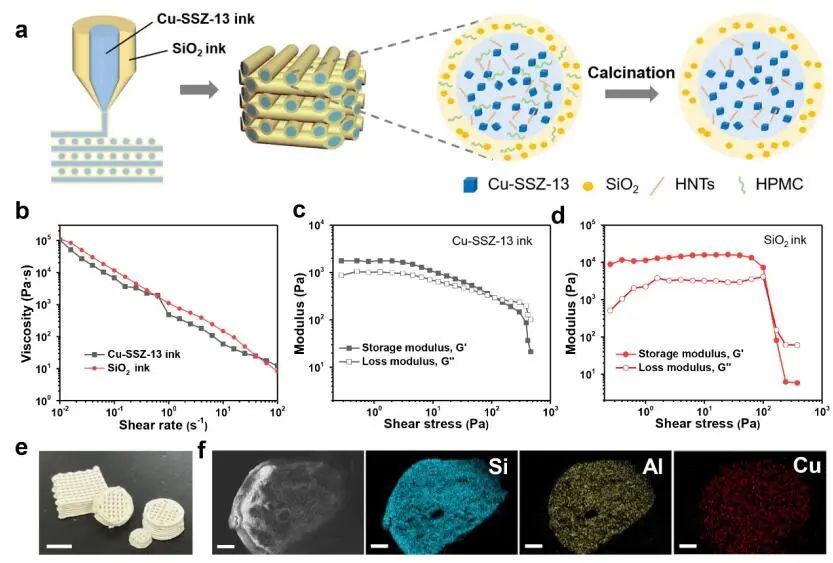

作者利用同軸3D打印技術制備了Cu-SSZ-13@SiO2催化劑。采用Cu-SSZ-13分子篩（粒徑約500 nm、Si/Al=4.6、Cu負載為3.9 wt.%）作為核材料，殼層材料為粒徑約10 nm的SiO2。通過調節Cu-SSZ-13和SiO2、無機粘結劑（高嶺土納米管，HNTs）、有機粘結劑（羥丙基甲基纖維素，HPMC）和溶劑（去離子水和乙醇）的比例，制備出均勻性好、彈性優化、附著力高的印刷油墨。在沉積過程中，乙醇在室溫下的快速揮發保證了殼層的固化。然后將單塊石立即進行凍干，有助于保持多孔宏觀結構。最后，在550 ℃下燒結6 h，去除有機添加劑，得到核-殼整體式催化劑。

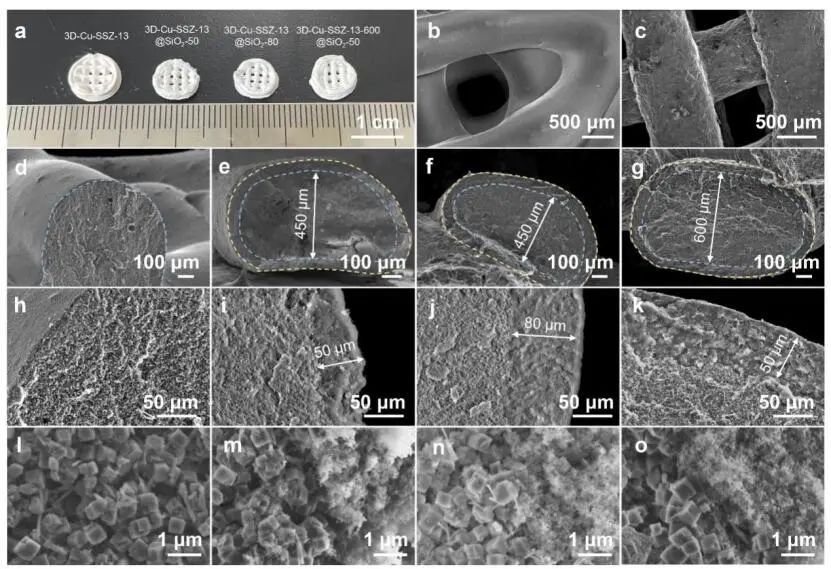

圖1. 3D-Cu-SSZ-13@SiO2整體式催化劑的制備與表征

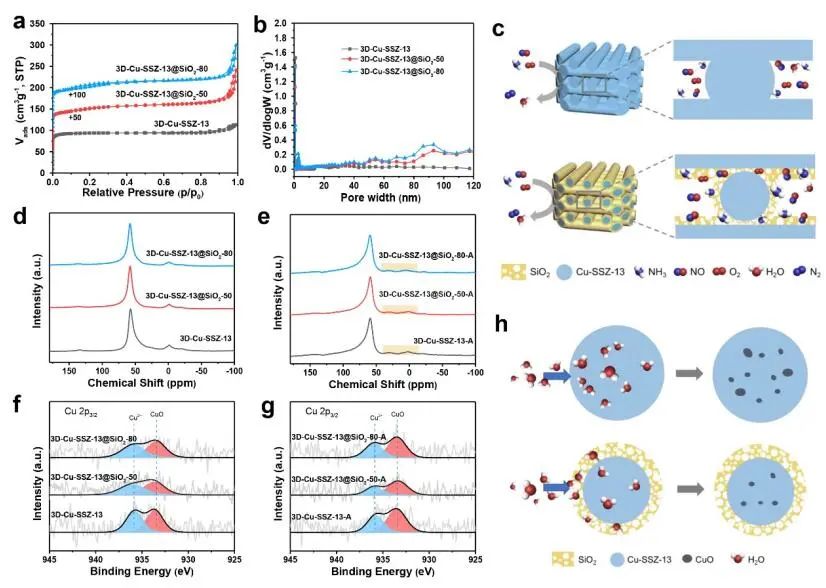

在P/P0?< 0.1時，所有等溫線都顯示出急劇的上升，表明分子篩的微孔特性。在P/P0值為0.8-10內，可以在3D-Cu-SSZ-13@SiO2-50和3D-Cu-SSZ-13@SiO2-80中可以觀察到遲滯環。通過DFT計算的孔徑分布（PSD）表明，多孔SiO2殼為催化劑貢獻了大量額外的大孔和中孔，有利于反應過程中的分子傳輸。需注意，3D-Cu-SSZ-13@SiO2-50表現出更快的吸附突破，在更短的時間內達到飽和，其具有較高的傳質效率。因此，SiO2殼層不僅可以為催化劑引入大量的大孔和介孔通道，還可以減少分子篩棒之間的重疊，使催化劑暴露出更多的活性位點，避免了額外的輸運限制。

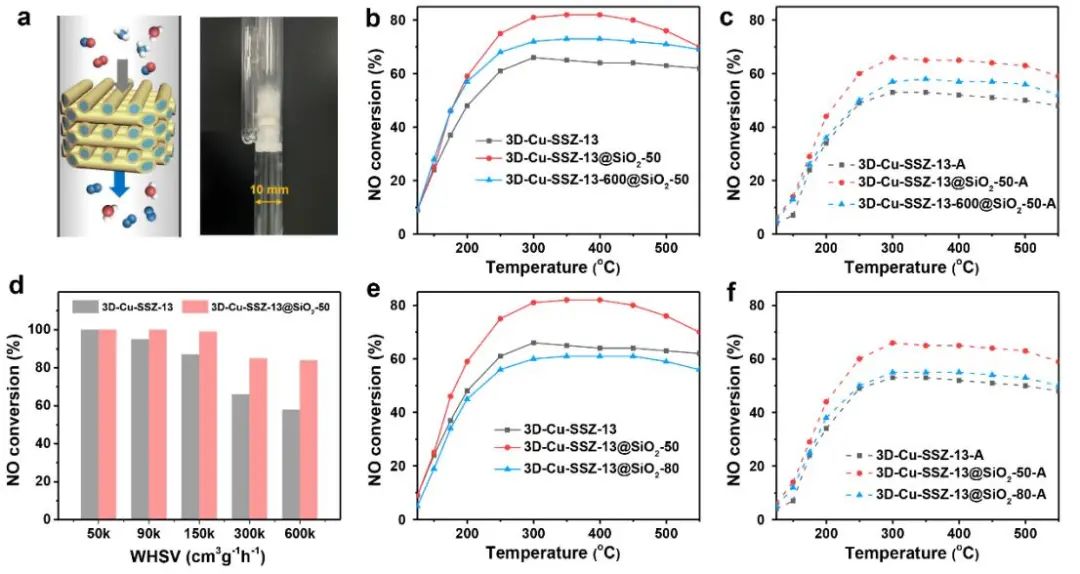

在高轉速（WHSV=300000 cm3?g?1?h?1）下，作者進行了NH3-SCR實驗，以比較不同樣品的催化性能。在整個溫度范圍內，3D-Cu-SSZ-13@SiO2-50和3D-Cu-SSZ-13-600@SiO2-50單體的催化活性明顯優于3D-Cu-SSZ-13。在300-450 ℃內，3D-Cu-SSZ-13@SiO2-50的NO轉化率比3D-Cu-SSZ-13高近20%，而3D-Cu-SSZ-13-600@SiO2-50由于無法徹底暴露較厚核內的所有活性位點，導致性能較差。經水熱老化處理（750 ℃和16 h）后，催化劑的活性與新制樣品的趨勢一致。其中3D-CuSSZ-13@SiO2-50-A的NO轉化率下降最為顯著，但仍比3D-Cu-SSZ-13高15%。
在50000 cm3?g?1?h?1下，3D-Cu-SSZ-13和3D-Cu-SSZ-13@SiO2-50的NO轉化率高于90%（T90）的溫度范圍為175-550 ℃。在150000 cm3?g?1?h?1下，3D-Cu-SSZ-13@SiO2-50的T90仍能保持在200-550 ℃范圍內，而3D-CuSSZ-13的活性急劇下降，整個溫度范圍內NO轉化率達不到90%。研究發現，較厚的SiO2殼層在水熱老化過程中起到了保護作用。

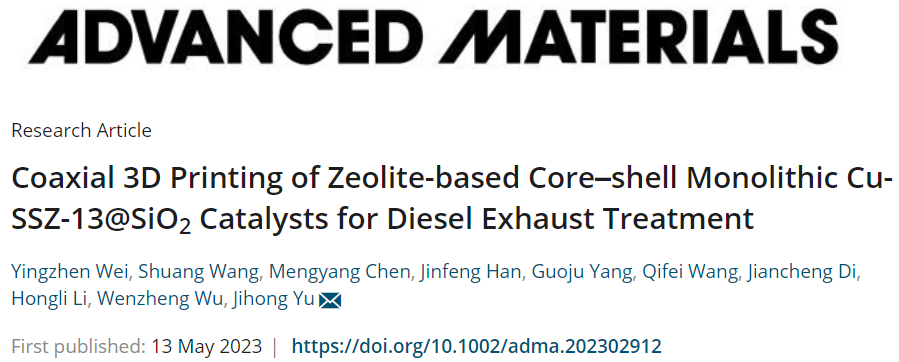

Coaxial 3D Printing of Zeolite-based Core-shell Monolithic Cu-SSZ-13@SiO2?Catalysts for Diesel Exhaust Treatment.?Adv. Mater.,?2023, DOI: 10.1002/adma.202302912.
https://doi.org/10.1002/adma.202302912.
