不同層數石墨烯的拉曼光譜的G峰、G’峰的強度比及G’峰的峰型隨著層數的增加而發生變化，使得其成為了常用的石墨烯層數的判斷依據。

圖1a 所示為SiO2?(300 nm)/Si基底上532 nm激光激發下1～4層石墨烯的典型拉曼光譜圖。從圖中可以看出，單層石墨烯的G’峰強度大于G峰，并具有完美的單洛倫茲峰型，隨著層數的增加，G’峰半峰寬增大且向高波數位移(藍移)。G’峰產生于一個雙聲子雙共振過程，與石墨烯的能帶結構緊密相關。

對于AB堆垛的雙層石墨烯，電子能帶結構發生裂分，導帶和價帶均由兩支拋物線組成，存在四種可能的雙共振散射過程，因此雙層石墨烯的G’峰可以擬合為四個洛倫茲峰。同樣地，三層石墨烯的G’峰可以用六個洛倫茲峰來擬合(如圖1b)。?

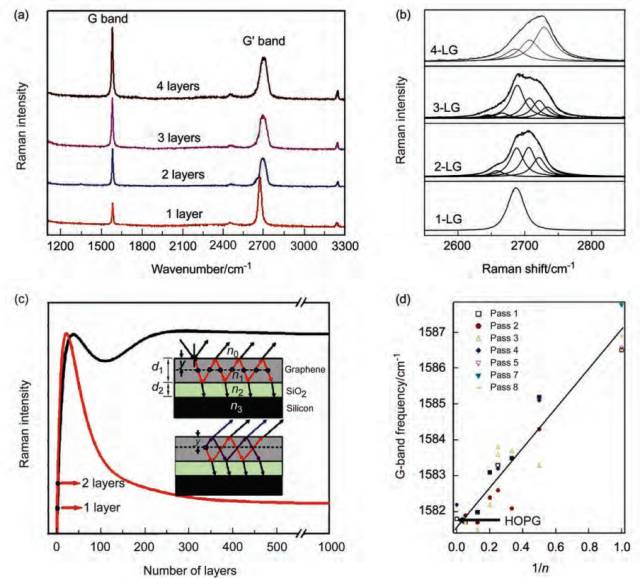

圖1??(a) 1, 2, 3, 4 層石墨烯的拉曼光譜 ?(b) 1～4 層石墨烯的拉曼G’峰

?(c) 石墨烯拉曼G峰強度隨層數的變化關系??(d) G峰頻率隨層數的變化關系

實驗發現石墨烯的G峰強度在10層以內線性增加，之后隨著層數的增加反而開始變?nèi)?；塊體石墨的拉曼信號強度比雙層弱。這一現象可用入射光的多級干涉和石墨烯中拉曼信號的多級反射來解釋?？紤]入射光通過空氣進入石墨烯/SiO2/Si 三層體系(如圖1c 插圖)，入射光到達界面時，如空氣/石墨烯或者石墨烯/SiO2界面,一部分光被反射回去，另外一部分則透射穿過石墨烯，如此可以產生無數條光線。透射到石墨烯中的所有光線發生干涉會產生一個電場分布，而G峰強度正是依賴于這一電場分布，在某一確定深度y處的總電場可以看作是所有透射光強度的疊加。

另外，考慮石墨烯中的拉曼散射光線在界面處的多級反射：圖1c為G峰強度與石墨烯層數關系的理論計算結果，圖中黑色曲線為未考慮拉曼散射光線在石墨烯中的多級反射的結果，可以看出，G峰在38層時最強，而塊體石墨的G峰要比單層(SLG)和雙層石墨烯(BLG)強很多，這與實驗結果不符。紅色曲線為考慮多級反射之后的結果，在22層時散射強度最大，塊體石墨的拉曼強度較雙層弱，與實驗結果較好的吻合。因此，考慮石墨烯中拉曼散射光的多級反射是很有必要的。

在少層范圍內，可以通過拉曼光譜比較快速準確地判斷石墨烯的層數。另外，G峰頻率隨層數增加向低波數位移(如圖1d)，與層數的倒數成線性關系

在本系列第一次推文中提到過，人們通過給石墨烯引入缺陷來打開帶隙，拓展應用，而帶有缺陷的石墨烯在1350cm－1附近會有拉曼D峰，因此檢測D峰的強度就可以對缺陷密度等做一些定量的分析。D峰與G峰的強度比通常被用作表征石墨烯中缺陷密度的重要參數。

假設石墨烯中的缺陷為一個零維的點缺陷，兩點之間的平均距離為L(zhǎng)D，通過計算拉曼光譜D峰與G峰的強度比ID/IG就可以對LD進行定量，研究得到關系式，其中EL為激光能量。

?

如圖2a所示，ID/IG隨著LD的減小而增大，在LD≈3nm時達到最大。在這個過程中，ID正比于激光斑點下缺陷的數量，IG正比于激光斑點下的面積，當兩個缺陷之間的距離小于聲子發生散射前電子-空穴對的平均運動距離時，這些缺陷對D峰的貢獻將不再獨立，這一距離大約為?νF/νD≈3nm，νF為K點附近石墨烯的費米速度。當LD＜3nm時，sp2碳區域?qū)?huì)變得很小，直至六元環打開，此時G峰強度急劇減小。

估算出石墨烯中的缺陷密度，可用如下公式：

含有缺陷的石墨烯，還會出現位于1620cm－1附近的D’峰。D峰和D’峰分別產生于谷間和谷內散射過程，其強度比ID/ID‘與石墨烯表面缺陷的類型密切相關。當缺陷濃度較低時，D峰和D’峰強度均隨著缺陷密度的增加而增強，與缺陷密度成正比，當缺陷濃度增加到一定程度時，D峰強度達到最大，然后開始減弱，而D’峰則保持不變。研究表明，對于sp3雜化產生的缺陷，ID/ID‘最大，約為13；對于空位類型的缺陷，這一比值約為7；而對于石墨烯邊緣類型的缺陷，這一比值最小，僅約3.5。

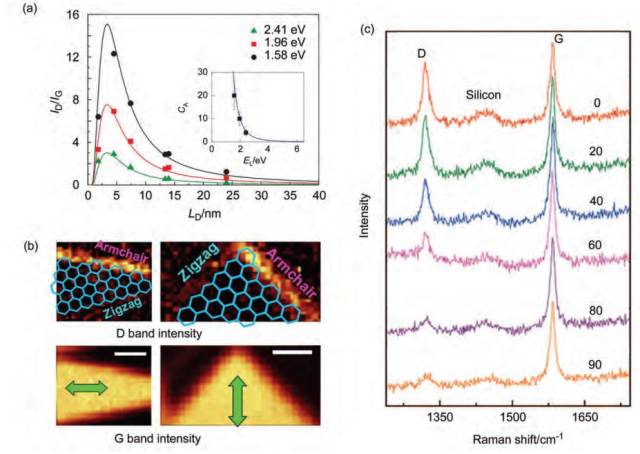

圖2??(a)三個不同能量的激光作用下ID/IG隨LD的變化關系??(b)30°和90°夾角的石墨烯邊緣拉曼成像(其中箭頭方向?yàn)榧す獾钠穹较? ?(c)石墨烯邊緣的拉曼光譜對入射激光偏振方向的依賴性

根據取向與晶格結構的空間關系，石墨烯邊緣可以被分為兩種基本類型:鋸齒型和扶手椅型(armchair)。圖2b所示為邊緣成30°和90°夾角的兩個石墨烯樣品的拉曼成像，對于相鄰的成30°、90°、150°的兩個邊緣具有不同的手性，根據其邊緣D峰的強度可以得到如圖所示的石墨烯邊緣手性結構。

扶手椅型邊緣對D峰的貢獻比鋸齒型大。這可以通過雙共振理論來解釋，扶手椅型邊緣的缺陷波矢可以將兩個不等價的K和K’點連接起來，滿足動量守恒，雙共振過程可以發生，而對于鋸齒形邊緣，共振過程則會被禁阻。因此，D峰通常會被用來識別石墨烯的邊緣手性。

石墨烯邊緣拉曼D峰的產生還與入射激光的偏振方向有關。對鋸齒型邊緣，在平行和垂直于邊緣方向的偏振激光作用下，D峰信號均比較弱，對于扶手椅型邊緣，當激光偏振方向與邊緣平行時，可以產生較強的D峰，而當兩者垂直時，則僅能檢測到很弱的拉曼D峰信號。圖2c為一個石墨烯樣品邊緣處所檢測到的拉曼光譜圖，圖中所標數字為激光偏振方向與邊緣之間的夾角，隨著角度的減小，D峰強度逐漸增大，而G峰強度并未發生明顯變化。因此，D峰強度對激光偏振方向的依賴性表現為如下形式。

[1]吳娟霞，徐華，張錦.拉曼光譜在石墨烯結構表征中的應用[J].化學學報，2014(03):301-318.

[2] https://sanwen8.cn/p/3d93RHb.html
