ChemDraw作為使用最為廣泛的化學結構繪制工具，為科學家提供了套完整易用的繪圖解決方案，成為化學和生物學家的必備使用工具。在網站（www.ekexiu.com）上小編已經推送介紹了ChemDraw的發展歷史，想要了解的同學可登錄網站查詢。而在了解相關歷史之后，更重要的是掌握它的使用方法和技巧，并熟練的運用它為自己的工作、學習服務。

?

之前一直有同學在后臺留言，希望能夠介紹一下ChemDraw的使用，本文為系列推送的第一篇，按照慣例從最基本的功能和使用方法開始介紹，接下來會陸續推送繪圖實例，敬請期待！

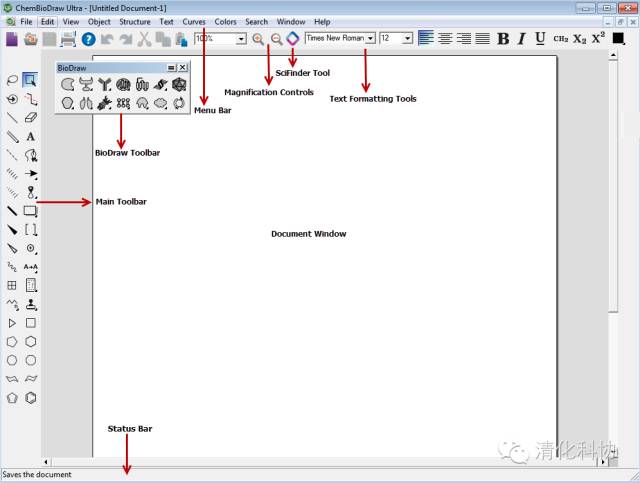

默認狀態下，Chemdraw的用戶界面如下圖所示：

其中，主工具欄(Main Toolbar)包含了最常用的化學鍵、選擇等繪圖工具，主工具欄上的一些圖標右下角有一個小黑三角，按住這些圖標即可看到其中包含的次級工具欄；

?

生物繪圖工具欄(BioDraw Toolbar)包含了添加生物和生物化學元素的繪圖工具；

菜單欄(Menu Bar)包含了“文件”、“編輯”、“查看”等各項常用菜單，這些菜單的具體內容這里這里暫不做詳細介紹；

狀態欄(Status Bar)展示當前的狀態，如將鼠標置于工具欄某一繪圖工具上，則狀態欄中將會顯示該繪圖工具的功能說明；

SciFinder工具(SciFinder Tool)可以將繪制好的分子直接放到SciFinder中進行檢索；

放大率控制(Magnification Controls)和文本格式工具(Text Formatting Tools)分別用來調整放大率和文本的字體、字號；

文檔視窗(Document Window)，即中間的空白區域，就是我們將要在上面繪制各種分子的地方。

向一些期刊投稿時，文章通常被規定了一定的格式，其中包括了特定的比例、字體、頁面大小，等等。而ChemDraw則具有一個基于許多著名科學出版物的文檔設置庫，如果你計劃提交文件到一個特定的雜志，只需要打開樣式表，選擇相應的期刊，即可調整為該期刊所規定的樣式。

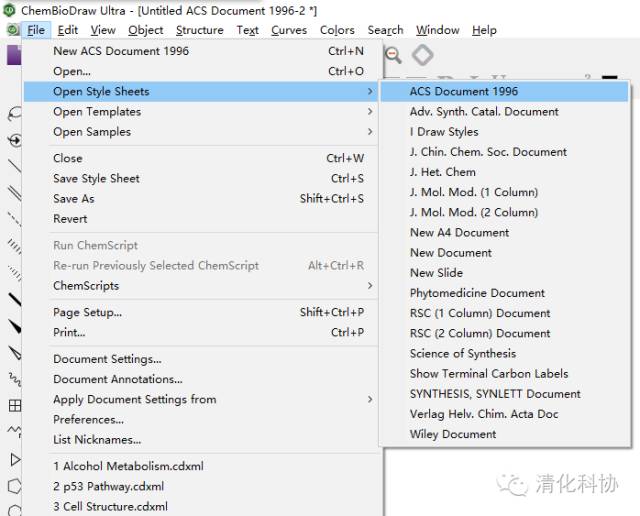

例如，要選擇樣式“ACS Document 1996”進行繪制，其操作為：File → Open Style Sheets → ACS Document 1996；

若要調整已繪制好的文檔的樣式，則其操作為：File → Apply Document Settings from → ACS Document 1996；

若要調整已繪制好的某個分子的樣式，則其操作為：選定要調整的分子→Object?→?Apply Object Settings from?→?ACS Document 1996。

當然，除了這些期刊規定的樣式外，你也可以按如下步驟創建你自己的樣式表：

1.創建一個新文檔；

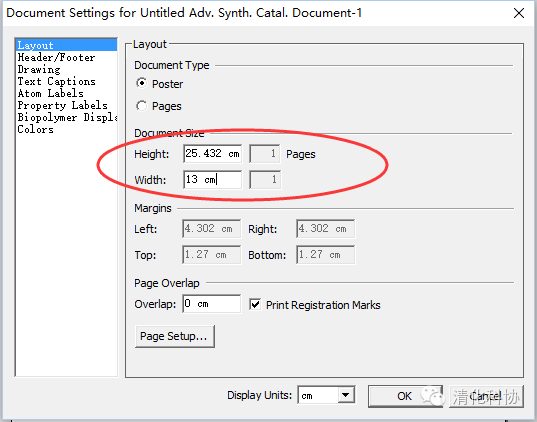

2.在File → Document Settings中進行頁面大小，字體，顏色，鍵的長度、粗細、角度等各項設置，例如，在下圖所示的對話框中可以調整頁面大小；

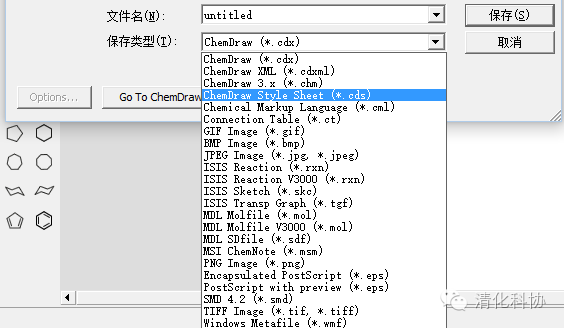

3.點擊“Save As”，在對話框中選擇ChemDraw Style Sheet文件格式，命名并保存。

在ChemDraw中，使用快捷鍵可以方便快捷的添加各種原子、鍵型、官能團等，亦可便捷的使用其他各項功能，熟練運用這些快捷鍵，能讓我們的繪圖過程更加高效。

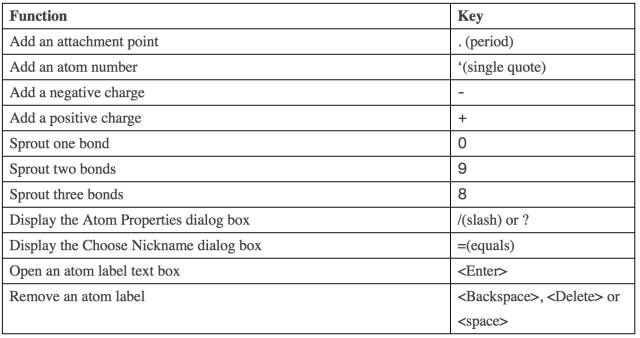

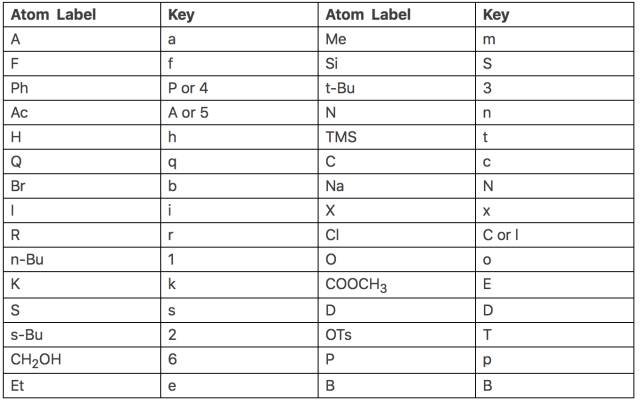

1.將鼠標置于原子上，使用快捷鍵，可以直接添加原子或官能團：

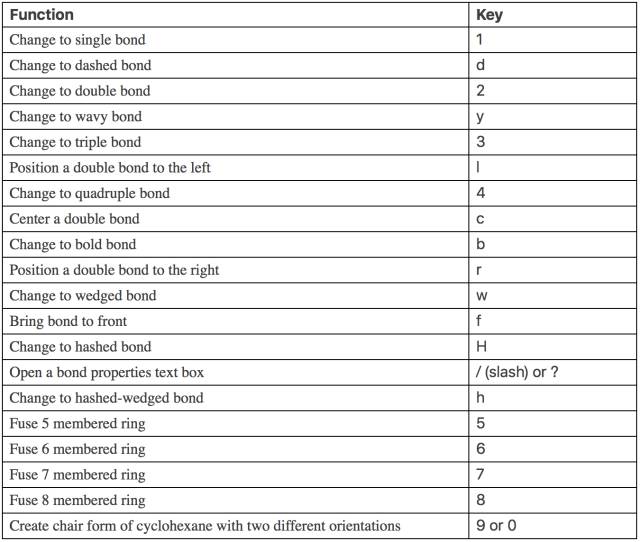

2.將鼠標置于化學鍵上，使用快捷鍵，可以直接修改鍵型：

3.其他快捷功能：

在介紹了ChemDraw的基本使用方法后，下面將展示兩個繪圖實例，通過實例，大家將能夠更好的理解ChemDraw的各種工具及快捷鍵的使用。

實例一：具有多中心連接位點的金屬有機化合物，如二茂鐵：

?

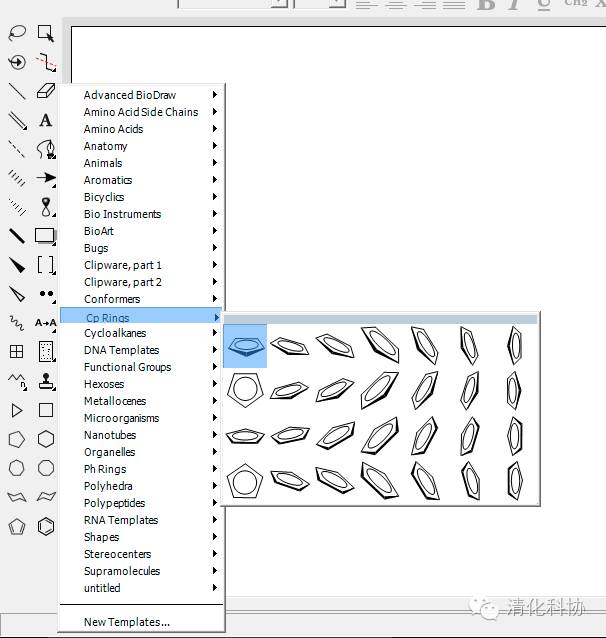

1.先用模板畫出一個茂環；

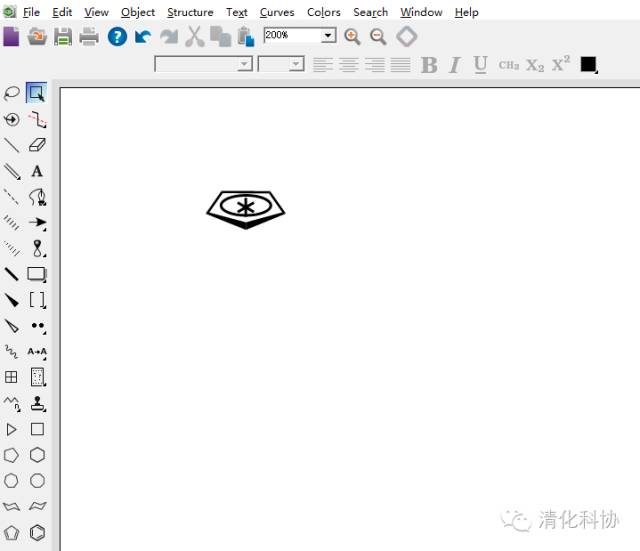

2.選中這個茂環，然后點擊Structure → Add Multi – Center Attachment，這時茂環中心出現一個星（*）；

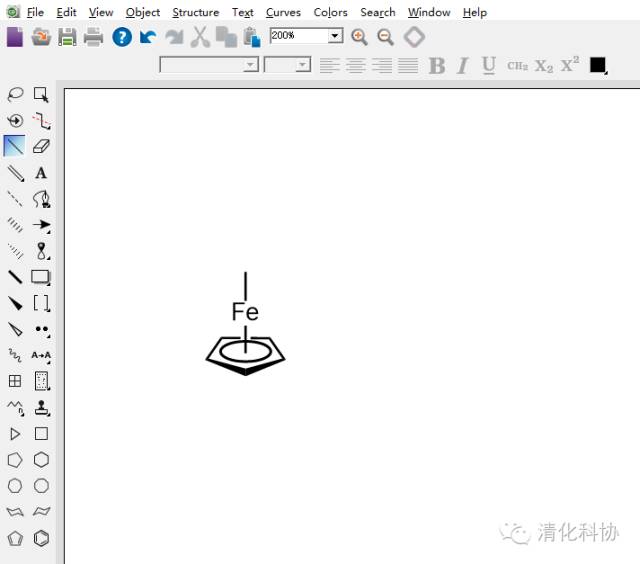

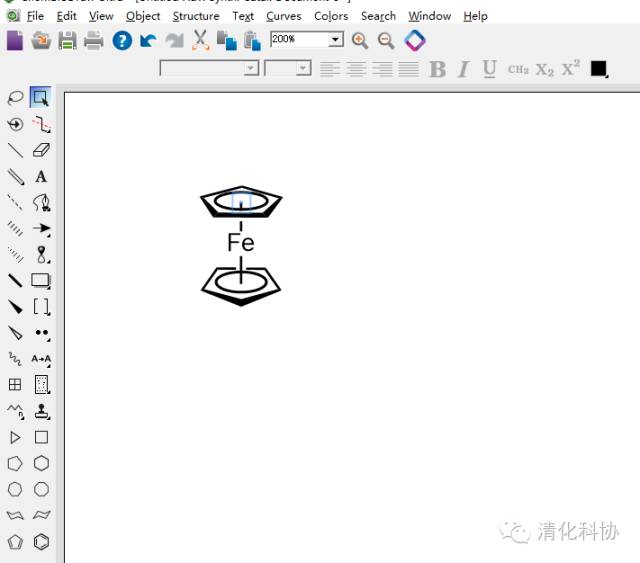

3.從星（*）引出一個單鍵，把單鍵的另一端定義為Fe，再從Fe引出另一個單鍵；

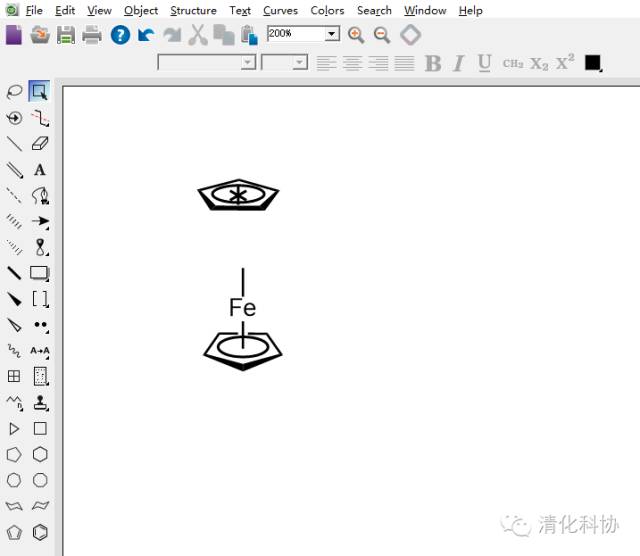

4.用同樣的方法畫出另一個茂環并為其添加中心；

5.按住Shift鍵，分別單擊從Fe引出的單鍵的末端和茂環的中心，然后使用Join功能（Ctrl+J），連接選定的兩個位點，二茂鐵分子就完成了。

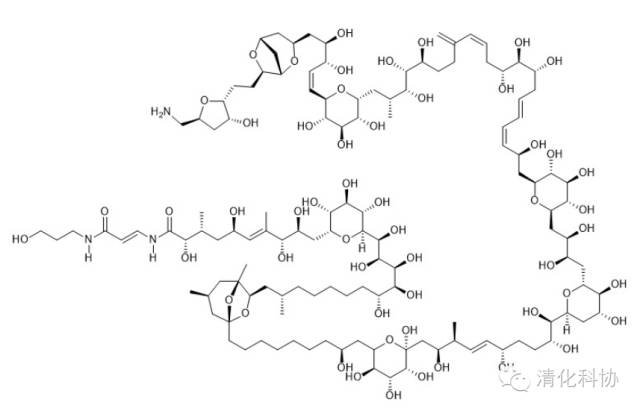

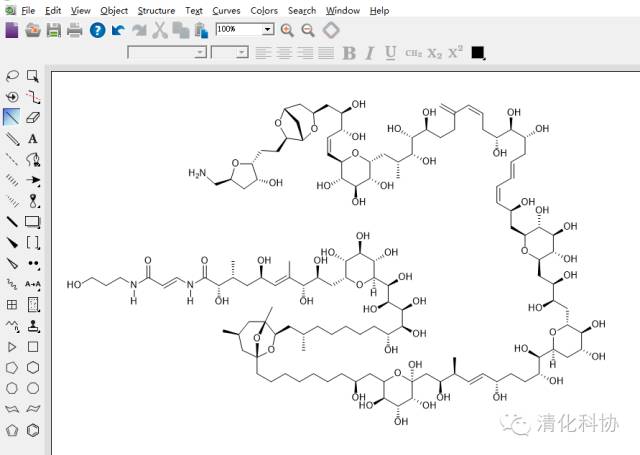

實例二：具有復雜結構的有機化合物，以海葵毒素為例：

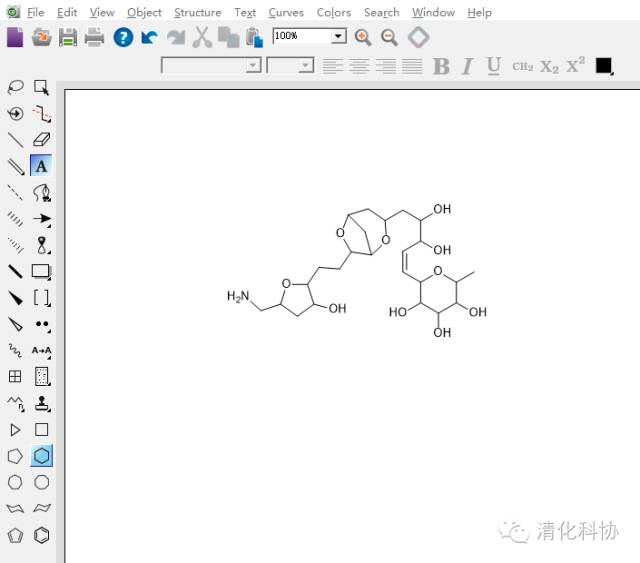

1.先直接畫出左上角的片段，其中的五、六、七元環都可以直接用工具欄中的模板繪制；

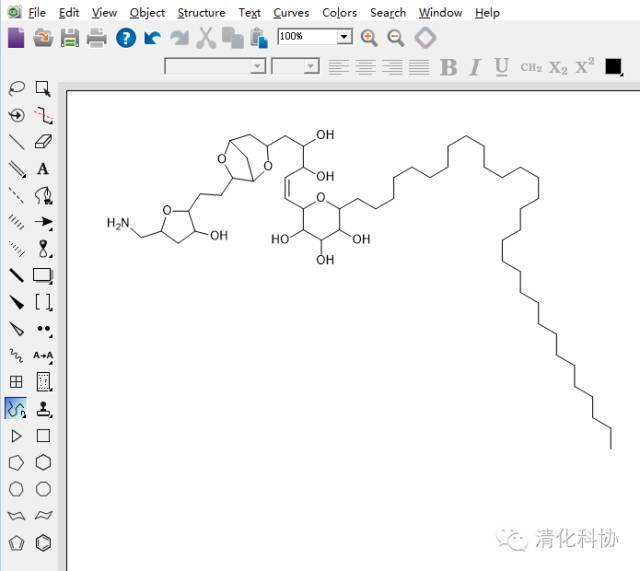

2.使用工具欄中的“Snaking Chain”工具畫出一段碳鏈，該工具可以保持120°的鍵角畫出任意形狀的碳鏈；

3.為這段碳鏈加上官能團的修飾，使用快捷鍵能使添加官能團更加方便，如將鼠標置于待添加處按O即可添加氧或羥基；

4.使用“Acyclic Chain”工具畫出下一段碳鏈，與“Snaking Chain”不同的是，該工具只能畫出波浪形的碳鏈；

5.修飾碳鏈；

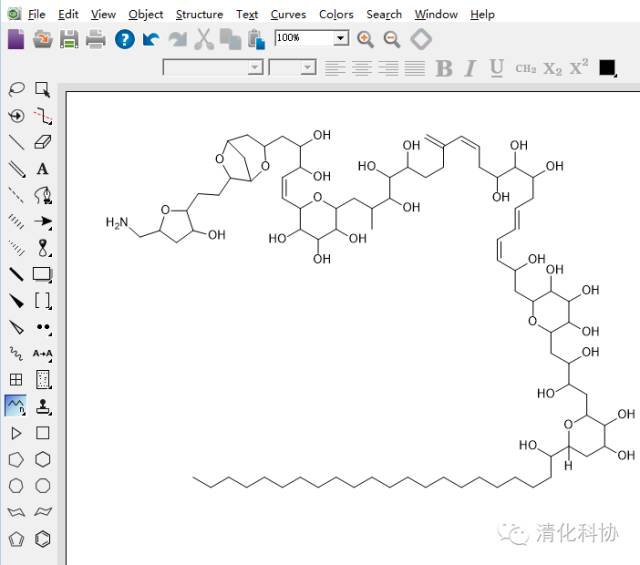

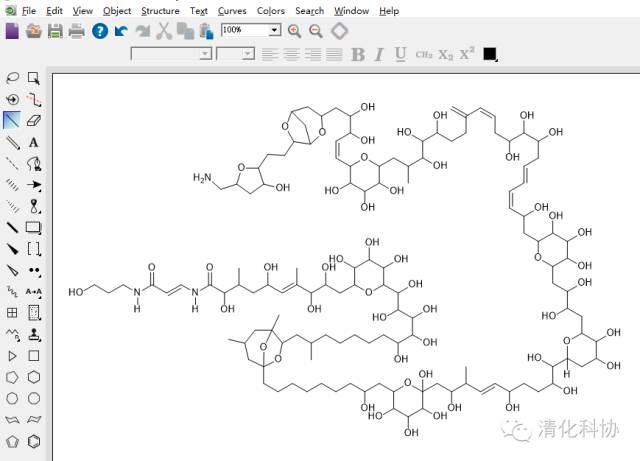

6.重復以上過程，完成分子的基本結構；

7.添加楔形鍵，其中，添加實楔形鍵的快捷鍵為w，添加虛楔形鍵的快捷鍵為h。

至此，?？舅氐姆肿咏Y構已全部繪制完成。

通過這兩個繪圖實例的展示，我們可以直觀的看到靈活運用ChemDraw的各種繪圖工具及快捷鍵為繪圖過程帶來的便利。
