【ChemDraw小技巧】系列主要針對新手，老用戶請等待后期系列內容。

ChemDraw作為Chemoffice中的一個組件，是目前科研工作者最常使用的畫化合物結構式的軟件。

?

雖然ChemDraw在畫結構式上已經十分方便了，但是對于一些比較復雜的化合物，一點一點的畫還是比較麻煩。

?

那么在ChemDraw中畫結構有哪些技巧呢？下面就給大家介紹一個小技巧，可以幫助快速的畫出需要的化學結構式。

?

具體繪制技巧如下：

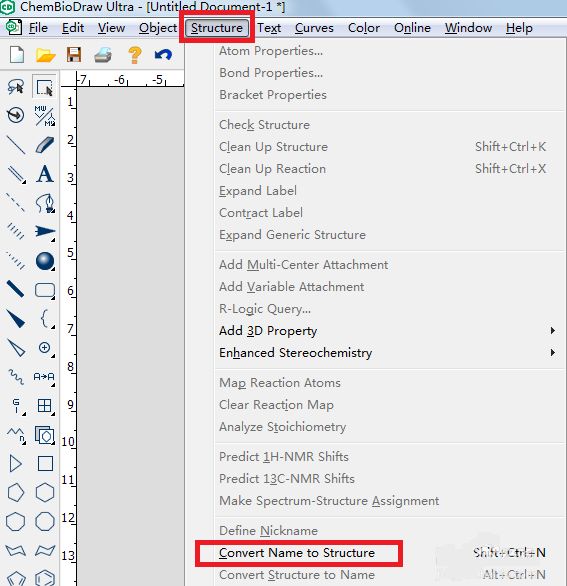

步驟一 首先打開電腦中的ChemDraw軟件，點擊菜單欄中的structure選項，然后選擇下面的 convert name to structure。

ChemDraw軟件的structure選項

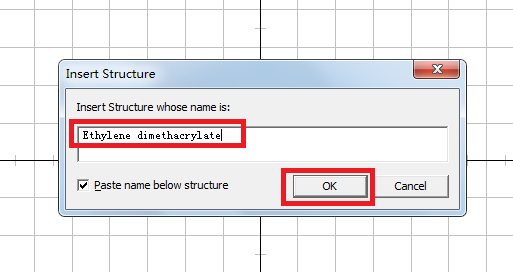

步驟二 在彈出的insert structure對話框中，輸入你需要畫的化合物的英文名稱，注意一定要是準確的英文名稱，這里以“乙二醇二甲基丙烯酸酯（Ethylene dimethacrylate）”為例。

?

Insert Structure對話框示例

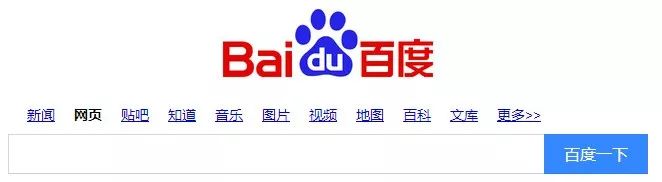

步驟三 如果不知道具體的英文名稱，可以百度或者利用其他的一些試劑網站進行搜索然后找到英文名稱。

?

百度搜索對話框示例

步驟四 輸入完名稱之后，點擊OK確定。

?

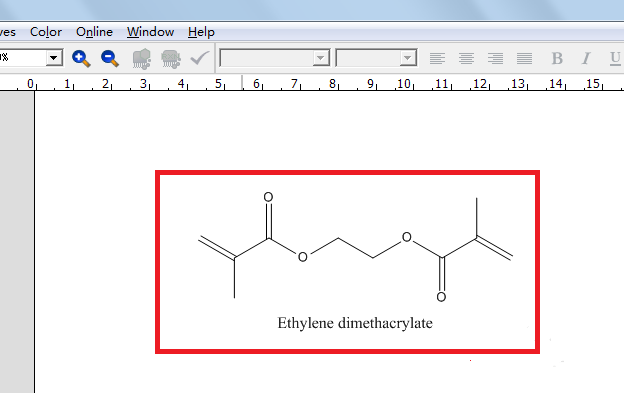

這是便可以看到Chemdraw軟件會自動畫出輸入化合物的結構式。ChemDraw還可以用來命名和轉換化合物結構，具體教程可參考：如何使用ChemDraw命名和轉換化合物結構。

自動畫出的化合物的結構式示例

有時候Chemdraw軟件自動畫出的化合物的結構式不一定準確，但是我們可以在自動生成的結構式基礎上對其進行一些簡單的修改，這比完全自己畫也還是要簡單。

?

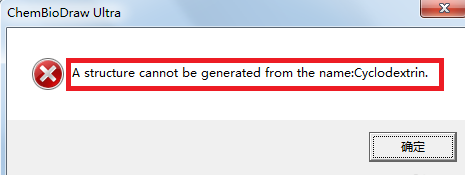

有時候Chemdraw軟件會提示無法生成結構式（如下圖所示），這時我們也不要灰心，可以找其結構類似的化合物，生成后直接修改即可。

無法生成結構式對話框示例

以上就是給大家介紹的用ChemDraw快速畫出化合物結構式的方法，學了以上方法，就會發現畫化合物的結構式不一定需要一步步的慢慢畫，掌握一定的捷徑有助于更好地畫出結構式的圖。
