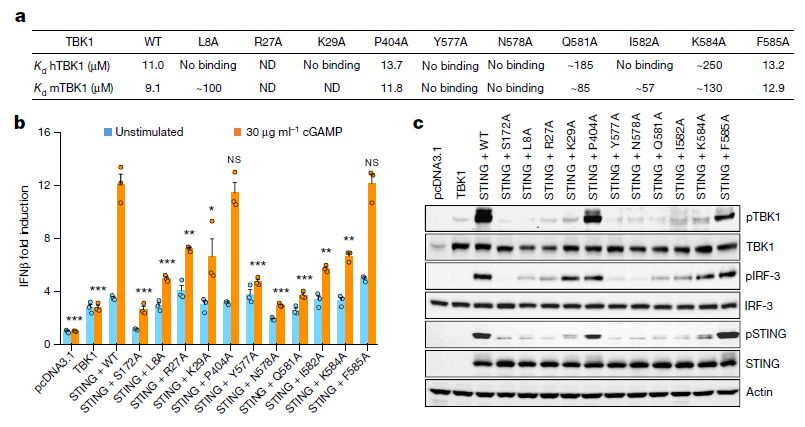

圖片來源：Nature 569, 718–722 (2019)?，F(xiàn)ig. 4

這是典型Nature文章的圖片風格：一幅圖往往包含多個子圖，子圖又是是各種數據圖、表格、圖片等等，信息量極大。這種情況在相信各位童鞋也經常遇到。

數據圖、表格、圖片等混合元素的排版確實很頭疼，之前小通一直推薦大家使用PPT來操作。PPT拼圖對于應付一些簡單圖形時確實可以搞定。

但是，有如果數據圖經常要修改，PPT就很費時間了：修改一下要全部重來一次。因此，小通跟大家介紹一下使用Orgin的布局功能來拼圖。不僅操作簡單，修改了數據圖，組合圖還會自動更改哦。

Origin布局

新建和基本設置

◆?◆?◆

▍新建Orgin布局

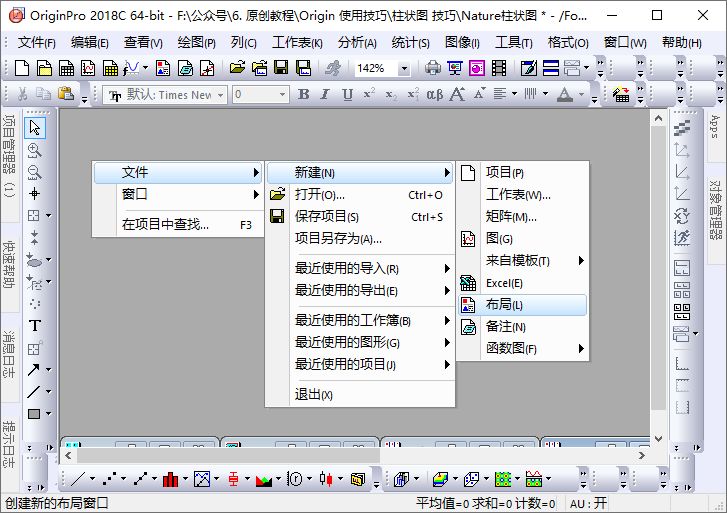

▼Origin新建布局

右鍵Origin界面的空白處

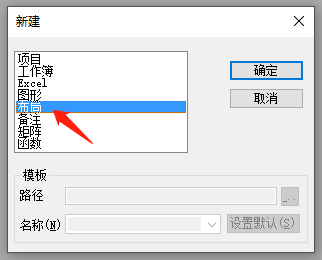

或者按快捷鍵Crtl+N，選中布局，點擊確定

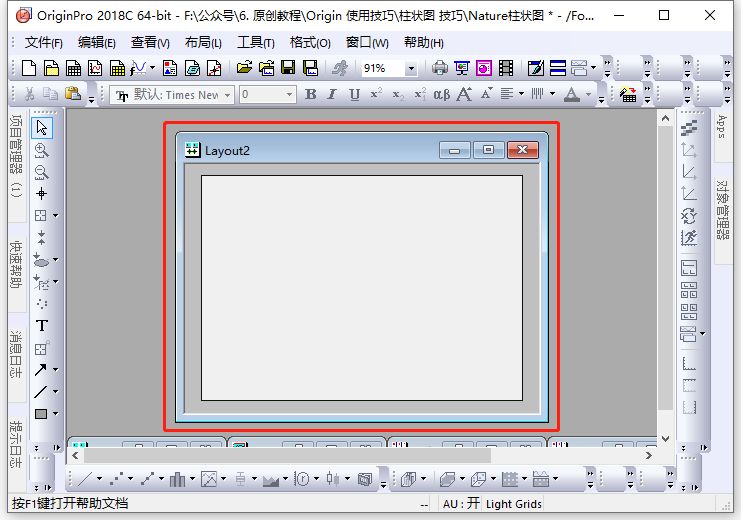

▼Origin的布局窗口

▍Origin布局頁面設置：根據圖片使用情況設置長寬

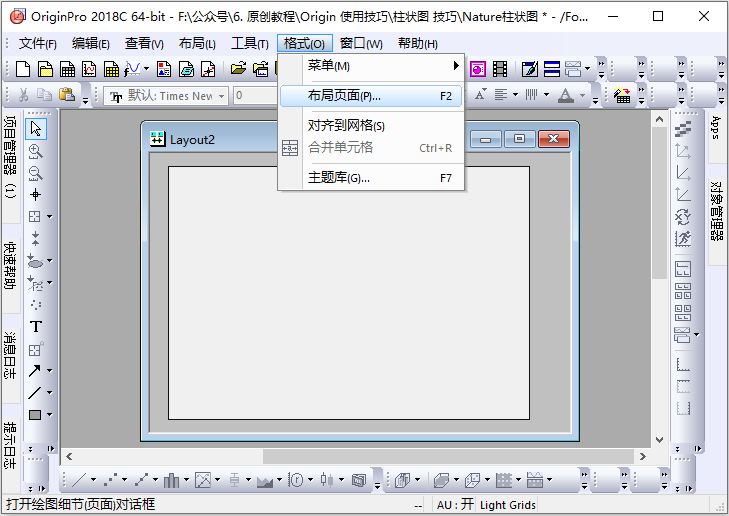

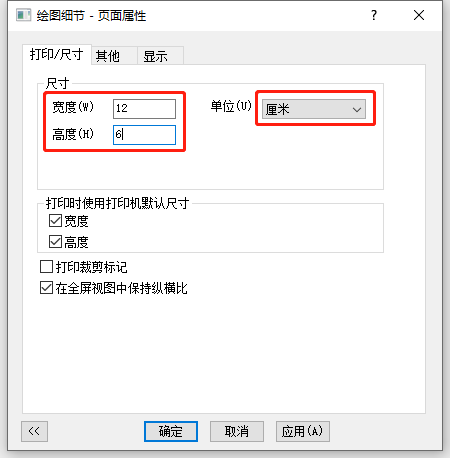

▼布局頁面設置

菜單欄 格式-布局頁面

（或者按捷鍵F2）

設置寬度和高度，單位切換為厘米

本位為頁面全寬圖片，設置寬度為14cm

（高度和寬度后期都可以修改，建議先固定寬度，高度后期再修改）

Origin布局使用

添加本地圖片和Origin圖形，還可以新建表格

◆?◆?◆

▍Origin布局使用

▼右鍵Origin的布局窗口

可以添加以上內容

布局的功能類似PPT，可以添加文本和圖像，優點在于可以隨時調用Origin制作的圖形。此外，雙擊Origin制作的圖形可以進一步修改內容或排版，雙擊表格也可以編輯表格內容哦。

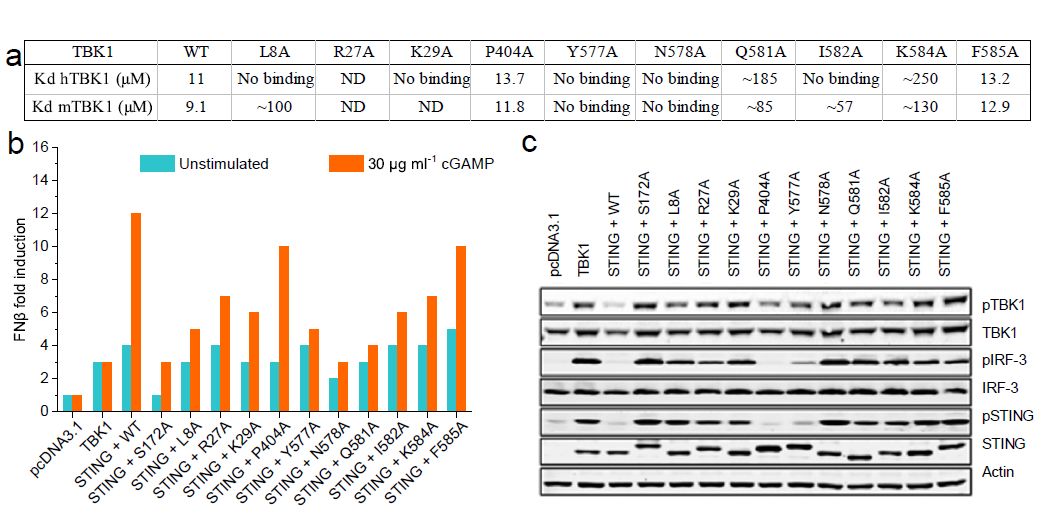

▼添加內容后的效果

圖片來源：Nature 569, 718–722 (2019)?，F(xiàn)ig. 4，

注意：內容有修改，僅供學習參考，請勿用于任何其它用途

圖a表格是新建的表格，圖b是由Origin制作的柱狀圖，圖c是本地圖片，圖例a、b、c和圖c中的文字均為添加的文本。

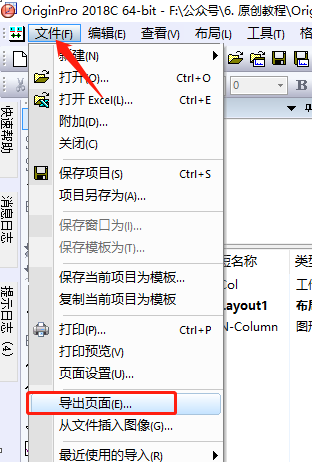

▼導出組合頁面

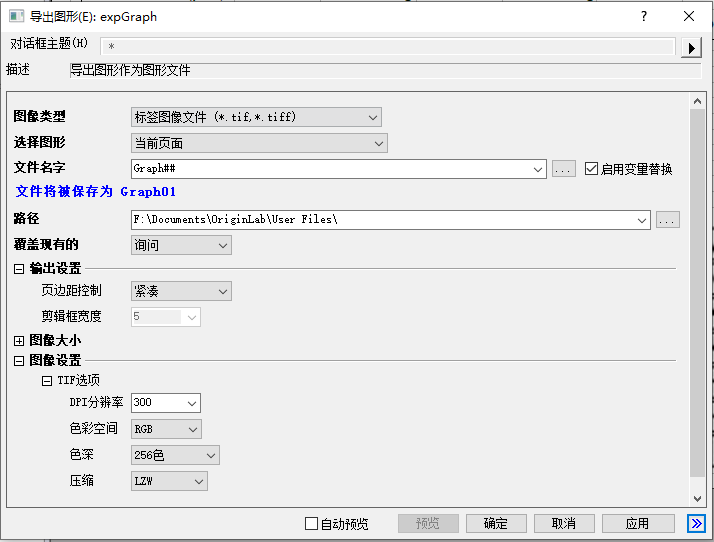

▼導出設置

圖片格式tif，頁邊距控制：緊湊

分辨率：300dpi，壓縮：LZW

▼最后效果
