研究背景

成果簡介

該催化劑對ORR具有高的催化活性和穩定性。即使經過20000次循環的加速穩定性測試后，Pt納米顆粒仍然均勻分散在碳載體上，其活性是商業Pt/C催化劑初始活性的三倍以上。該研究成果以“Catalytic System Based on Sub-2 nm Pt Particles and Its Extraordinary Activity and Durability for Oxygen Reduction”為題目發表在著名期刊Nano Lett.上。?

圖文解析

利用非晶Se薄膜制備Pt/Se/C催化劑的方法如圖1所示。首先，在超聲波輔助下將平均尺寸為50.2±2.8 nm的無定形Se納米顆粒負載到商業碳基底上。然后，將負載Se納米顆粒的碳基底在450℃、Ar氣保護下退火2 h以熔化Se納米球，使得無定形Se均勻鋪展在碳載體的表面，形成非晶態Se膜。

?

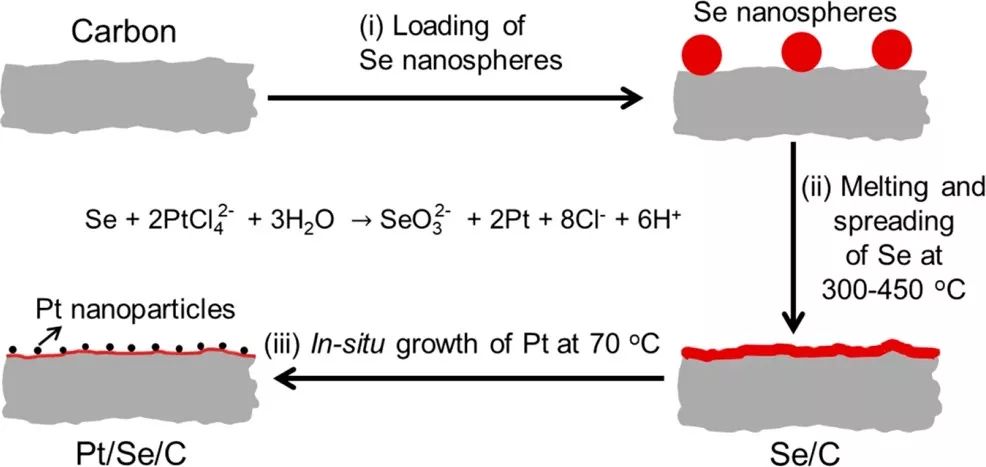

?圖1、利用非晶Se薄膜制備Pt/Se/C催化劑

作者利用TEM和EDX表征Pt/Se/C催化劑，發現Pt納米顆粒的尺寸均勻且在碳載體上均勻分散。其中，圖2b中的原子級分辨率TEM圖像和圖2c中的大角度環形暗場掃描TEM（HAADF-STEM）圖像表明，Pt納米顆粒呈十四面體，其棱長僅為5個原子。

此外，作者也利用XPS進一步分析了Pt/Se/C樣品中的元素價態，發現Pt/Se/C中的Se 3d_5/2峰的結合能降低了0.4 eV，但Pt/Se/C中的Pt 4f峰結合能增加了0.4 eV。Se和Pt結合能的變化表明電子的分布發生了變化，因此催化劑表面的電子結構也發生了變化。

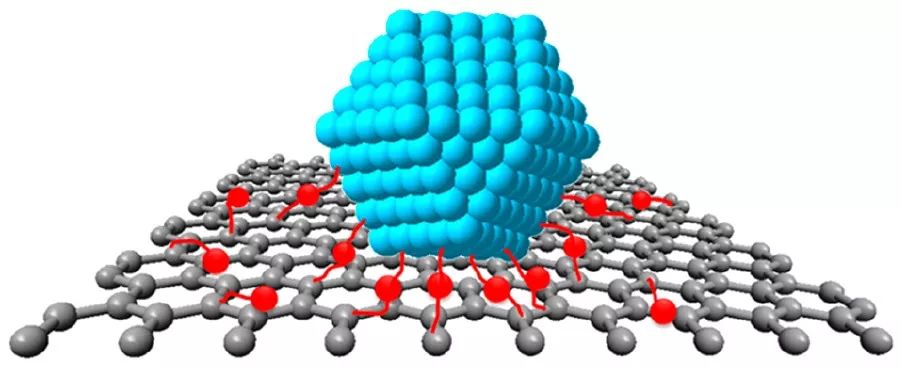

根據ICP-MS和XPS數據，合理的猜測在Pt/Se/C樣品中形成一個Pt-Se-C鍵，即以Se原子作為連接體，將Pt納米顆粒錨定到碳載體上，如圖2f 所示。

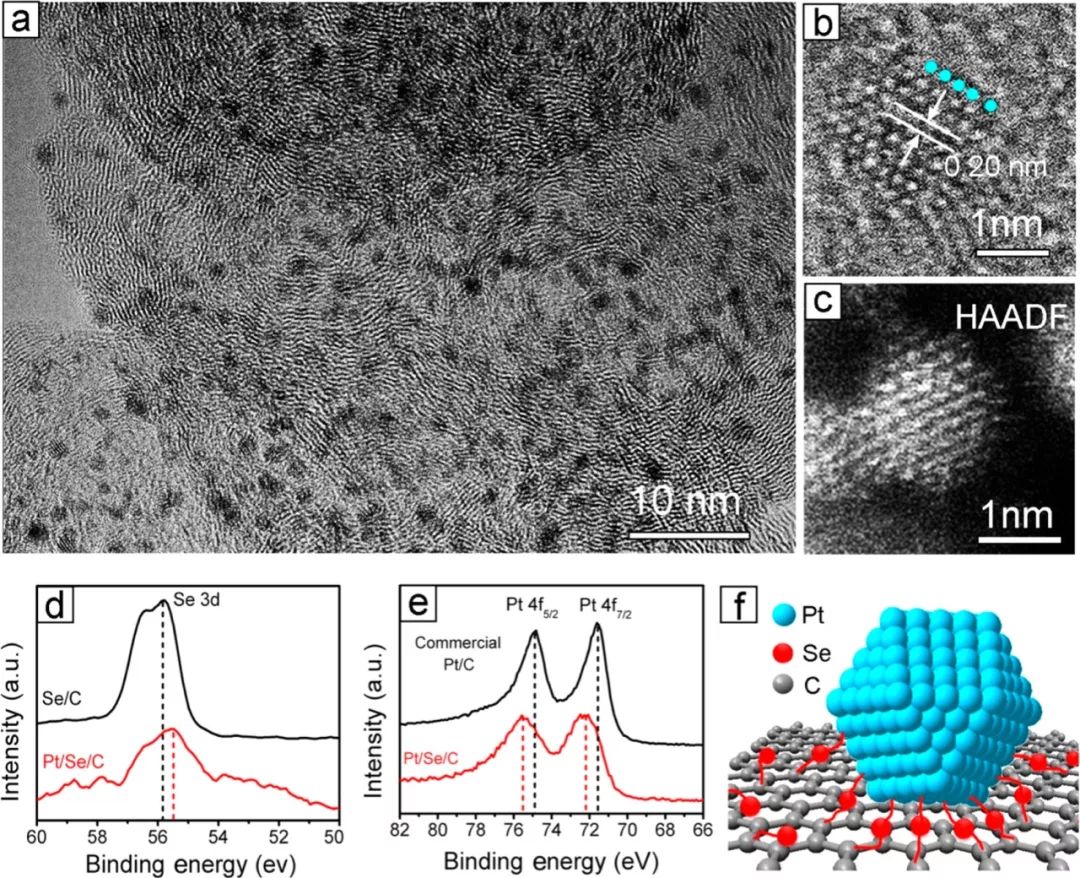

圖2、使用標準方案制備的Pt/Se/C樣品的結構表征。（a）Pt/Se/C樣品的TEM圖像；（b）高分辨率TEM圖像和單個Pt顆粒的HAADF-STEM圖像；（d）Se/C和Pt/Se/C中的Se 3d XPS光譜；（e）商業Pt/C和Pt/Se/C中的Pt 4f XPS光譜；（f）Pt顆粒以Pt-Se-C鍵錨定在碳載體表面。

接著，作者又評估了Pt/Se/C催化劑的電催化性能，并與商業Pt/C催化劑進行對比。利用標準Pt/Se/C和商業Pt/C進行循環伏安法（CV）測試，以獲得基于氫吸附-脫附的電化學活性表面積（ECSA）。Pt/Se/C催化劑的初始ECSA值是商業Pt/C催化劑的3.5倍。

圖3b顯示了在加速老化條件下，Pt/Se/C催化劑和商業Pt/C催化劑在循環前后的極化曲線。Pt/Se/C催化劑初始的質量比活性是商業Pt/C的4.7倍。在20000次循環后，Pt/Se/C催化劑的質量比活性為初始值的69％。而商業Pt/C催化劑在10000次循環后，其質量比活性僅為初始值的38％。更重要的是，Pt/Se/C在20萬圈循環后的質量比活性仍然是Pt/C催化劑初始質量比活性的3.3倍，這表明Pt/Se/C的穩定性遠高于商業Pt/C。

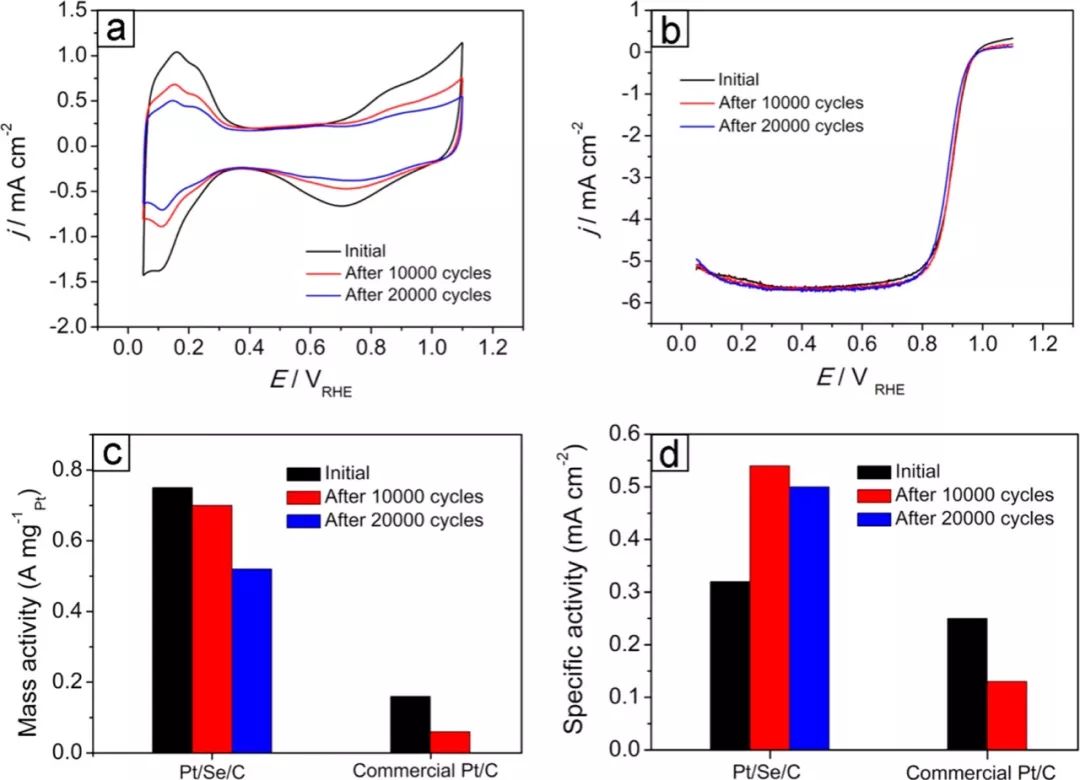

圖3、Pt/Se/C和商業Pt/C催化劑的質量比活性對比。（a-b）在10000和20000次循環前后，Pt/Se/C記錄的CV和ORR極化曲線；（c-d）在不同循環前后，在0.9 V_RHE下的 質量比活性和 催化劑的比活性。?

最后，作者利用TEM對循環后的Pt/Se/C和Pt/C催化劑進行表征，發現Pt/Se/C催化劑中的Pt納米顆粒仍然很好地分散在碳載體上，而沒有發生脫落或團聚。

在5000、10000、15000和20000次循環后，Pt納米顆粒的平均尺寸基本仍保持在2 nm左右。在20000次循環后，大部分Pt納米顆粒保留在碳載體上。利用HAADF-STEM證實，在200次循環之后，Pt顆粒仍保持0.23和0.20 nm的晶格間距，分別對應于fcc Pt的（111）和（200）晶面。

EDX數據也證實了Pt/Se/C催化劑中的Pt納米顆粒在循環期間具有較高的穩定性。而商業Pt/C僅在5000次循環后就出現了嚴重的Pt顆粒脫落及團聚。

?

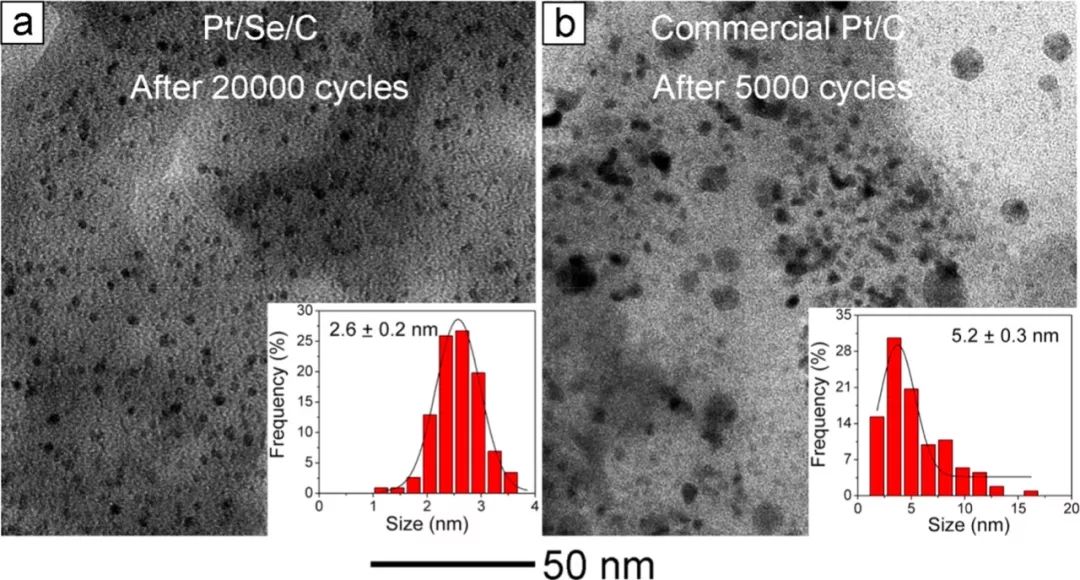

?圖4、（a）20000次循環后，Pt/Se/C催化劑的TEM圖像；（b）5000次循環后，商業Pt/C催化劑的TEM圖像。

總結與展望

作者利用無定形Se膜還原Pt(II)前驅體，在商業碳載體上原位生長出均勻分布的Pt納米顆粒，得到的Pt/Se/C催化劑具有極高的ORR活性和穩定性。

在Pt/Se/C催化劑中，殘留的Se作為連接體，通過Pt-Se-C鍵將Pt納米顆粒錨定在碳基底表面。在ORR測試中，Pt/Se/C催化劑表現出優異的活性和穩定性。即使在20萬次循環后，其質量比活性仍然是商業Pt/C初始活性的三倍以上。

該工作為制備高活性、高穩定性的Pt基催化劑提供了一種強大、通用的方法。

原文信息

原文鏈接：

https://doi.org/10.1021/acs.nanolett.9b01221
