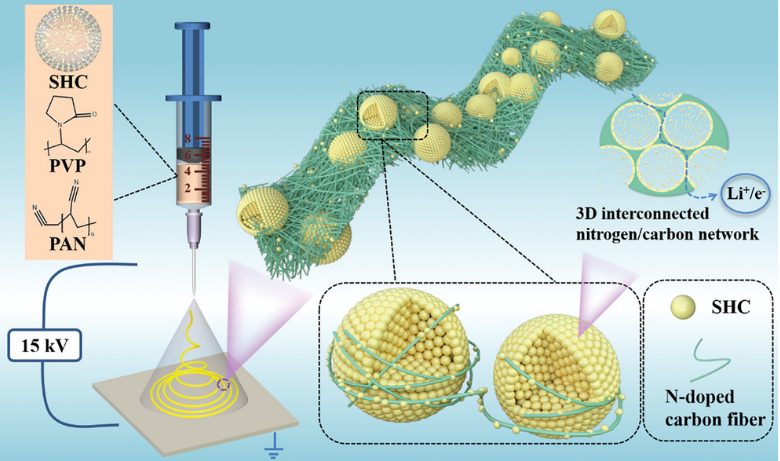

所開發(fā)的三維互連結(jié)構(gòu)主要具有以下優(yōu)點：

a）氮/碳網(wǎng)絡(luò)有利于離子/電子的快速傳導(dǎo)，提高熱力學(xué)穩(wěn)定性，提供緩沖層以適應(yīng)整個材料在循環(huán)過程中的結(jié)構(gòu)變化；

b）合理的微球設(shè)計不僅可以避免單個納米粒子振實密度低和團聚的缺點，而且可以降低比表面積以避免與電解液發(fā)生副反應(yīng)，克服無向團聚以減小電極與電解液的接觸面積；

c）PVP和PAN是綠色高分子產(chǎn)品，有利于合成紙電極的彎曲性能，同時也可以定量的提供N摻雜的存在，提高紙電極的導(dǎo)電性。

d） 用設(shè)計的織物與微球結(jié)構(gòu)纏繞而成的無粘結(jié)劑、自支撐、柔性紙電極，可消除電極制備過程中絕緣聚合物粘結(jié)劑和多余導(dǎo)電添加劑的影響，避免副作用，降低成本，可大量制備，具有實際應(yīng)用價值。

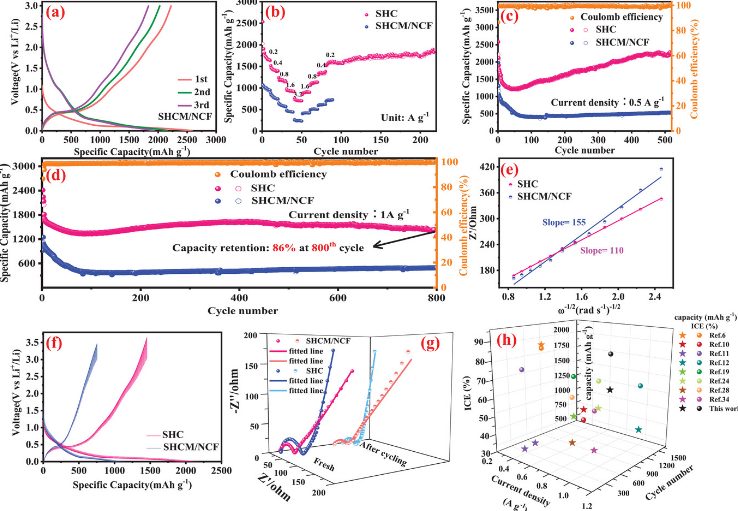

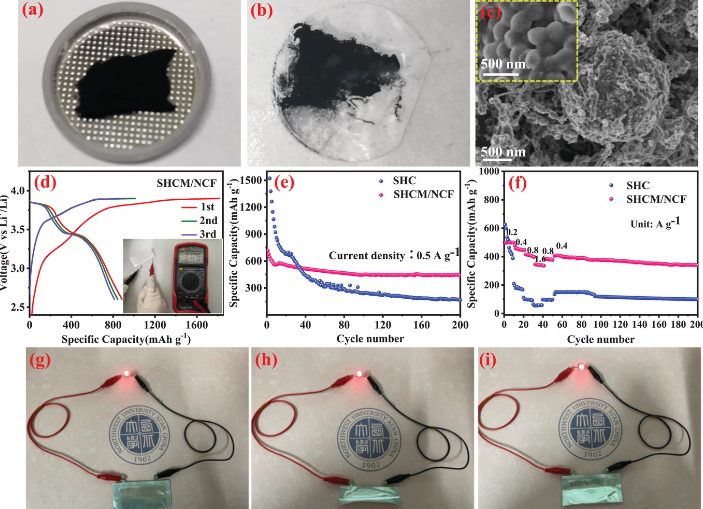

基于SHCM/NCF紙電極的鋰半電池在 1 A g^-1下循環(huán)800 次后表現(xiàn)出 1442 mAh g^-1的良好可逆容量，SHCM/NCF||LiCoO₂全電池在0.5 A g^-1下循環(huán) 200 次后，容量仍保持在450 mAh g^-1。
