国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

成果展示

通過合適的有機(jī)底物的催化加氫來(lái)儲(chǔ)存氫氣，有助于提高氫能的體積密度。其中，利用價(jià)格低廉的工業(yè)粗氫來(lái)存儲(chǔ)氫氣顯示出更有經(jīng)濟(jì)吸引力，但是由于粗氫中的一氧化碳（CO）雜質(zhì)即使是痕量也很容易使金屬活性位點(diǎn)失活，因此這種方法尚未實(shí)現(xiàn)。

基于此，北京大學(xué)馬丁教授和華東理工大學(xué)戴升教授（共同通訊作者）等人報(bào)道了一種兼具CO甲烷化和甲苯加氫性能的穩(wěn)定的RuNi/TiO₂催化劑，將粗氫儲(chǔ)存和提純的概念變?yōu)楝F(xiàn)實(shí)。在大氣壓下，RuNi/TiO₂催化劑能夠在1000-5000?ppm CO雜質(zhì)的模擬粗制氫進(jìn)料下，在180?°C左右將甲苯有效氫化成甲基環(huán)己烷（methyl-cyclohexane, MCH）。實(shí)驗(yàn)測(cè)試發(fā)現(xiàn)，在粗氫（0.5% CO/H₂, v/v）和甲苯蒸汽（WHSV=1.4 h^-1）為原料下，優(yōu)化后的催化劑在反應(yīng)24 h內(nèi)MCH產(chǎn)率保持在60%以上，并將氫氣流出口CO濃度降低至0.01%。

結(jié)合原子分辨顯微和光譜研究表明，在還原過程中，Ru和Ni物種的共定位促進(jìn)了緊密耦合的金屬Ru-Ni團(tuán)簇的形成。在催化加氫過程中，由于獨(dú)特的鍵合特性，Ru和Ni分別作為CO甲烷化和甲苯加氫的活性位點(diǎn)。該工作為未來(lái)氫氣經(jīng)濟(jì)中粗氫的有效利用和純化提供了新的見解。

背景介紹

氫氣（H₂）作為最有發(fā)展前景的能源載體之一，其實(shí)際儲(chǔ)存和運(yùn)輸一直是制約氫氣經(jīng)濟(jì)進(jìn)一步發(fā)展的瓶頸問題。其中，利用有機(jī)底物催化氫化為液態(tài)有機(jī)氫載體（LOHC）的化學(xué)儲(chǔ)氫是一種更安全和替代的方法。在LOHC候選物中，甲苯和相應(yīng)的甲基環(huán)己烷（MCH）因其低毒、優(yōu)異的可逆性和穩(wěn)定性、高重量氫容量（6.2?wt%）和易于充/放電而成為一種很有前途的儲(chǔ)氫介質(zhì)。對(duì)于傳統(tǒng)的催化加氫工藝，必須使用99.99%以上的純氫。以少量CO為主要污染物的蒸汽重整和水煤氣變換反應(yīng)得到的工業(yè)化粗氫資源，其價(jià)格僅為純氫的一半，因此開發(fā)耐CO加氫催化劑在十分具有吸引力。

通過將金屬的尺寸減小到原子尺度，得到的具有較少d-電子的陽(yáng)離子金屬單原子傾向于以較低強(qiáng)度的方式結(jié)合CO。盡管單原子催化劑在驅(qū)動(dòng)耐CO的甲苯加氫過程中具有理論潛力，但它們與CO的減弱相互作用將不可避免地?fù)p害對(duì)粗制氫原料的凈化能力。其中，同時(shí)進(jìn)行CO甲烷化和甲苯加氫是一種更實(shí)用的方案，以緩解金屬的CO中毒效應(yīng)，以及工業(yè)氫的存儲(chǔ)和純化。因此，非常必要制備具有雙功能活性位點(diǎn)的雙氫化催化劑，但目前還沒有報(bào)道過。

圖文解讀

儲(chǔ)存和提純

作者利用初濕浸漬法制備了TiO₂負(fù)載的Ru、Ni和雙金屬RuNi催化劑，根據(jù)金屬組分的重量百分比分別表示為2Ru/TiO₂、5Ni/TiO₂和2Ru_xNi/TiO₂（0.5?≤?x?≤?8）。隨著進(jìn)料氫氣中添加1000?ppm CO，這些催化劑的甲苯轉(zhuǎn)化率在170?°C時(shí)被急劇抑制。其中，2Ru₅Ni/TiO₂的甲苯轉(zhuǎn)化率顯著提高，達(dá)到12.5?mol_toluene/mol_metal/h和MCH產(chǎn)率（20-60%）。2Ru₅Ni/TiO₂的耐CO加氫性能從120? °C開始，在170? °C達(dá)到最高M(jìn)CH收率（58.1%）。2Ru/TiO₂和2Ru₅Ni/TiO₂都具有優(yōu)異的低溫CO甲烷化活性，其中95%以上的CO在170?°C及以上可轉(zhuǎn)化為甲烷，而5Ni/TiO₂在170 °C僅實(shí)現(xiàn)了20%的CO轉(zhuǎn)化。當(dāng)CO低于0.5%時(shí)，2Ru₅Ni/TiO₂仍保持活性，并具有可觀的MCH產(chǎn)率。MCH產(chǎn)率在0.1% CO/H₂中為91%，在0.5% CO/H₂中為73%，CO轉(zhuǎn)化率為100%。在超過24 h的測(cè)試期間，MCH產(chǎn)率保持在60%以上，同時(shí)將出口氫氣流中的CO濃度降低至0.01%。

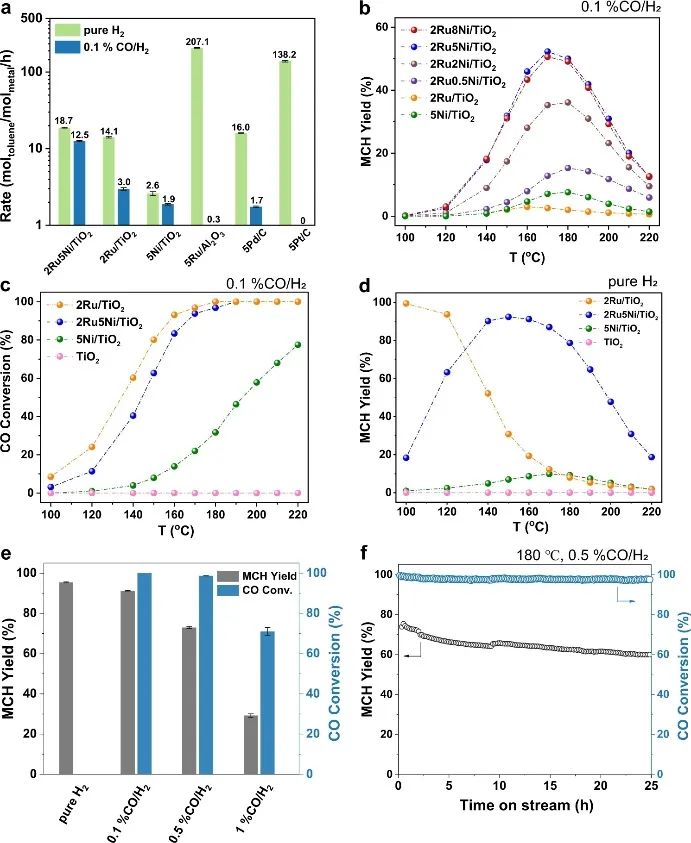

圖1.不同條件下催化劑的甲苯加氫性能

結(jié)構(gòu)表征

在煅燒的2Ru₅Ni/TiO₂中，觀察到Ru和Ni物種之間的共定位，表明NiO和RuO₂物種之間存在強(qiáng)烈的相互作用。從HAADF-STEM圖像和還原的2Ru₅Ni/TiO₂的相應(yīng)EDS元素圖發(fā)現(xiàn)，Ru和Ni物種均保持其高分散狀態(tài)。在5Ni/TiO₂中，Ni物種在煅燒后高度分散在TiO₂上，但在還原后劇烈聚集，尺寸分布為65.8?±?29.3?nm。還原后Ru和Ni的共定位仍然存在，有助于Ru物種限制總Ni物種的遷移（平均尺寸?=?8.1?±?3.6? nm）。這些結(jié)果表明，RuO₂和TiO₂之間的外延界面導(dǎo)致產(chǎn)生高度分散的Ru簇，由于在還原過程中Ru和Ni物種之間的強(qiáng)相互作用，進(jìn)一步促進(jìn)了Ni物種的穩(wěn)定性。

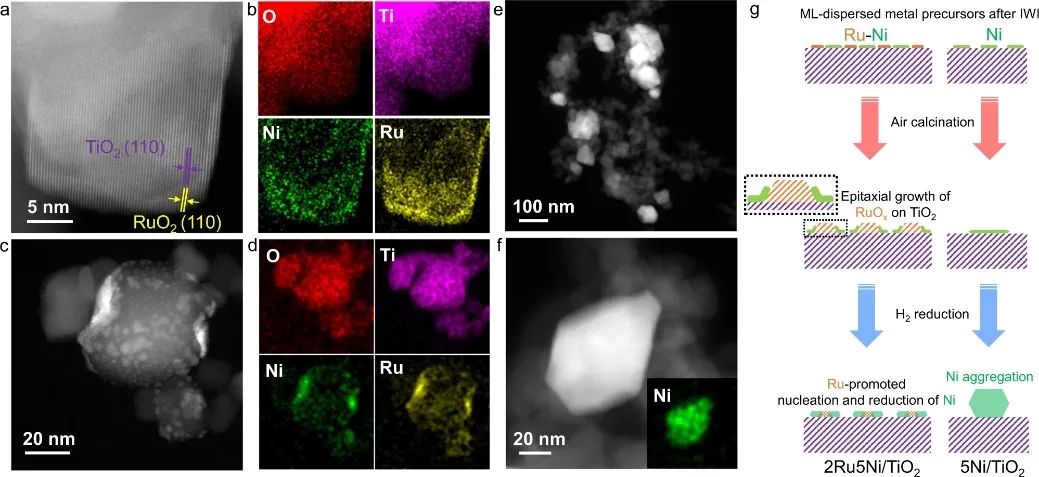

圖2.催化劑的合成和顯微鏡表征

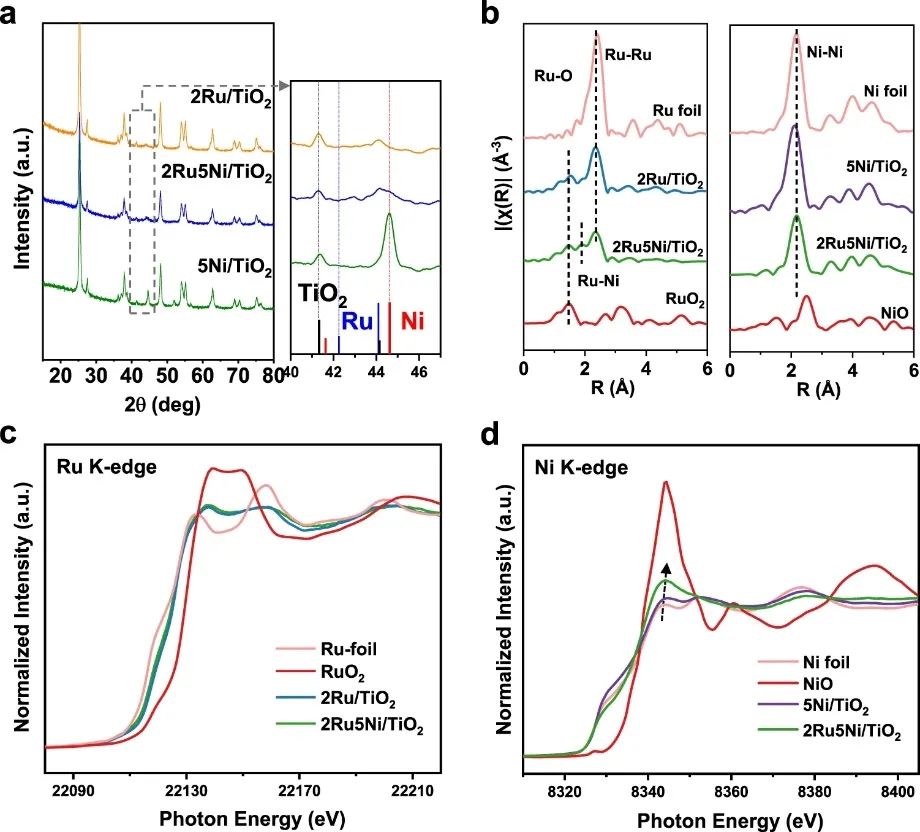

圖3. 2Ru/TiO₂、2Ru₅Ni/TiO₂和5Ni/TiO₂催化劑的結(jié)構(gòu)表征

機(jī)理研究

原位漫反射紅外傅里葉變換光譜（DRIFTS）發(fā)現(xiàn)，2Ru/TiO₂在經(jīng)過H₂活化和CO吸附（CO_ad），三個(gè)吸附帶與低配位（2072?cm^-1）和高配位Ru原子（2009?cm^-1）上的線性CO_ad相關(guān)，以及觀察到Ru-多羰基物種（2133?cm^-1）（α-1）。甲苯吸附后的特征伸縮振動(dòng)信號(hào)（β-1）可以完全被CO取代（β-2）。表明，CO在2Ru/TiO₂上的吸附比甲苯更具競(jìng)爭(zhēng)力。2Ru₅Ni/TiO₂在連續(xù)吸附CO和甲苯后，發(fā)現(xiàn)CO_ad從2079到2070?cm^-1和2016到2003?cm^-1的紅移（α-1, 2），表明甲苯的影響在CO吸附上。

此外，在2Ru₅Ni/TiO₂中僅觀察到與Ru表面相關(guān)的三個(gè)CO_ad帶（2136、2079和2016?cm^-1），而在CO后在5Ni/TiO₂中沒有留下CO_ad帶吸附（α-1），表明在這種情況下Ni和CO之間的相互作用很弱。CO-甲苯轉(zhuǎn)換結(jié)果表明，2Ru₅Ni/TiO₂上有兩種不同類型的CO和甲苯活性位點(diǎn)，導(dǎo)致這兩種反應(yīng)物之間的非競(jìng)爭(zhēng)吸附。Ru對(duì)CO具有更強(qiáng)的親和力，有助于CO活化和甲烷化，而高度分散的Ni物種是模擬粗制氫進(jìn)料中甲苯吸附和加氫的主要位點(diǎn)。

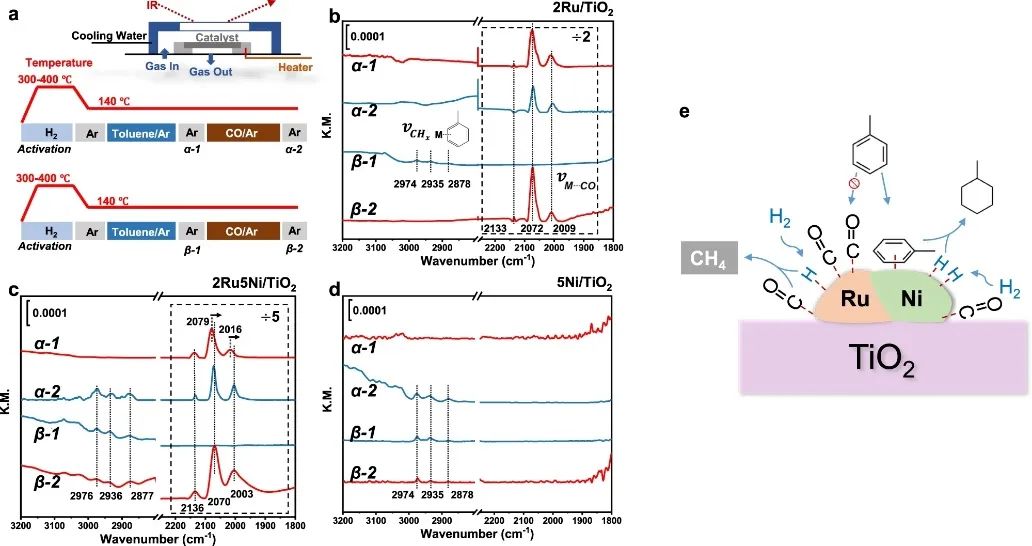

圖4. 原位DRIFT光譜研究機(jī)理

文獻(xiàn)信息

CO-tolerant RuNi/TiO₂ catalyst for the storage and purification of crude hydrogen. Nature Communications, 2022, DOI: 10.1038/s41467-022-32100-x.

https://doi.org/10.1038/s41467-022-32100-x.

原創(chuàng)文章，作者：Gloria，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/11/01/7359903ebc/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

北大馬丁&華理戴升，最新Nature子刊！

相關(guān)推薦

北大馬丁&華理戴升，最新Nature子刊！
