国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

成果簡介

非均勻固體電解質(zhì)界面（SEI）導(dǎo)致的樹枝狀鋰沉積嚴重阻礙了高能量密度鋰金屬電池的發(fā)展。盡管陰離子衍生SEI在改善鋰沉積均勻性方面具有獨特的優(yōu)勢，但其在實用條件下仍不令人滿意。

近日，清華大學(xué)張強教授提出通過陰離子受體調(diào)節(jié)陰離子的電解液結(jié)構(gòu)以構(gòu)建穩(wěn)定的陰離子衍生SEI。具有缺電子硼原子的三（五氟苯基）硼烷（TPFPB）陰離子受體可與雙（氟磺?；啺逢庪x子（FSI-）相互作用，并降低FSI-的還原穩(wěn)定性。此外，在TPFPB存在下，F(xiàn)SI-的聚集簇（AGG）類型在電解液中發(fā)生了變化，F(xiàn)SI-能與更多的鋰離子相互作用。因此，促進了FSI-分解形成Li₂S，從而提高了陰離子衍生SEI的穩(wěn)定性。結(jié)果，Li|LiNi_0.5Co_0.2Mn_0.3O₂電池在實用條件下，與常規(guī)陰離子衍生SEI的98次循環(huán)相比，具有TPPFB的陰離子衍生SEI獲得了194次循環(huán)。這項工作通過調(diào)控電解液中陰離子的電解液結(jié)構(gòu)，激發(fā)了構(gòu)建穩(wěn)定陰離子衍生SEI的新思路。

相關(guān)成果以題為“Stable Anion-Derived Solid Electrolyte Interphase by Regulating the Electrolyte Structure of Anions in Lithium Metal Batteries”發(fā)表在Angew. Chem. Int. Ed.上。

張強教授Angew：從電解液結(jié)構(gòu)入手，再延長鋰金屬電池一倍壽命！

圖文詳解

高濃電解液（HCEs）和局部高濃電解液（LHCEs）是兩種用于構(gòu)建陰離子衍生SEI的常用電解液體系。這項工作選擇由LiFSI-DMC/BTFE (1.0:1.5:2.0，摩爾比) 組成的典型LHCE，以構(gòu)建具有代表性的陰離子衍生SEI，表示為Base-LHCE。選擇典型的基于硼的陰離子受體TPFPB作為添加劑，通過極性分子間相互作用調(diào)節(jié)FSI-的電解液結(jié)構(gòu)，以達到修飾陰離子衍生SEI的目標。具體而言，在Base-LHCE中額外加入2.0 wt.% TPFP添加劑作為改性電解液，表示為TPFPB-LHCE。

理論計算

TPFPB分子作為陰離子受體，主要通過缺電子B原子與F或O原子之間的相互作用來吸引FSI-（圖 1a）。DFT計算顯示，TPFPB-FSI-通過B-F和B-O相互作用的結(jié)合能分別為-1.00和-0.83 eV（圖1b），表明FSI-和TPPFB之間的相互作用相對較強。此外，由于B-F和B-O相互作用，F(xiàn)SI-陰離子的最低未占分子軌道（LUMO）能級降低（圖 1c，d），表明FSI-陰離子在TPFPB-LHCE中的還原穩(wěn)定性降低。

圖1 理論計算

陰離子的電解液結(jié)構(gòu)分析

拉曼光譜用于分析HCE、Base-LHCE和TPFPB-LHCE中陰離子的電解液結(jié)構(gòu)（圖 2a）。FSI-在 710–780 cm^?1的振動帶被分解為接觸離子對（CIP）、AGG-I（FSI-結(jié)合1個鋰離子）和 AGG-II（FSI-結(jié)合2個鋰離子）。隨著在HCE中添加BTFE后，分配給AGG-II的峰面積比從4%增加到31%（圖 2b），表明稀釋劑的引入可以加強鋰離子和FSI-之間的相互作用。在TPFPB-LHCE中，分配給AGG-II的峰面積比進一步從31%增加到42%（圖 2b），這歸因于TPFPB和 FSI-之間的直接相互作用降低了該FSI-陰離子的電子密度，并迫使原始溶劑化的鋰離子與其他FSI-陰離子相互作用形成新的AGG-II?；贒FT計算和拉曼光譜分析，TPFPB可以通過B-F和B-O相互作用直接與FSI-相互作用，降低FSI-的還原穩(wěn)定性。此外，TPFPB的引入增加了電解液中AGG-II的比例。FSI-電解液結(jié)構(gòu)的變化會對其分解行為產(chǎn)生重大影響，從而改變SEI的成分。

圖2 FSI-的電解液結(jié)構(gòu)和衍生的SEI分析

SEI組成分析

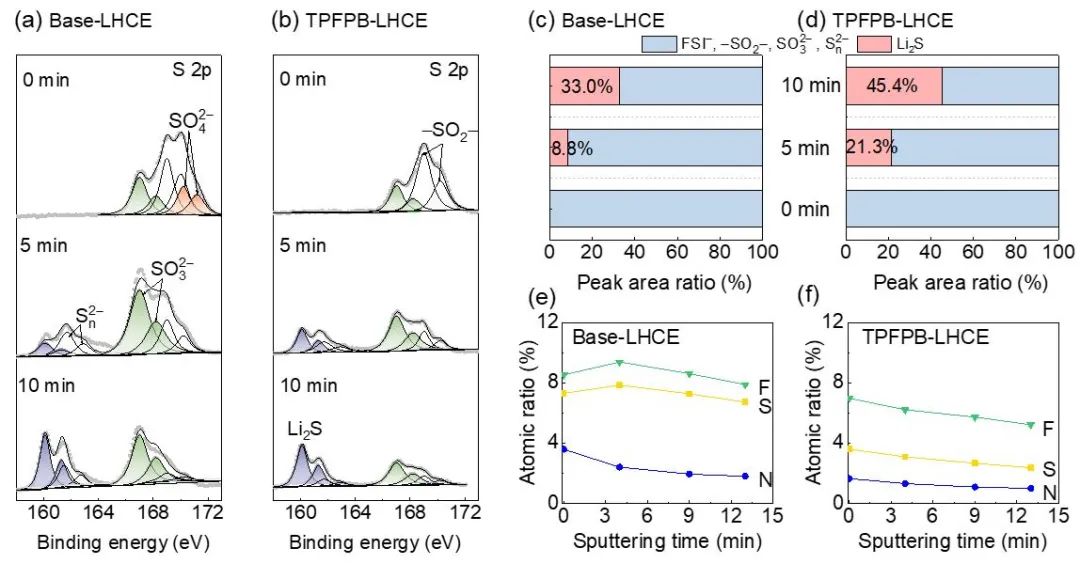

陰離子衍生SEI的組分被證明明顯受電解液中CIP、AGG-I和AGG-II之間比例的影響。XPS分析顯示，具有高氧化態(tài)的S物質(zhì) (SO₃^2-/-SO₂-) 位于SEI的外層，而在靠近鋰金屬負極的地方具有更多的Li₂S（圖 3a、b）。隨著濺射時間增加到10分鐘，在TPFPB-LHCE中形成的SEI中檢測到更高比例的Li₂S（45.4%），而在Base-LHCE中形成的SEI中僅為33.0%（圖 3c，d）。此外，在TPFPB-LHCE中形成的SEI中F、S和N的原子比低于在 Base-LHCE中形成的SEI（圖 3e、f），這表明在TPFPB-LHCE中FSI-分解較少。

基于對電解液結(jié)構(gòu)和SEI組分的分析，TPFPB的引入降低了FSI-的還原穩(wěn)定性，并增加了AGG-II形式存在的FSI-的量。FSI-的分解行為發(fā)生了改變，導(dǎo)致SEI中Li₂S的含量增加，這是FSI-的完全分解產(chǎn)物，這賦予SEI更好的鈍化能力。

圖3 SEI成分分析

鋰沉積形貌分析

利用SEM表征了Li|NCM523電池首次充電后的鋰沉積的形貌。在Base-LHCE 中觀察到具有結(jié)節(jié)狀（直徑約 8 μm）形態(tài)的多孔松散鋰沉積（圖 4a、b）。相比之下，在TPFPB-LHCE中形成了具有較大直徑（直徑約 15 μm）的致密鋰沉積（圖 4d、e）。具有低表面積的致密且大的鋰沉積可以極大地減輕鋰與電解液之間的寄生反應(yīng)。因此，在30次循環(huán)后，TPPFB-LHCE中形成的死鋰厚度（51 μm）比Base-LHCE中形成的（80 μm，圖 4c，f）薄得多。EIS證實死鋰的積累會導(dǎo)致界面電阻升高?？偠灾珽IS與鋰沉積形態(tài)相結(jié)合的結(jié)果表明，TPFPB-LHCE 中形成的SEI提高了SEI中鋰離子傳輸?shù)木鶆蛐圆⑹逛嚦练e致密，從而減輕了死鋰的積累并顯著降低了界面電阻。

圖4 不同電解液對鋰沉積的影響

實用條件下Li|NCM523的電化學(xué)性能

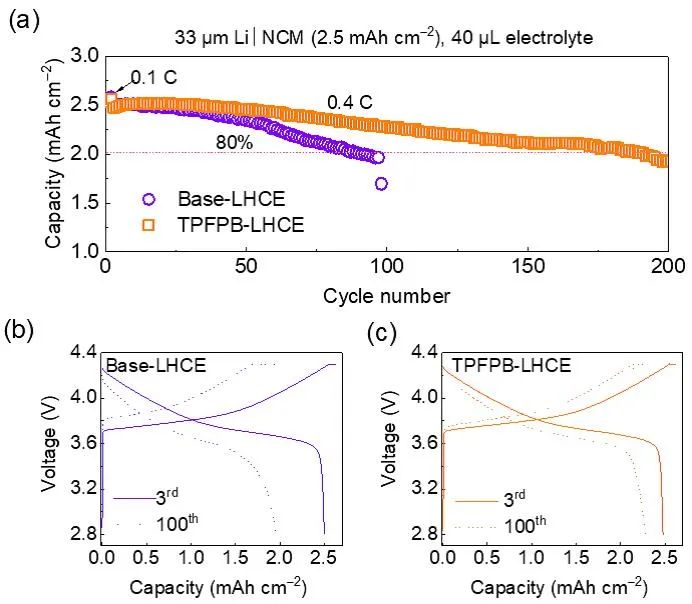

進一步利用Li|NCM523電池在薄鋰負極(33 μm)、高負載NCM523 (2.5 mAh cm^-2)正極和貧電解液(40 μL)等實用條件下評估了SEI的穩(wěn)定性。如圖5a所示，采用Base-LHCE電解液的Li|NCM523電池的放電容量在98次循環(huán)后迅速衰減。相比之下，在TPFPB-LHCE中循環(huán)的Li|NCM523電池在194次循環(huán)后保持了80%的容量保持率。相應(yīng)地，采用TPPFB-LHCE的電池在循環(huán)過程中表現(xiàn)出過電位的緩慢增加（圖 5b、c）。Li|NCM523電池在實用條件下循環(huán)性能的提高證實，通過陰離子受體調(diào)節(jié)陰離子的電解液結(jié)構(gòu)，可顯著提高陰離子衍生SEI的穩(wěn)定性。

圖5 Li|NCM523電池的電化學(xué)性能

總結(jié)展望

綜上所述，這項工作通過TPPFB陰離子受體調(diào)節(jié)FSI-陰離子的電解液結(jié)構(gòu)，構(gòu)建了穩(wěn)定的陰離子衍生SEI，顯著提高了Li|NCM523電池在實用條件下的循環(huán)性能。這項工作為通過調(diào)控電解液中陰離子的電解液結(jié)構(gòu)來提高陰離子衍生SEI 的穩(wěn)定性提供了一條新途徑。

文獻信息

Stable Anion-Derived Solid Electrolyte Interphase by Regulating the Electrolyte Structure of Anions in Lithium Metal Batteries. Angew. Chem. Int. Ed. 2021. DOI: 10.1002/anie.202107732

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/10/25/e93c27e4b5/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

張強教授Angew：從電解液結(jié)構(gòu)入手，再延長鋰金屬電池一倍壽命！

相關(guān)推薦

張強教授Angew：從電解液結(jié)構(gòu)入手，再延長鋰金屬電池一倍壽命！
