国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

東南徐春祥/暨大游道通Nano Energy：極化誘導(dǎo)內(nèi)電場控制BiFeO3納米纖維的壓電光催化和鐵光電化學(xué)性能

開發(fā)具有極化電場的無鉛鐵電體鐵酸鉍（BiFeO₃）以調(diào)節(jié)壓電光催化和鐵光電化學(xué)（PEC）中的電荷傳輸特性，是一項(xiàng)很有希望但也很有挑戰(zhàn)性的工作，特別是雜質(zhì)相和氧空位等缺陷導(dǎo)致弱極化和大BiFeO₃的漏電流。

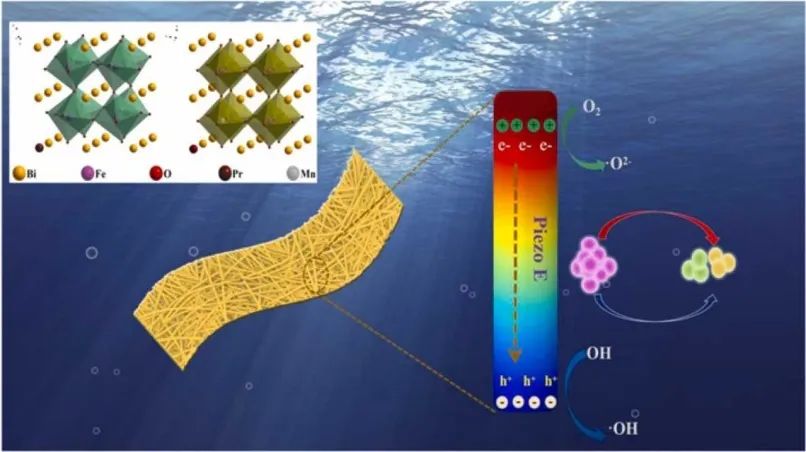

基于此，東南大學(xué)徐春祥教授和暨南大學(xué)游道通助理研究員（共同通訊作者）等人報(bào)道了一種簡便的靜電紡絲策略，通過A-位點(diǎn)Pr離子和B-位點(diǎn)Mn離子共摻雜來改性鐵酸鉍（BiFeO₃）納米纖維（BiPrFeMnO₃）。

通過上述方式，氧空位的濃度和Fe³⁺到Fe²⁺的化合價(jià)被顯著抑制，并獲得了菱形（R）到四方（T）相的晶型相界（MPB），從而導(dǎo)致更好的鐵電性能和更低的漏電流。

因此，BiPrFeMnO₃納米纖維能夠通過磁力攪拌（壓電效應(yīng)）和光照射（光催化效應(yīng)）產(chǎn)生較大的壓電電位，從而產(chǎn)生優(yōu)異的壓電光催化性能。

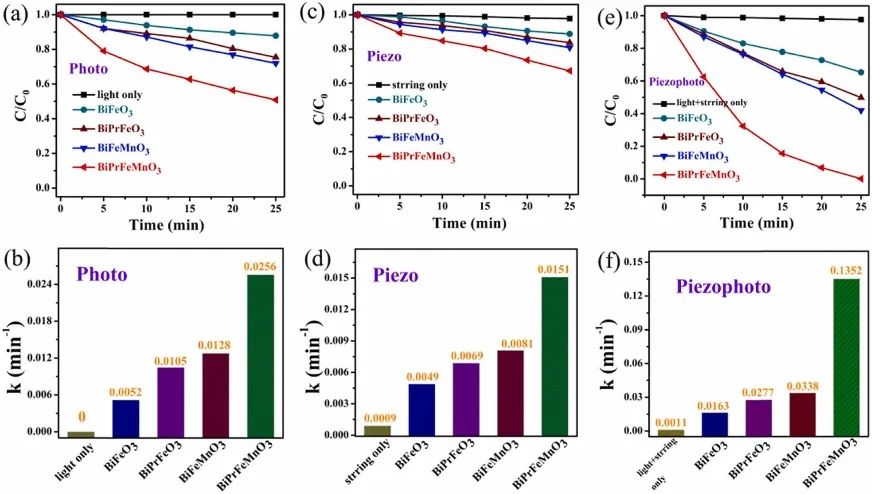

通過實(shí)驗(yàn)測試發(fā)現(xiàn)，BiPrFeMnO₃納米纖維對羅丹明B的降解率為0.1352 min^-1，分別比BiFeO₃、BiPrFeO₃和BiFeMnO₃高為8.29、4.3和4.2倍。

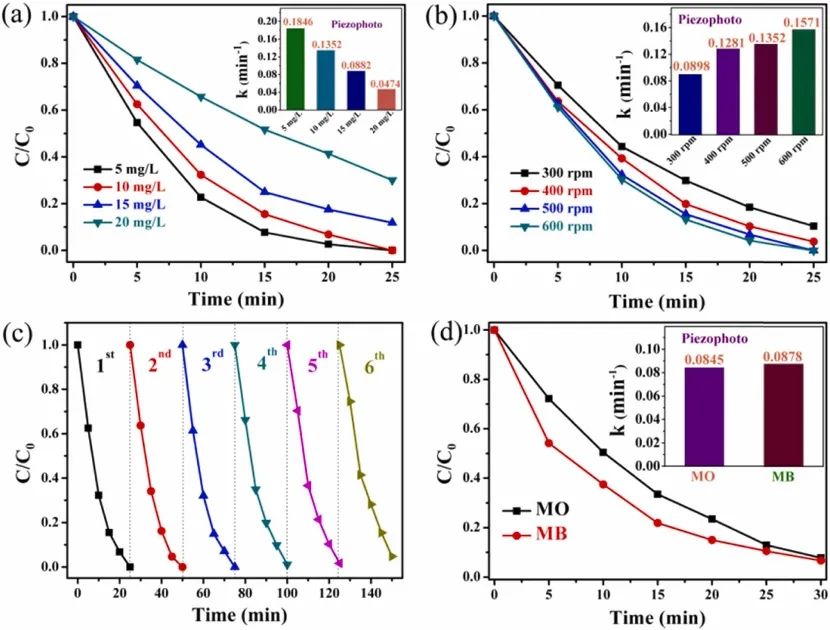

此外，在BiPrFeMnO₃中觀察到通過控制極化狀態(tài)優(yōu)化PEC性能。在模擬太陽光照射下，通過在+4和-4 V之間調(diào)整極化電壓，可以有效地將光電流調(diào)整16倍以上（0 V vs Ag/AgCl時(shí)為8.2-131.2 μA·cm^-2）。

同時(shí)，起始電位從-0.16到-0.18 V，有利于PEC反應(yīng)。該工作清楚地了解了鐵電極化和太陽能轉(zhuǎn)換的作用，并提供了一種開發(fā)高效壓電/鐵電納米材料的方法。

Polarization-induced Internal Electric Field to Manipulate Piezo-photocatalytic and Ferro-photoelectrochemical Performance in Bismuth Ferrite Nanofibers. Nano Energy, 2021, DOI: 10.1016/j.nanoen.2021.106852.

https://doi.org/10.1016/j.nanoen.2021.106852.

原創(chuàng)文章，作者：Gloria，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/10/16/cb9e57a443/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

東南徐春祥/暨大游道通Nano Energy：極化誘導(dǎo)內(nèi)電場控制BiFeO3納米纖維的壓電光催化和鐵光電化學(xué)性能

相關(guān)推薦
