国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

謝國強/邱華軍Small: 高強度增韌Zn-Li-Mn合金作為長壽命/無枝晶鋅負極

謝國強/邱華軍Small: 高強度增韌Zn-Li-Mn合金作為長壽命/無枝晶鋅負極
近年來,基于水系電解液的鋅離子電池(ZIBs)因其高安全性、低成本和高比容量而備受關(guān)注。然而,循環(huán)過程中鋅負極上枝晶的形成和副反應(yīng)抑制了其應(yīng)用。

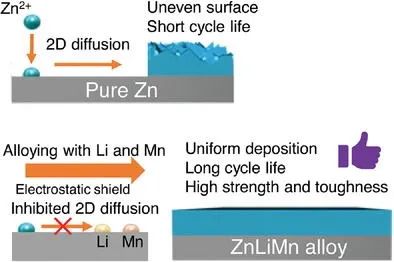

謝國強/邱華軍Small: 高強度增韌Zn-Li-Mn合金作為長壽命/無枝晶鋅負極
在此,哈爾濱工業(yè)大學(xué)(深圳)謝國強教授、邱華軍副教授及上海交通大學(xué)Kolan Madhav Reddy研究員等人設(shè)計了一種三元Zn-Li-Mn合金負極,以解決ZIBs中純Zn負極可逆性差和枝晶生長的問題。研究表明,犧牲Li/Mn來消耗電解液中的O2可防止鋅負極的副反應(yīng),所形成的陽離子也可通過靜電屏蔽機制抑制Zn2+的橫向擴散從而調(diào)節(jié)鋅的電沉積。因此,該合金負極極大地抑制了Zn枝晶的形成,還減輕了鋅基副產(chǎn)物的形成和鋅鈍化。
與對稱電池中的純鋅負極相比,增強型鋅基三元合金負極在1 mA cm-2的電流密度下表現(xiàn)出更好的可逆性,具有更低且更穩(wěn)定的30 mV的電鍍/剝離過電位。剝離和電鍍后合金負極的XRD和XPS表征證明其結(jié)構(gòu)在循環(huán)過程中不會發(fā)生變化,SEM圖像證明了ZnLiMn合金在不同電流密度下循環(huán)后的無枝晶形貌。
謝國強/邱華軍Small: 高強度增韌Zn-Li-Mn合金作為長壽命/無枝晶鋅負極

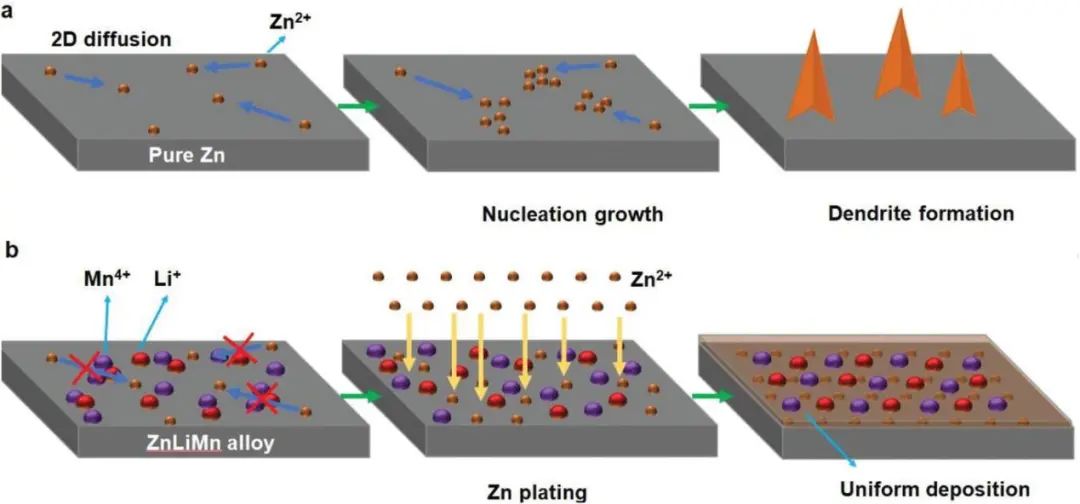

圖1. ZnLiMn合金抑制枝晶機制的示意圖
此外,基于合金負極的ZnLiMn/MnO2全電池也表現(xiàn)出比使用純鋅負極更好的性能。具體而言,ZnLiMn/MnO2全電池在1 C下表現(xiàn)出超過400次的高循環(huán)穩(wěn)定性,具有高達96% 的容量保持率,而Zn/MnO2電池僅能保持約200次循環(huán)。
在高達5 C的電流密度下進行測試時,ZnLiMn/MnO2全電池仍保持91.94 mAh g-1 的比容量,是Zn/MnO2電池的兩倍多。重要的是,ZnLiMn合金還顯示出顯著改善的機械性能(屈服強度和極限抗拉強度分別為238.4和284.4 MPa),其強度和韌性比純Zn高得多。因此,這種新設(shè)計的三元合金負極具有增強的電化學(xué)和機械性能,使其成為先進電池負極的有前景候選者。
謝國強/邱華軍Small: 高強度增韌Zn-Li-Mn合金作為長壽命/無枝晶鋅負極

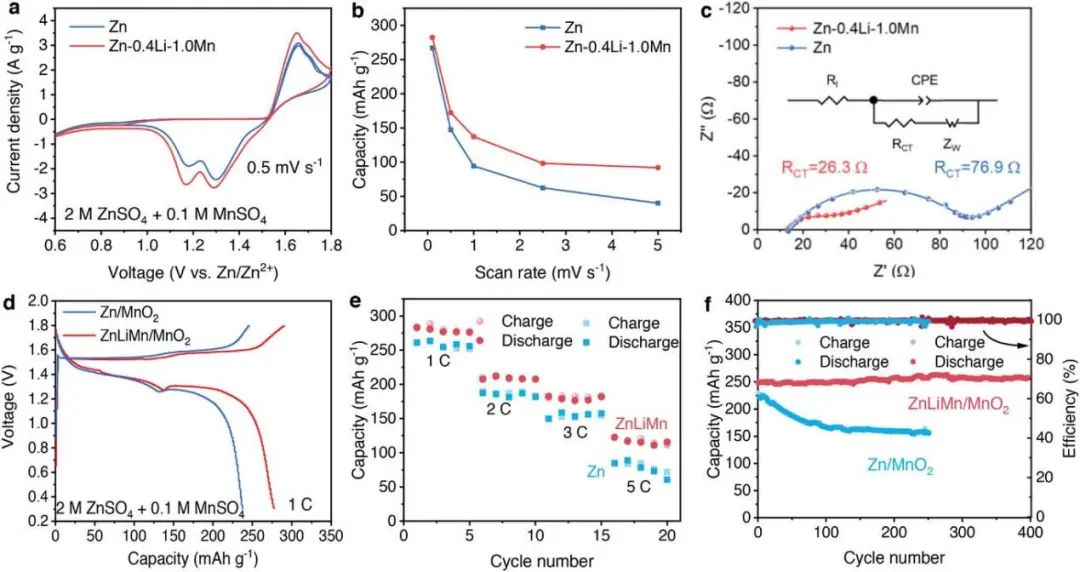

圖2. 基于三元合金負極的鋅離子全電池性能

Highly Strengthened and Toughened Zn-Li-Mn Alloys as Long-Cycling Life and Dendrite-Free Zn Anode for Aqueous Zinc-Ion Batteries, Small 2022. DOI: 10.1002/smll.202200787

原創(chuàng)文章,作者:v-suan,如若轉(zhuǎn)載,請注明來源華算科技,注明出處:http://www.xiubac.cn/index.php/2023/10/14/36ce791387/

(1)

相關(guān)推薦

禄丰县| 石棉县| 黄石市| 寿阳县| 米易县| 井研县| 衡南县| 那曲县| 万年县| 黔东| 柳江县| 积石山| 万源市| 镇江市| 法库县| 五寨县| 湖南省| 申扎县| 内江市| 修武县| 稻城县| 乐清市| 泉州市| 巩义市| 揭阳市| 巴塘县| 华安县| 酉阳| 治多县| 千阳县| 曲水县| 五原县| 准格尔旗| 龙游县| 乐昌市| 翼城县| 蒙自县| 北流市| 元阳县| 策勒县| 云梦县|
