鋰離子電池（LIBs）的性能不僅與組成材料的電化學性能密切相關，而且與這些材料的形態也相關。LIBs電極和隔膜的孔結構決定了鋰離子在電解質中的有效傳輸系數。低有效傳輸會增加離子電阻，導致電壓損失（過電位）、可用容量減小和倍率容量降低。此外，活性粒子周圍的炭黑結合域（CBD）分布對于確保整個電池循環壽命期間的低電子電阻和機械穩定性至關重要。單元中結構的精確三維（3D）表示，其中不同的材料相被區分和標記（即分割），有助于合理選擇材料、制造工藝和操作參數。

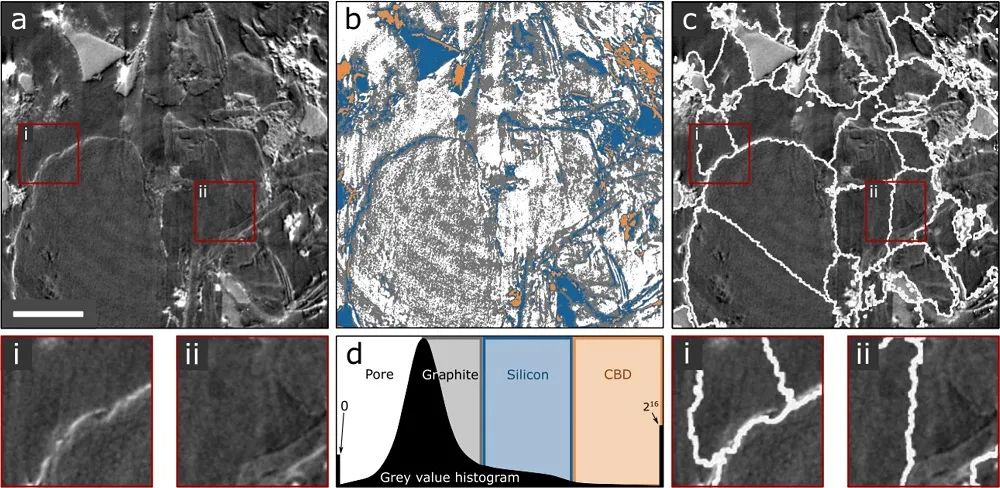

然而，獲得能夠精確分割和定量分析的3D重構仍然面臨挑戰，主要有以下原因：1）LIBs電極中存在發散的長度標度；2）關鍵組件之間的低對比度；3）碳基材料的低衰減。同時，在低導電活性粒子也含有導電添加劑（如納米級炭黑）的情況下，識別聚合物粘合劑域不僅需要高對比度，而且還需要高空間分辨率成像。因此，只能對具有有限數量活性粒子的小樣本體積進行定量成像，而分析活性材料分布需要 5 倍最大粒徑或約100 μm 到厘米范圍內才能具有代表性。此外，高分辨率成像通常需要很長的成像時間，使得通過對許多小樣本進行連續成像來獲得電極尺度上的統計相關數據變得很困難。

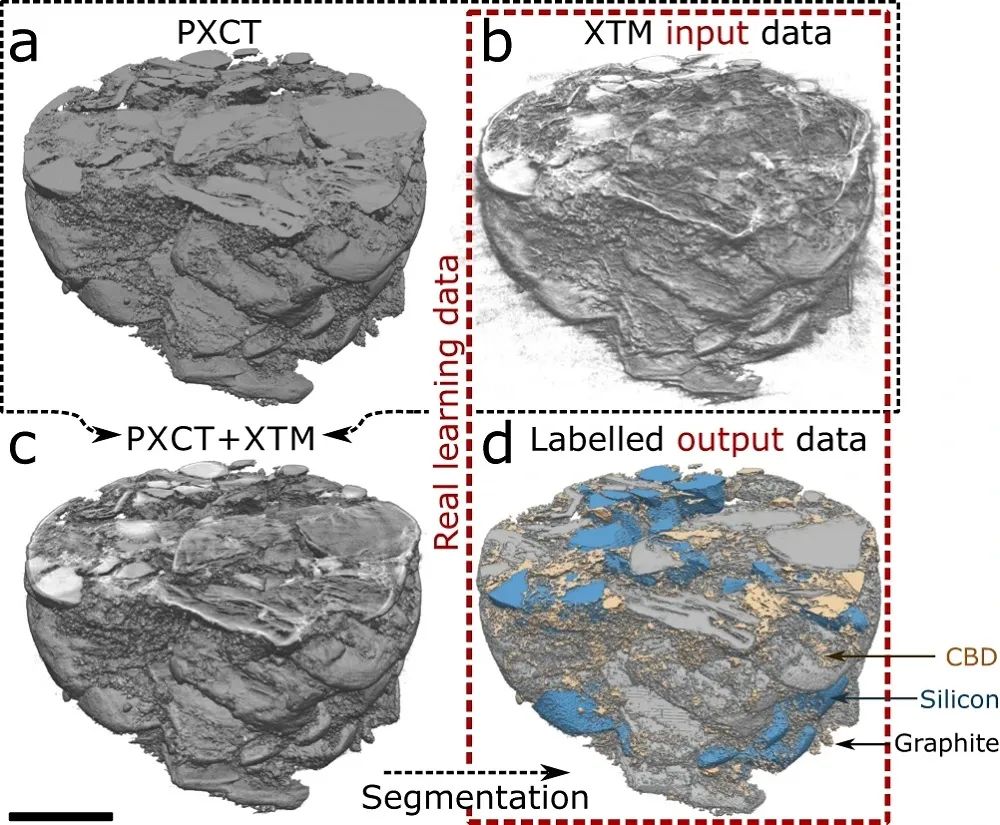

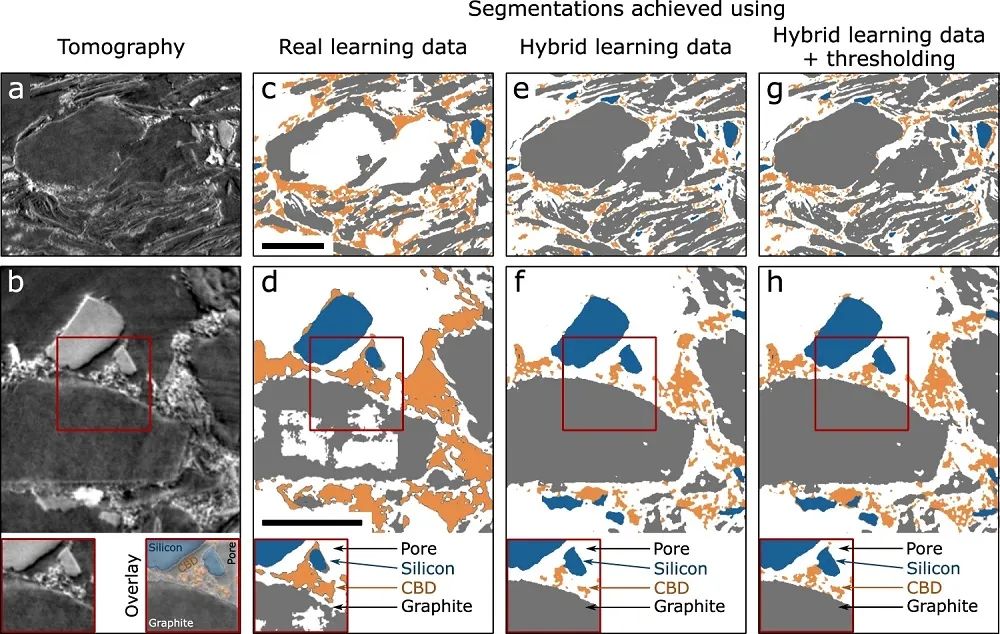

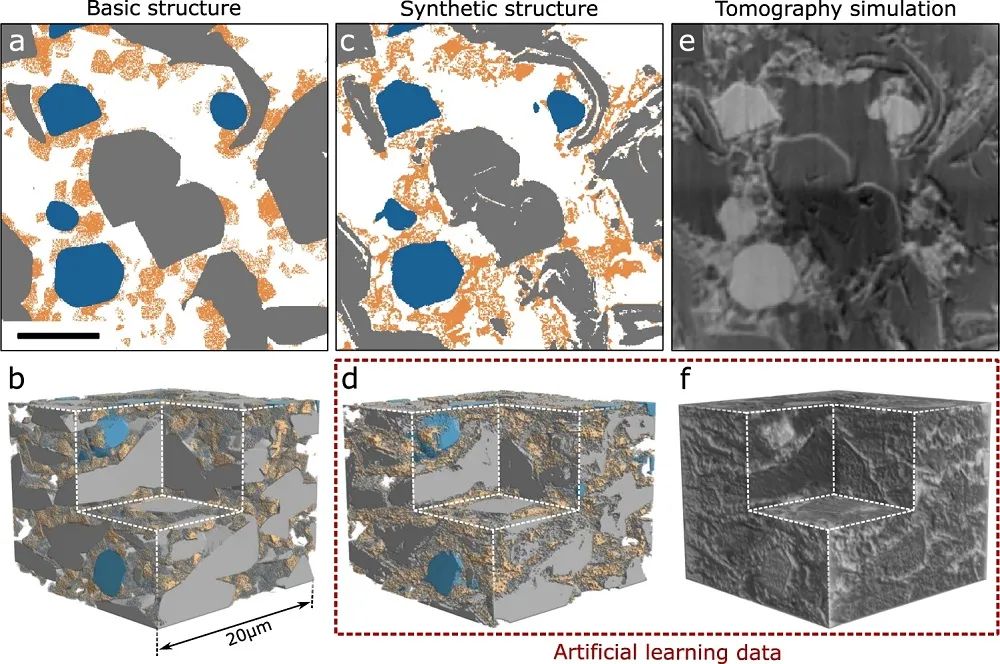

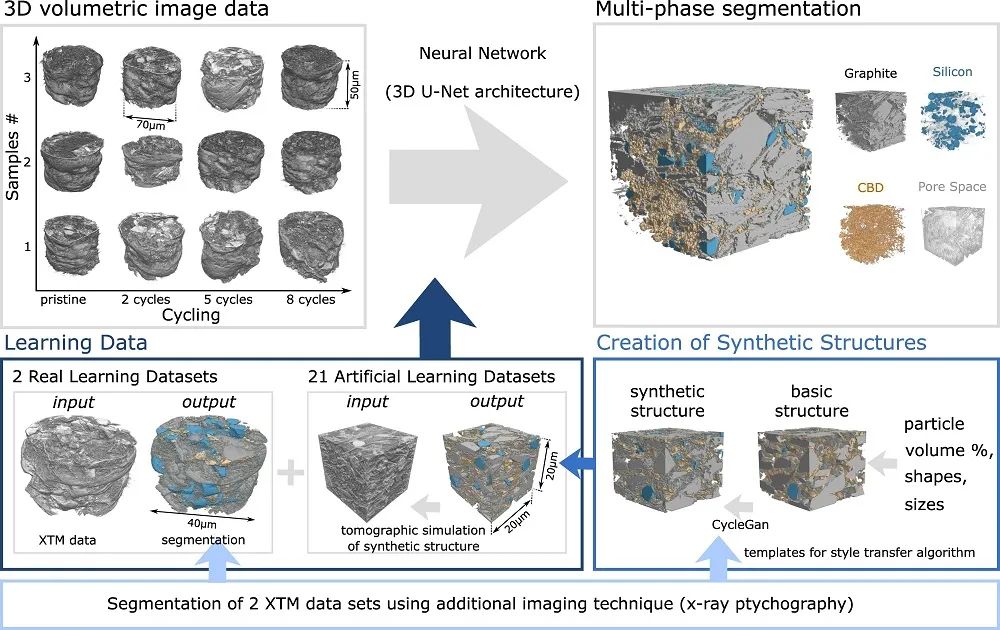

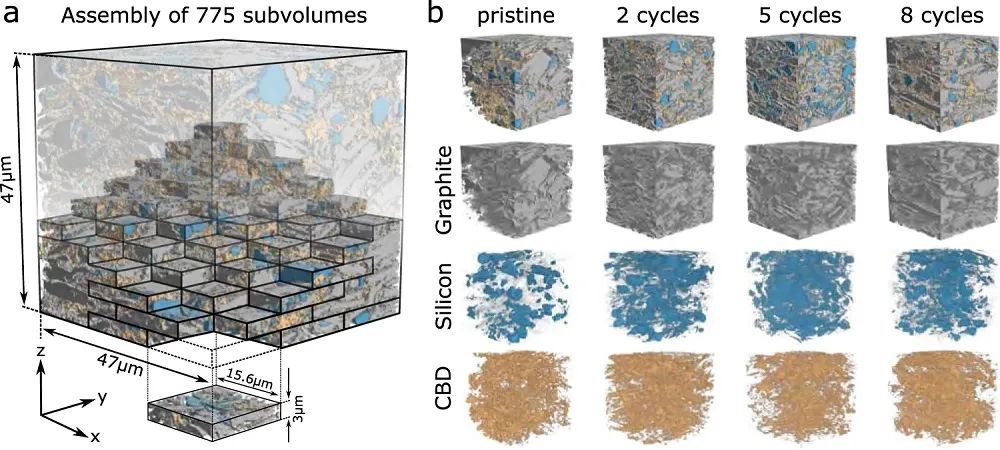

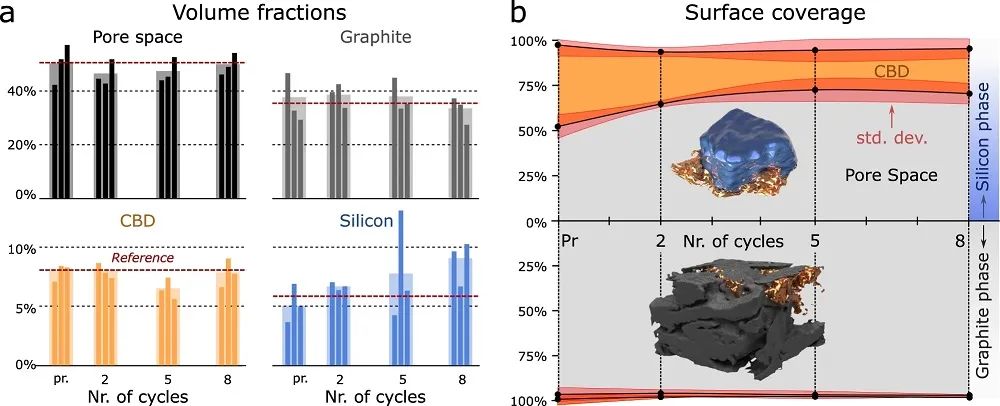

近日，瑞士蘇黎世聯邦理工學院Vanessa Wood（通訊作者）等人報道了一種使用深度學習工具實現電極體積圖像可靠分割的方法，克服了標準分割方法因?qū)Ρ榷炔蛔愣〉膯栴}。作者實現了用于分割的3D U-Net體系結構，為了克服通過成像實驗獲得的訓練數據的局限性，展示了如何生成合成學習數據，包括真實的人工電極結構及其層析重構，并將其用于增強網絡性能。作者應用該方法來分割石墨-硅復合電極的x射線斷層顯微術圖像，并且表明它在標準度量中是準確的。最后，作者將其應用于對電池運行期間炭黑和粘合劑疇的微觀結構演變進行統計意義上的分析。

綜上所述，該工作突出了除機器學習在電池中用于材料發現和故障預測的潛在用途外，利用計算機視覺空間中開發的算法分析電池內的化學和結構及其在循環過程中隨時間變化而演變具有重大潛力。收集和量化分析中存在明確定義錯誤的大型數據集的能力是過去基于試驗和錯誤的材料、電池設計和評估的關鍵，也是實現更高級別電池模型和模擬驗證的關鍵。

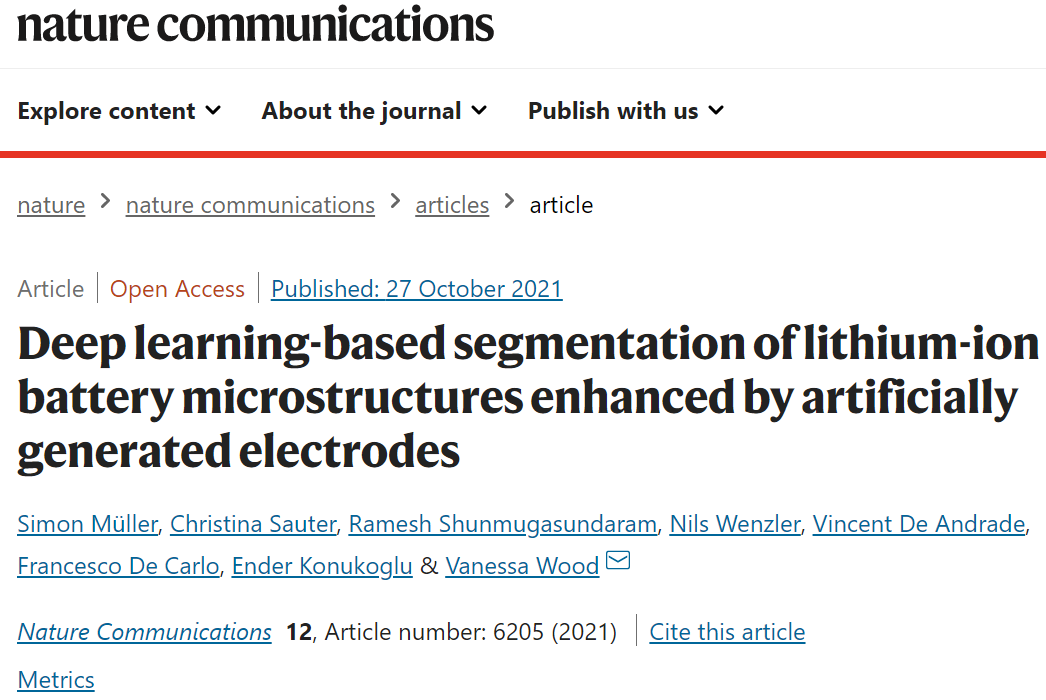

Deep learning-based segmentation of lithium-ion battery microstructures enhanced by artifificially generated electrodes.Nature Communications, 2021, DOI: 10.1038/s41467-021-26480-9.
