国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

鋰金屬具有高比容量（3860 mAh g-1）和低電化學電位（-3.04 V vs. SHE），這使得鋰金屬電池（LMB）有望成為下一代高能量密度電池系統(tǒng)，從而推動電動汽車市場的發(fā)展。但是，LMB的正極材料存在明顯的交叉穿梭問題。

具體而言，在電池循環(huán)過程中，層狀過渡金屬氧化物（例如富鎳正極材料（Ni-rich NMC）, 富鋰錳基正極材料（LMR））中多種過渡金屬離子溶解析出并沉積于鋰金屬負極（LMA）表面，這將導(dǎo)致電池阻抗急劇增大。

此外，層狀材料存在著氧析出問題，產(chǎn)生的氧氣會與鋰金屬反應(yīng)，引起安全問題。而當正極材料為硫時，其產(chǎn)生的多硫化物（LiPSs）則會遷移至負極，導(dǎo)致鋰金屬被污染并引起鋰硫電池電化學性能的衰退。這些正極交叉穿梭問題普遍存在于LMB中卻容易被忽略。

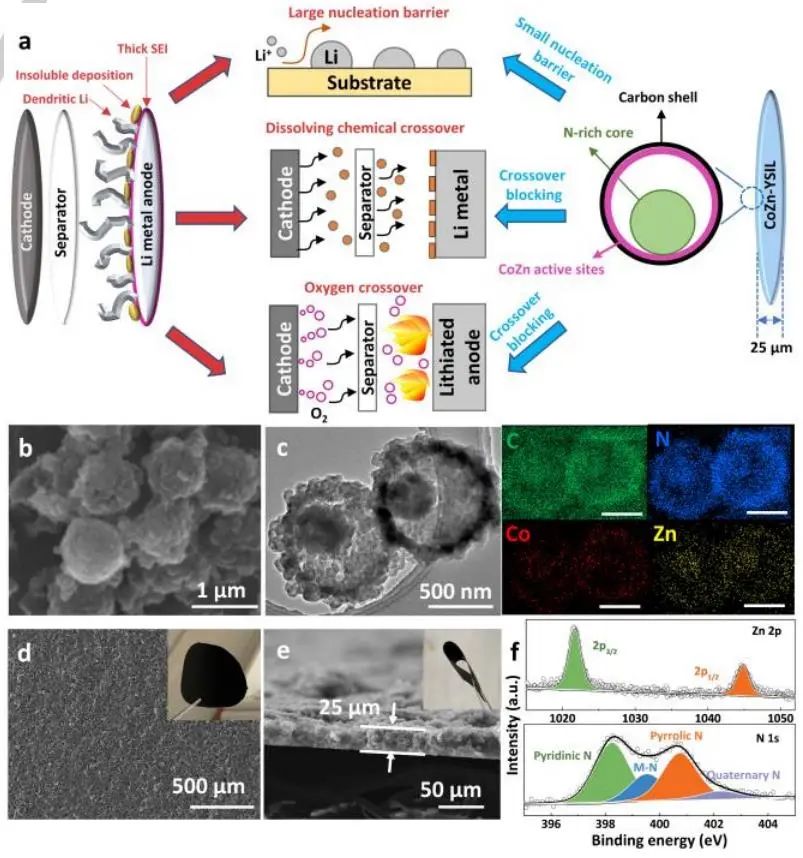

在此，香港理工大學陳國華教授、美國阿貢國家實驗室Khalil Amine博士及徐桂良博士共同報導(dǎo)了一種具有豐富活性位點的多功能自支撐薄膜夾層（CoZn-YSIL），通過同時調(diào)控鋰金屬沉積/析出過程和抑制正極交叉穿梭問題來提高鋰金屬電池的穩(wěn)定性。

其豐富的親鋰位點可降低鋰金屬沉積過電位并誘導(dǎo)形成穩(wěn)定的SEI，從而可以在大電流下（10 mA cm^-2）調(diào)控鋰金屬沉積/析出過程并減少枝晶。此外，X射線光電子能譜和原位X射線實驗結(jié)果顯示，夾層的富N骨架和Co, Zn活性位點可有效抑制多種正極交叉穿梭，從而顯著減少鋰金屬腐蝕。

電化學測試結(jié)果顯示，基于多種高載量正極（例如LiNi_0.7Mn_0.2Co_0.1O₂, Li_1.2Co_0.1Mn_0.55Ni_0.15O₂和S）的鋰金屬電池循環(huán)穩(wěn)定性被明顯提高。

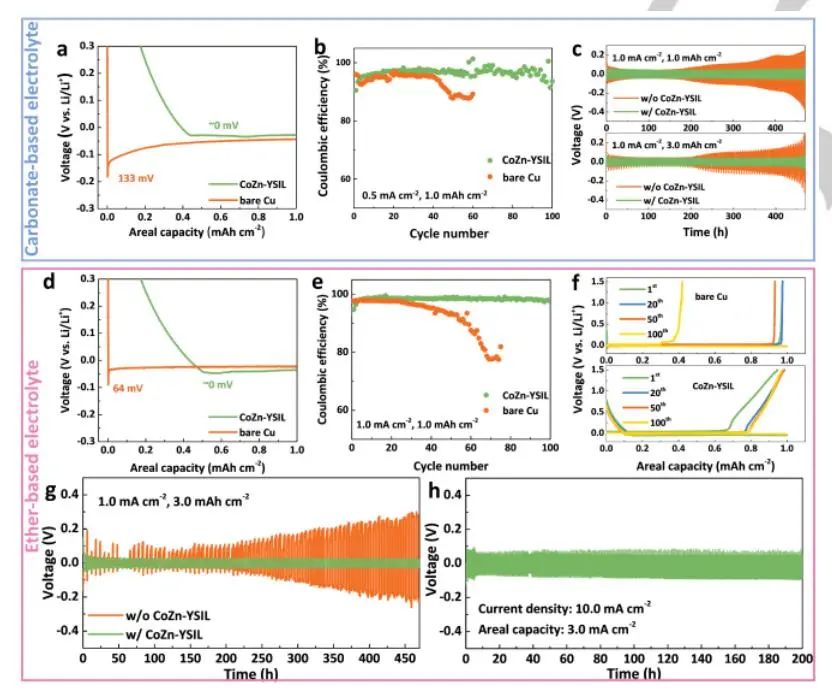

圖1. 不同電解質(zhì)中的電池性能

總之，該工作開發(fā)了一種具有親鋰性和多功能吸附能力的薄型（25微米）層間膜，通過調(diào)節(jié)鋰金屬沉積/脫出過程和抑制正極交叉穿梭，提高鋰金屬電池的循環(huán)穩(wěn)定性。CoZn雙活性位點的低鋰成核過電位，結(jié)合富含N的核殼結(jié)構(gòu)，可以有效提高鋰金屬沉積/脫出的穩(wěn)定性。

更重要的是，CoZn-YSIL的強結(jié)合能力可以很好地解決嚴重的正極交叉穿梭問題，在與高能正極（如NMC、LMR和S）耦合時，防止Li與正極產(chǎn)生的可溶性副產(chǎn)物及O₂發(fā)生副反應(yīng)。因此，在CoZn-YSIL的保護下，基于多種高能正極的LMB的循環(huán)穩(wěn)定性均得到了明顯改善。

此外，此工作還進行了一系列的相間研究以及原位HEXRD，以深入了解CoZn-YSIL穩(wěn)定LMB的效果。因此，該工作強調(diào)了夾層結(jié)構(gòu)設(shè)計對于解決正極交叉穿梭問題從而提高鋰金屬電池性能的重要性。

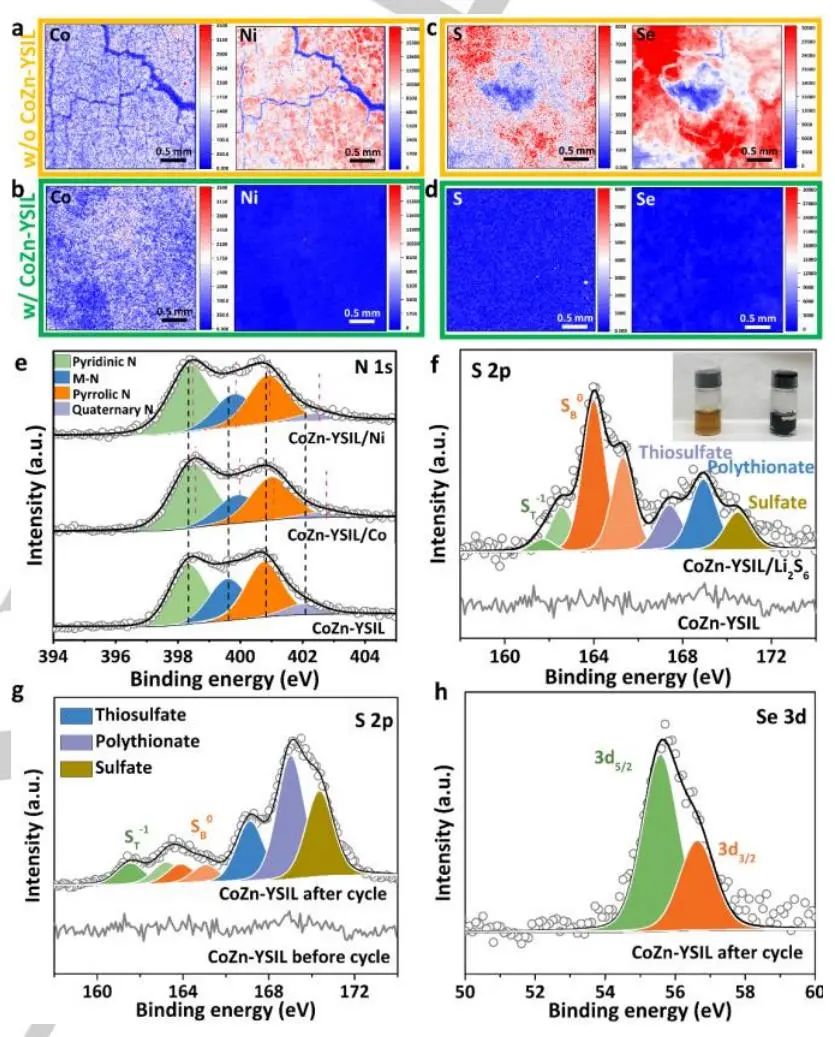

圖2. Li||NMC電池和Li||S電池中循環(huán)后的鋰金屬負極的XRM圖

Suppressing Universal Cathode Crossover in High-Energy Lithium Metal Batteries via a Versatile Interlayer Design，Angewandte Chemie International Edition 2023 DOI: 10.1002/anie.202217476

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/10/07/e2bc8db887/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

Angew.：多功能中間層設(shè)計抑制高能金屬鋰電池中的正極交叉

相關(guān)推薦
