国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

麥立強(qiáng)/徐林,最新AM!提升鋰離子傳輸有妙招!

麥立強(qiáng)/徐林,最新AM!提升鋰離子傳輸有妙招!
成果簡(jiǎn)介
有機(jī)-無(wú)機(jī)界面通過(guò)強(qiáng)界面相互作用增強(qiáng)了復(fù)合固態(tài)電解質(zhì)(CSEs)中Li+的傳輸。然而,惰性填料中Li+的非導(dǎo)電區(qū)會(huì)阻礙Li+高效傳輸通道的建立。基于此,武漢理工大學(xué)麥立強(qiáng)教授和徐林教授(通訊作者)等人利用亞1nm的無(wú)機(jī)簇鏈和有機(jī)聚合物鏈,提出了具有全活性Li+導(dǎo)電網(wǎng)絡(luò)的CSEs,以改善Li+的傳輸。無(wú)機(jī)簇鏈通過(guò)簡(jiǎn)單的混合溶劑策略在聚合物基體中單分散,其小于1 nm的直徑和超細(xì)的分散狀態(tài)分別消除了惰性填料和填料團(tuán)聚體內(nèi)部的Li+非導(dǎo)電區(qū)域,為界面相互作用提供了豐富的表面積。因此,由單分散簇鏈連接的三維網(wǎng)絡(luò)最終構(gòu)建同質(zhì)、大規(guī)模、連續(xù)的Li+快速傳輸通道。此外,為了優(yōu)化鋰離子路徑,提出了有機(jī)聚合物鏈沿?zé)o機(jī)簇鏈一維定向分布的猜想。
結(jié)果表明,所制備的CSEs在室溫下具有較高的離子電導(dǎo)率(0.52 mS cm-1)、較高的Li+遷移數(shù)(0.62)和更具流動(dòng)性的Li+(50.7%)。組裝的LiFePO4/Li電池具有優(yōu)異的穩(wěn)定性,在0.5 C下可循環(huán)1000次,在1 C下可循環(huán)700次。該研究為通過(guò)高效界面增強(qiáng)Li+傳輸提供了一種新策略。
研究背景
固態(tài)鋰電池(SSLBs)由于其高安全性和高能量密度而成為未來(lái)儲(chǔ)能設(shè)備的有希望的候選者。其中,有機(jī)-無(wú)機(jī)復(fù)合固態(tài)電解質(zhì)(CSEs)因其高離子電導(dǎo)率和高界面相容性而備受關(guān)注。無(wú)機(jī)填料與固體聚合物電解質(zhì)(SPEs)之間的強(qiáng)界面相互作用是在CSEs中有機(jī)-無(wú)機(jī)界面形成Li+快速傳輸通道的有效途徑,這也是惰性無(wú)機(jī)填料增強(qiáng)CSEs中Li+傳輸?shù)闹饕獧C(jī)制,因?yàn)槠鋬?nèi)部有Li+不導(dǎo)電區(qū)域。然而,起關(guān)鍵作用的惰性無(wú)機(jī)填料的功能面只占整個(gè)材料區(qū)域的一小部分,因此,惰性填料的尺寸越小,Li+不導(dǎo)電區(qū)域越少,比率越高。然而,較小的無(wú)機(jī)填料總是具有較高的表面能,使其更容易團(tuán)聚,這使得漿果狀的材料無(wú)法與聚合物基體形成快速的Li+導(dǎo)電界面,從而產(chǎn)生另一種Li+不導(dǎo)電區(qū)域。此外,Li+導(dǎo)電填料的團(tuán)聚也會(huì)影響CSEs的高效Li+路徑,降低其離子電導(dǎo)率。因此,解決填料的大尺寸和團(tuán)聚問(wèn)題是實(shí)現(xiàn)大規(guī)模、均勻、高效界面和增強(qiáng)Li+傳輸?shù)年P(guān)鍵。
對(duì)小尺寸材料進(jìn)行表面改性可以同時(shí)解決上述問(wèn)題。據(jù)報(bào)道,富含表面官能團(tuán)的量子點(diǎn)無(wú)機(jī)填料可以提高離子電導(dǎo)率和鋰轉(zhuǎn)移數(shù)中心。然而,小尺寸顆粒會(huì)導(dǎo)致界面不連續(xù),最終的鋰離子傳輸通道將以“界面-聚合物-界面”的形式存在,同時(shí)尺寸越小,通道越短,不利于鋰離子的快速轉(zhuǎn)運(yùn)。因此,尋找合適的小尺寸一維材料,實(shí)現(xiàn)其在聚合物基體中的超細(xì)分散狀態(tài),對(duì)于制備大規(guī)模、均勻、連續(xù)的有機(jī)-無(wú)機(jī)界面,提高鋰離子輸運(yùn)效率至關(guān)重要。
圖文導(dǎo)讀
麥立強(qiáng)/徐林,最新AM!提升鋰離子傳輸有妙招!

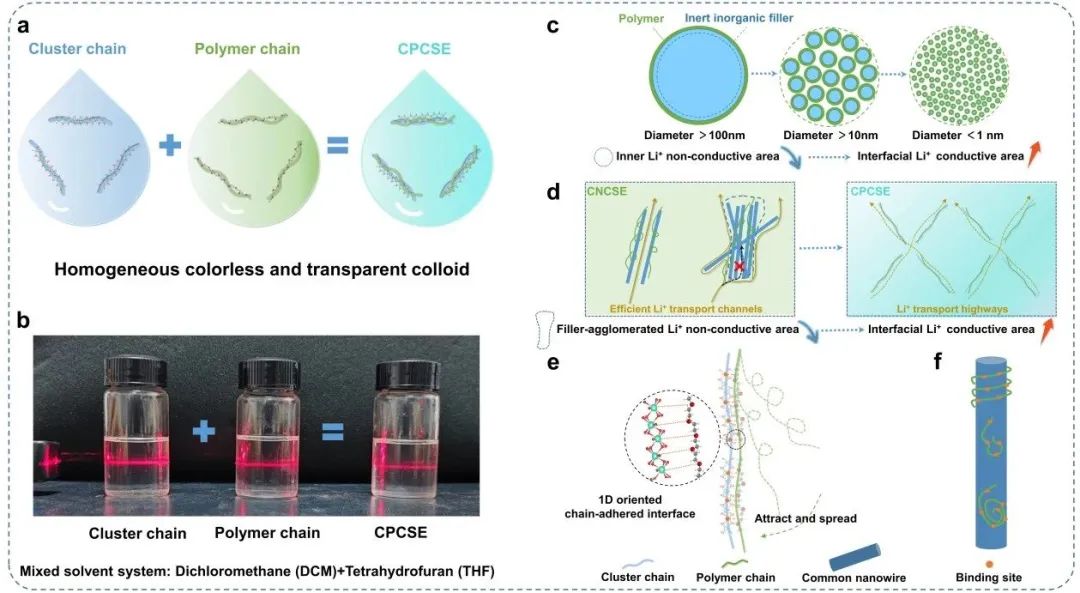

圖1.?固體電解質(zhì)中的有機(jī)-無(wú)機(jī)復(fù)合材料。a)簇鏈、聚合物鏈和CPCSE的均質(zhì)透明混合物示意圖。b)簇鏈、聚合物鏈和CPCSE混合溶劑體系中廷德?tīng)栃?yīng)的光學(xué)圖像。c)示意圖說(shuō)明中心界面區(qū)域的不同尺寸的填料。d) CPCSE和CNCSE中高效Li+傳輸通道示意圖。e) CPCSE中有機(jī)-無(wú)機(jī)復(fù)合過(guò)程和一維取向界面示意圖。f) CNCSE中不規(guī)則的有機(jī)-無(wú)機(jī)結(jié)合位點(diǎn)示意圖。
麥立強(qiáng)/徐林,最新AM!提升鋰離子傳輸有妙招!

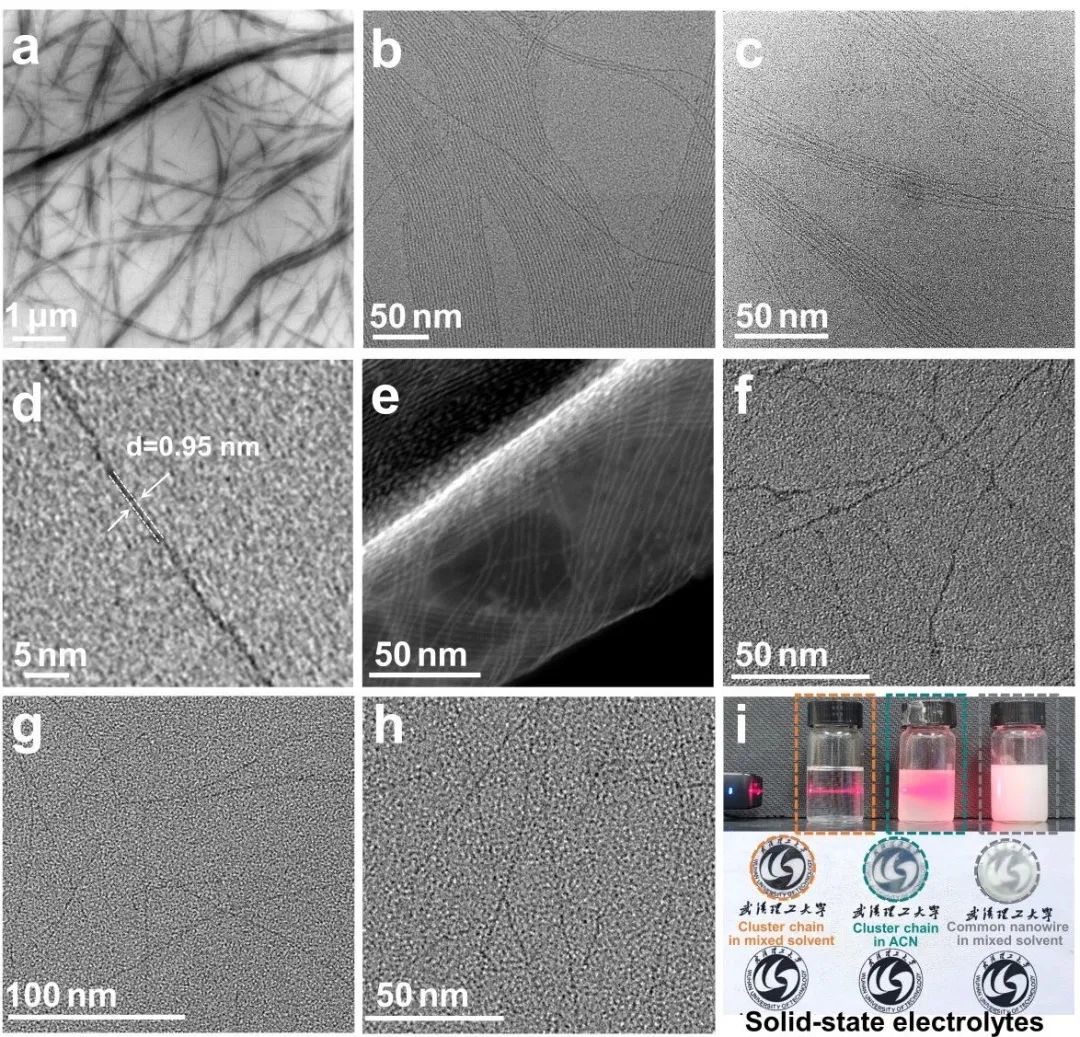

圖2.?簇鏈和復(fù)合固態(tài)電解質(zhì)的形貌。a)不同分散濃度下簇鏈的TEM圖像,a), b), c),簇鏈濃度逐漸降低。d) 直徑為0.95 nm的單個(gè)無(wú)機(jī)簇鏈的TEM圖像。e) 簇鏈的STEM圖像。f)簇鏈/PEO/LiTFSI混合液體的原位液體TEM圖像。g,h) CPCSE的超薄剖面TEM圖像。i) CSE混合物和CSE薄膜中的廷德?tīng)栃?yīng)光學(xué)照片,包括混合溶劑中的聚醚基CSEs簇鏈(橙色)、乙腈中的簇鏈(綠色)和混合溶劑中的普通納米線(灰色)。
麥立強(qiáng)/徐林,最新AM!提升鋰離子傳輸有妙招!

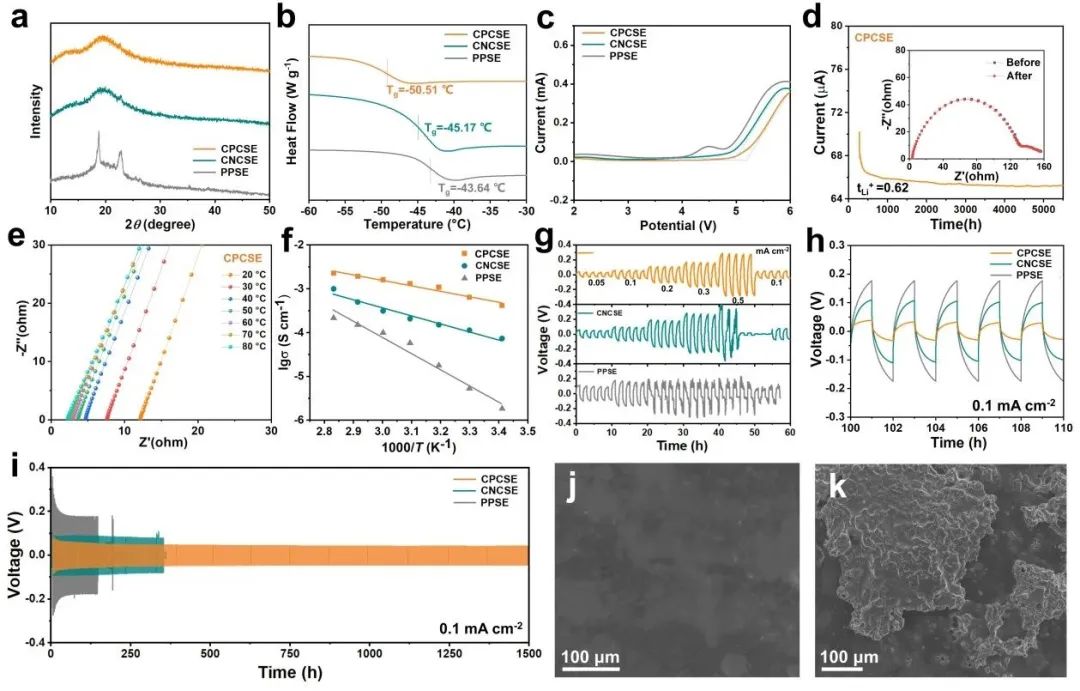

圖3.?結(jié)晶度、電化學(xué)性能和界面穩(wěn)定性。a) CPCSE、CNCSE和PPSE的XRD譜圖。b) CPCSE、CNCSE和PPSE的DSC配置文件。c) CPCSE、CNCSE和PPSE的線性掃描伏安曲線。d) CPCSE Li對(duì)稱(chēng)電池電流-時(shí)間曲線,插圖對(duì)應(yīng)的極化前后EIS曲線。e)不同溫度下CPCSE的EIS曲線。f)不同溫度下CPCSE、CNCSE和PPSE的Arrhenius圖。在g)階躍條件下,Li/CPCSE/Li、Li/CNCSE/Li和Li/PPSE/Li電池的恒電流鍍/剝膜工藝分別使電流密度從0.05 mA cm-2提高到0.5 mA cm-2,在h) 100-110和i) 1500 h時(shí)分別提高到0.1 mA cm-2。j) CPCSE和k) CNCSE Li對(duì)稱(chēng)電解槽循環(huán)300 h后Li金屬表面的SEM圖像。
麥立強(qiáng)/徐林,最新AM!提升鋰離子傳輸有妙招!

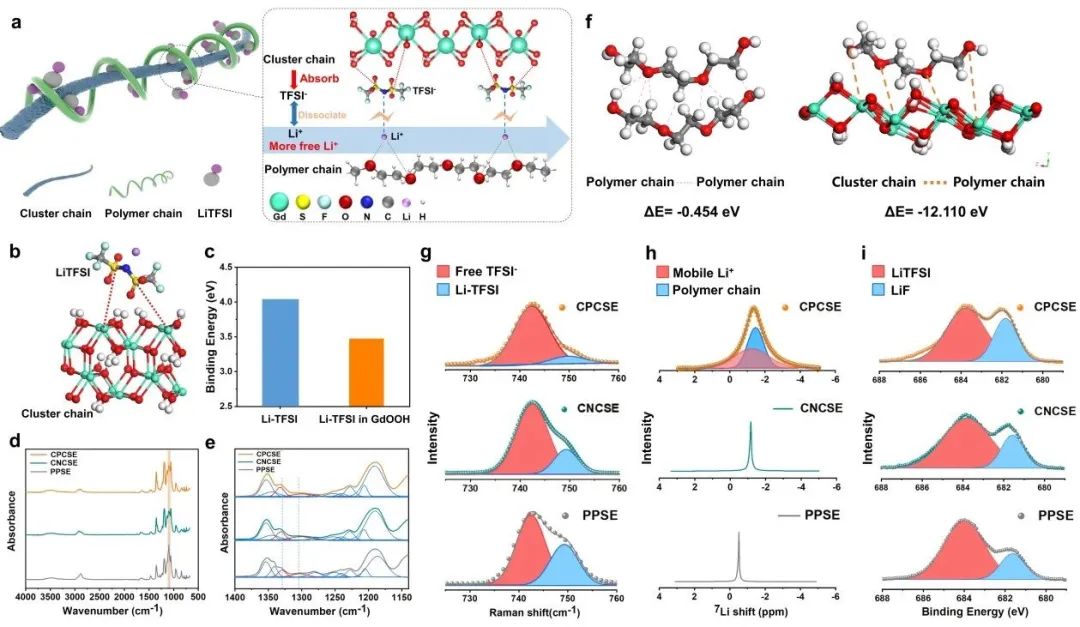

圖4. ?有機(jī)-無(wú)機(jī)界面機(jī)理分析。a)有機(jī)-無(wú)機(jī)界面中鋰離子傳輸增強(qiáng)機(jī)制示意圖。b,c)計(jì)算了TFSl–?結(jié)合能在鋰鹽和簇鏈表面吸附; LiTFSI(藍(lán)色)和GdOOH(橙色)。CPCSE、CNCSE和PPSE在d) 4000-600 cm-1和e) 1400-1140 cm-1的FTIR光譜。f)聚合物鏈間吸附能、簇鏈-聚合物鏈吸附能的理論計(jì)算。g) CPCSE、CNCSE和PPSE的拉曼光譜和h)?7Li固體核磁共振。i) Li金屬表面經(jīng)CPCSE、CNCSE和PPSE循環(huán)后的XPS光譜。
麥立強(qiáng)/徐林,最新AM!提升鋰離子傳輸有妙招!

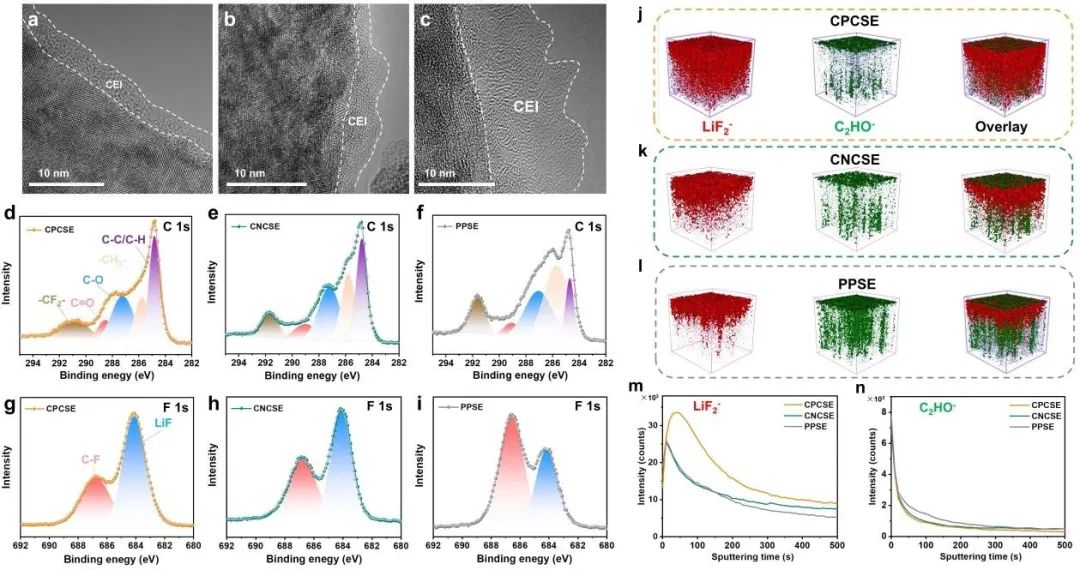

圖5.?用CEI對(duì)不同SSEs的NCM811陰極進(jìn)行了研究。a-c) NCM811粒子以不同的SSEs進(jìn)行固態(tài)全電池循環(huán)后的高分辨率TEM圖像。d-i) NCM811陰極C 1s和F 1s的XPS譜。j-l) TOF-SIMS循環(huán)NCM811陰極表面三維重建。循環(huán)NCM811陰極表面上m) LiF2?和n) C2HO的TOF-SIMS深度分布圖。
麥立強(qiáng)/徐林,最新AM!提升鋰離子傳輸有妙招!

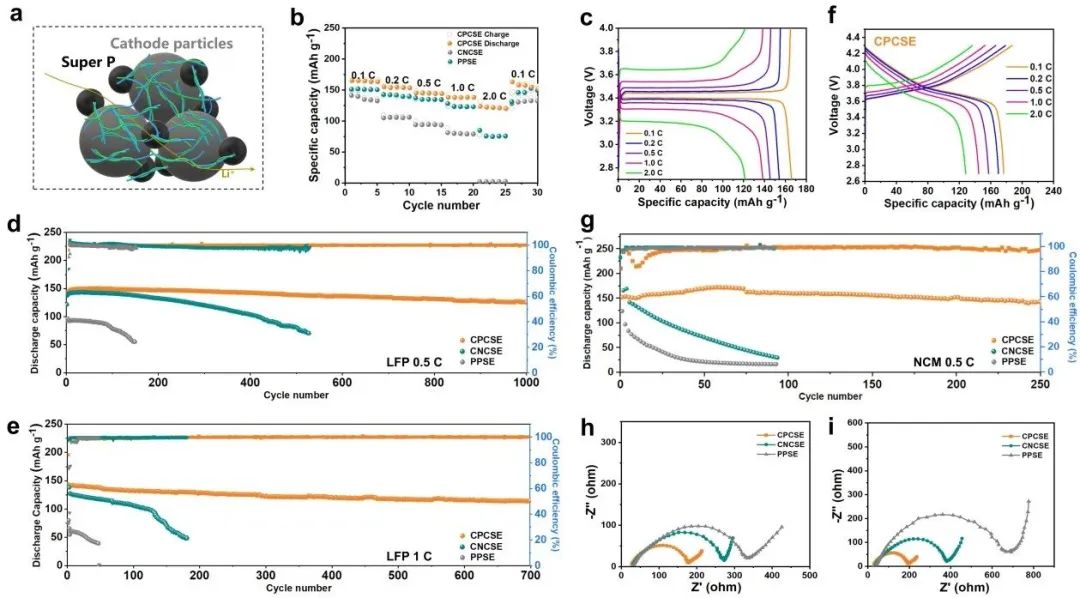

圖6.?固態(tài)全電池的電化學(xué)性能。a)復(fù)合陰極中鋰離子運(yùn)輸通道示意圖。b)不同速率下LFP/Li固態(tài)全電池的速率性能。c) LFP/Li固態(tài)電池在不同電流速率下的電壓-容量曲線。NCM811/Li固態(tài)全電池在d) 0.5 C, e) 1 C時(shí)的循環(huán)性能。f)不同電流速率下的電壓-容量分布。g) NCM811/Li固態(tài)全電池在0.5℃下的循環(huán)性能,LFP/Li固態(tài)全電池100次循環(huán)前后的EIS曲線。
總結(jié)展望
綜上所述,本文設(shè)計(jì)并制備了一種具有全活性Li+導(dǎo)電網(wǎng)絡(luò)的新型簇鏈/聚合物復(fù)合固體電解質(zhì),以增強(qiáng)Li+的傳輸。亞1 nm的無(wú)機(jī)團(tuán)簇鏈具有較小的內(nèi)部Li+非導(dǎo)電區(qū)域和豐富的暴露表面原子,這為聚合物鏈提供了更具體的界面區(qū)域。設(shè)計(jì)了一種相容的固相萃取和混合溶劑體系,實(shí)現(xiàn)了亞1 nm無(wú)機(jī)簇鏈在聚合物基體中的單分散,避免了團(tuán)聚導(dǎo)致的另一類(lèi)Li+非導(dǎo)電區(qū)域,構(gòu)建了均勻連續(xù)的Li+導(dǎo)電通道,放大了界面效應(yīng),提高了Li+輸運(yùn)效率。根據(jù)實(shí)驗(yàn)結(jié)果和理論計(jì)算,提出了有機(jī)聚合物鏈沿?zé)o機(jī)簇鏈一維定向分布的合理猜想。CPCSE具有較高的室溫離子電導(dǎo)率(5.2×10-4 S cm-1)、較高的Li+遷移數(shù)(0.62)、較大的Li+流動(dòng)分布(50.7%),使用CPCSE的LiFePO4/Li金屬和NCM811/Li金屬電池具有優(yōu)異的電化學(xué)穩(wěn)定性。本研究為突破當(dāng)前有機(jī)-無(wú)機(jī)復(fù)合固態(tài)電解質(zhì)研究領(lǐng)域的瓶頸提供了新的策略。
文獻(xiàn)信息
Cheng, Y.,?Liu, X.,?Guo, Y.,?Dong, G.,?Hu, X.,?Zhang, H.,?Xiao, X.,?Liu, Q.,?Xu, L.,?Mai, L.,?Monodispersed Sub-1?nm Inorganic Cluster Chains in Polymers for Solid Electrolytes with Enhanced Li-ion Transport.?Adv. Mater.?2023, 2303226.
https://doi.org/10.1002/adma.202303226

原創(chuàng)文章,作者:v-suan,如若轉(zhuǎn)載,請(qǐng)注明來(lái)源華算科技,注明出處:http://www.xiubac.cn/index.php/2023/10/07/024061ac22/

(0)

相關(guān)推薦

浦东新区| 昆明市| 伊宁县| 定安县| 桐城市| 来凤县| 涪陵区| 汉源县| 龙岩市| 教育| 奉节县| 东兴市| 右玉县| 三台县| 耿马| 历史| 溧水县| 湖南省| 梅州市| 攀枝花市| 溧水县| 开阳县| 汤阴县| 武城县| 普洱| 勐海县| 宜兰市| 沙坪坝区| 井研县| 宁城县| 息烽县| 金坛市| 那坡县| 鄂托克旗| 和静县| 西盟| 浦东新区| 建昌县| 阿巴嘎旗| 綦江县| 通许县|
