国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

1. JACS: 稀土原子摻雜誘導(dǎo)拉伸應(yīng)變，增強(qiáng)CuO_x上CO₂電還原為C₂₊

催化頂刊集錦：JACS、Angew.、AFM、ACS Catal.、Adv. Sci.、Small等成果

通過電催化CO₂還原反應(yīng)(CO₂RR)將CO₂轉(zhuǎn)化為增值原料和燃料，為同時(shí)減少CO₂排放和滿足不斷增長(zhǎng)的能源需求提供了一條可持續(xù)的途徑。與C₁產(chǎn)物相比，C₂₊產(chǎn)物(乙烯、乙醇和正丙醇)具有更高的能量密度和價(jià)值。

目前，銅可能是唯一能將CO₂轉(zhuǎn)化為C₂₊產(chǎn)物的催化劑，具有較高的活性和效率。同時(shí)，以往的研究表明，Cu⁺位點(diǎn)對(duì)提高C₂₊產(chǎn)物的選擇性起關(guān)鍵作用，銅離子不但可加強(qiáng)對(duì)*CO的吸附以促進(jìn)C?C偶聯(lián)反應(yīng)，亦可穩(wěn)定碳二中間體(例如OCCOH*)。然而，在CO₂RR過程中，Cu⁺在負(fù)電位下不穩(wěn)定，這限制了其大規(guī)模應(yīng)用。

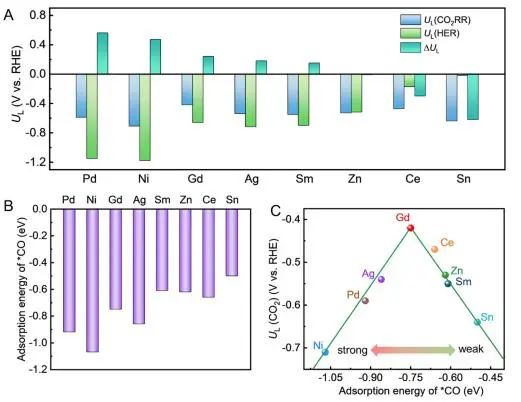

近日，中科院化學(xué)研究所韓布興和孫曉甫等首先計(jì)算了CO₂RR的熱力學(xué)極限電位與析氫反應(yīng)(HER)的差值，以及不同金屬摻雜的Cu₂O與*CO的結(jié)合能。結(jié)果表明，在Cu₂O中摻入原子Gd可以有效地改善催化劑的性能。

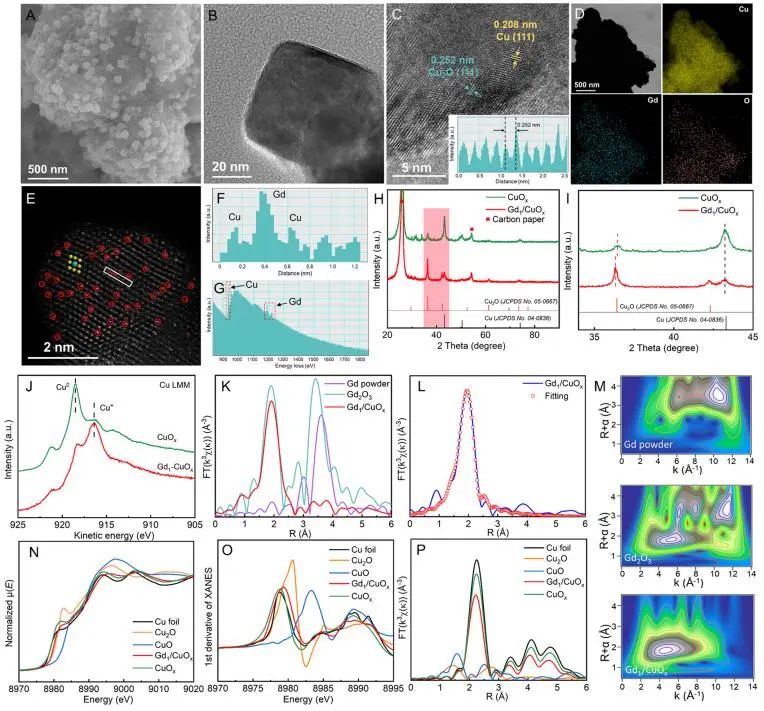

基于理論計(jì)算結(jié)果，研究人員通過一步溶劑熱法合成了Gd摻雜CuO_x催化劑(Gd₁/CuO_x)，其中原子分散的Gd具有獨(dú)特的電子結(jié)構(gòu)和較大的離子半徑，能夠有效穩(wěn)定Cu⁺離子并誘發(fā)拉伸應(yīng)變，從而使催化劑具有優(yōu)良的電化學(xué)CO₂還原為C₂₊產(chǎn)物的性能。

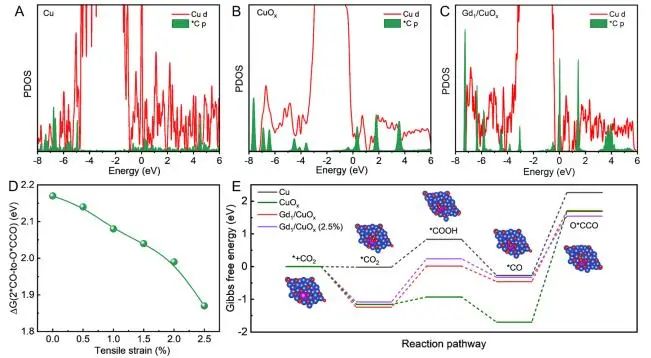

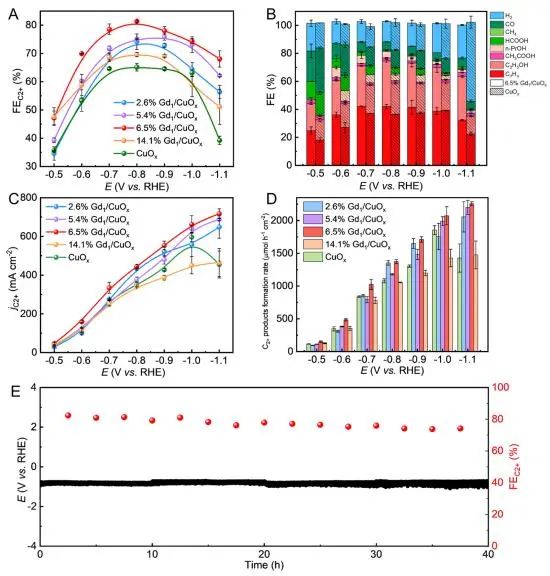

因此，所制備的Gd₁/CuO_x催化劑在?0.8 V_RHE下的C₂₊產(chǎn)物的法拉第效率(FE)為81.4%，C₂₊的部分電流密度為444.3 mA cm^?2。實(shí)驗(yàn)結(jié)果和理論計(jì)算表明，Gd原子摻雜和拉伸應(yīng)變?cè)鰪?qiáng)了關(guān)鍵中間體O* CCO的穩(wěn)定性，降低了C?C偶聯(lián)反應(yīng)的能壘，從而顯著提高了CO₂電轉(zhuǎn)化為C₂₊產(chǎn)物的活性。

綜上，該項(xiàng)工作證明了稀土金屬可以通過自身獨(dú)特的電子結(jié)構(gòu)和較大的離子半徑有效地改善銅基催化劑的CO₂RR性能，這為設(shè)計(jì)更多的高性能催化劑提供了一定的啟發(fā)。

Improving CO₂-to-C₂₊ Product Electroreduction Efficiency via Atomic Lanthanide Dopant-Induced Tensile-Strained CuO_x Catalysts. Journal of the American Chemical Society, 2023. DOI: 10.1021/jacs.3c02428

2. JACS: 氫自由基作用大，與N₂結(jié)合實(shí)現(xiàn)低電位電催化NH₃合成

電催化氮?dú)膺€原(NRR)反應(yīng)由于競(jìng)爭(zhēng)性析氫和較高的反應(yīng)能壘，一般存在NH₃選擇性和活性差的問題。從熱力學(xué)角度來看，NRR通常以類似于氫析出反應(yīng)(HER)所需的電位進(jìn)行，這解釋了為什么NH₃合成過程中法拉第效率(FE)極低(特別是在一個(gè)較大的外加偏壓下，HER反應(yīng)更有可能發(fā)生)。

從動(dòng)力學(xué)來看，*NNH的形成被認(rèn)為是一個(gè)限速步驟，由于其相對(duì)較大的能壘限制了NRR活性的提高。因此，必須構(gòu)建能夠平衡活性位點(diǎn)上H和N₂之間的競(jìng)爭(zhēng)并加速N₂還原過程的反應(yīng)動(dòng)力學(xué)的電催化劑，從而在低電位下提高NRR活性。

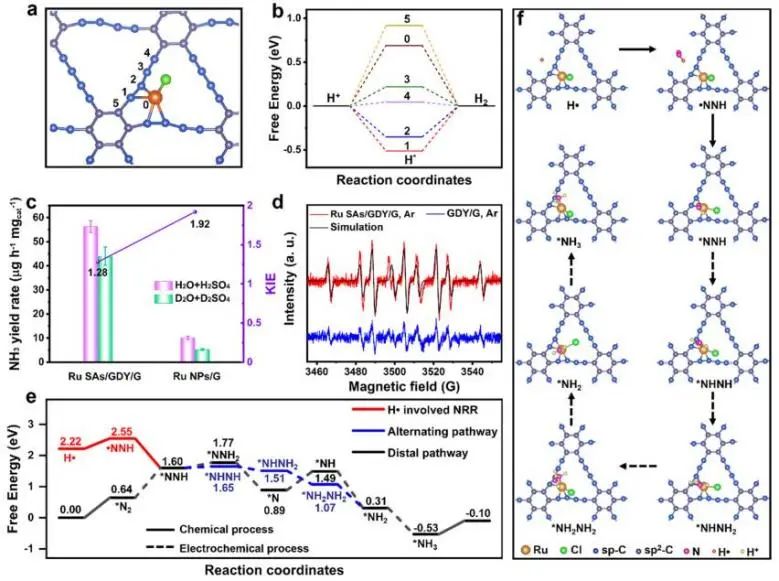

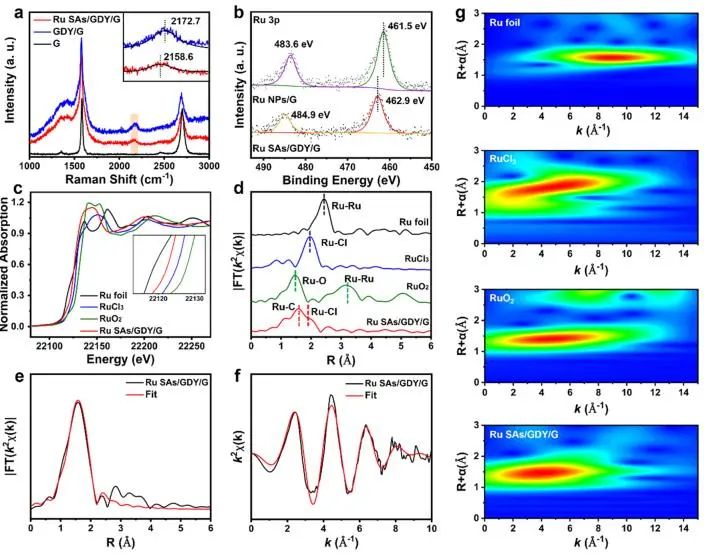

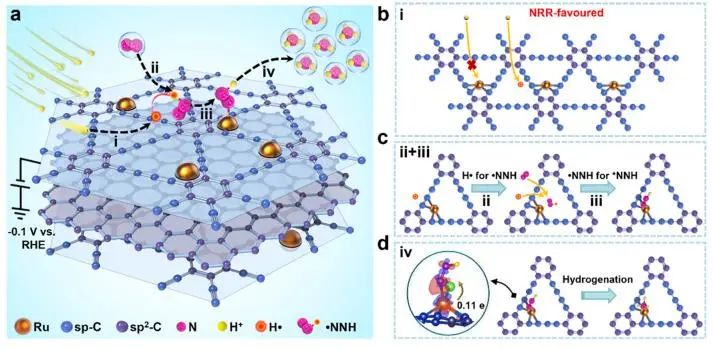

基于此，北京大學(xué)張錦、童廉明和南洋理工大學(xué)李述周等制備了一種高效的三明治結(jié)構(gòu)電催化劑(釕單原子錨定在石墨二炔/石墨烯上)(Ru SAs/GDA/G)。其中，H吸附和N₂加氫過程分別在空間分離的中心發(fā)生：石墨二炔(GDY)上形成H?，可以與N₂反應(yīng)生成NNH自由基(NNH?)；然后NNH?吸附在Ru單原子上生成*NNH；隨后*NNH經(jīng)過逐步加氫形成*NH₃，然后解吸形成NH₃。還有就是，H⁺優(yōu)先攻擊GDY而不是Ru單原子，有效地抑制了H在Ru活性位點(diǎn)的覆蓋，從而改善了NRR過程的氨氣的選擇性。

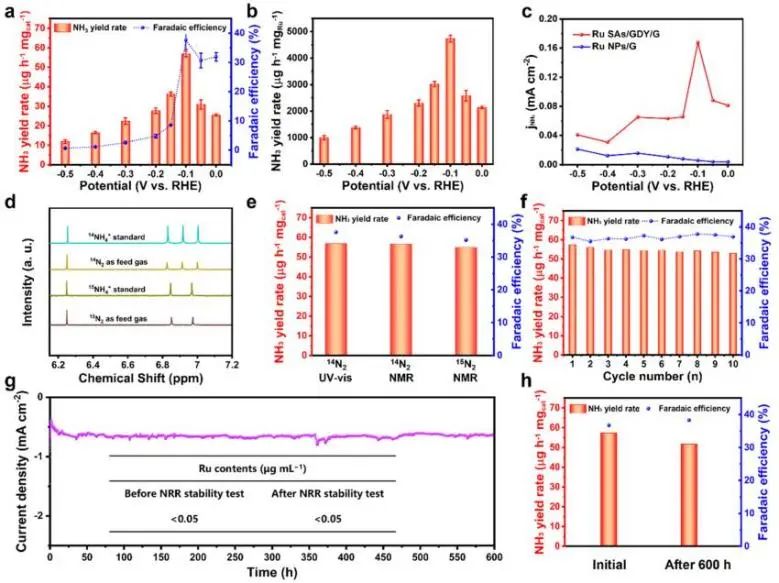

實(shí)驗(yàn)結(jié)果表明，在酸性Na₂SO₄溶液中，所制備的Ru SAs/GDA/G催化劑在?0.1 V_RHE下NH₃產(chǎn)率最高為56.8 μg h^–1 mg_cat.^–1(4.7 mg h^–1 mg_Ru^–1)，法拉第效率為37.6%，分別為Ru NPs/G的6.1和5.0倍。同時(shí)，該催化劑在0.5 M Na₂SO₄和0.1 M KOH中也能有效地催化NRR，在酸性Na₂SO₄溶液中所需電位最低。

此外，Ru SAs/GDA/G在?0.1 V下連續(xù)工作600小時(shí)，電流密度和NH₃產(chǎn)率幾乎沒有發(fā)生下降，并且反應(yīng)后材料的組分和形貌未發(fā)生明顯變化，表明該催化劑具有優(yōu)異的穩(wěn)定性。總的來說，該項(xiàng)工作提出了一種新的NRR中H?轉(zhuǎn)移機(jī)制，為用于電催化加氫反應(yīng)的高選擇性和活性電催化劑的設(shè)計(jì)提供了理論基礎(chǔ)。

Hydrogen Radical-Induced Electrocatalytic N₂ Reduction at a Low Potential. Journal of the American Chemical Society, 2023. DOI: 10.1021/jacs.3c01319

3. Angew.: 電子反轉(zhuǎn)優(yōu)化反鍵軌道占用，增強(qiáng)TiO₂/Au@MoS_2+x光催化產(chǎn)氫

太陽能轉(zhuǎn)化為氫能被認(rèn)為是緩解能源危機(jī)和環(huán)境污染的可持續(xù)途徑。然而，光催化劑上光生載流子的嚴(yán)重復(fù)合和活性位點(diǎn)的缺乏極大地限制了光催化劑的析氫反應(yīng)(HER)性能。為了克服上述問題，助催化劑改性策略被用于捕獲光生載流子，以及提供豐富的活性位點(diǎn)。對(duì)于活性位點(diǎn)，它不僅可以作為吸附中心，通過吸附原子氫(H_ads)來富集氫物種，還可以加速H_ads的耦合生成游離的H₂。

然而，目前開發(fā)的光催化劑中，特別是非貴金屬的活性位點(diǎn)-hads鍵強(qiáng)度由于其電子排列不合適，通常過強(qiáng)或過弱，嚴(yán)重限制了HER活性。因此，優(yōu)化活性位點(diǎn)?H_ads鍵能，以實(shí)現(xiàn)適度的H_ads吸附和解吸，對(duì)于最大限度地提高光催化劑的HER效率至關(guān)重要。

基于此，中國(guó)地質(zhì)大學(xué)(武漢)余家國(guó)和余火根等為了調(diào)制電荷轉(zhuǎn)移以有利于氫解吸，提出了電子反轉(zhuǎn)策略，即通過構(gòu)建富電子S^(2+δ)?活性位點(diǎn)來增加S?H_ads的反鍵軌道占用(通過在助催化劑和光催化劑之間引入電荷反轉(zhuǎn)介質(zhì)來實(shí)現(xiàn))。

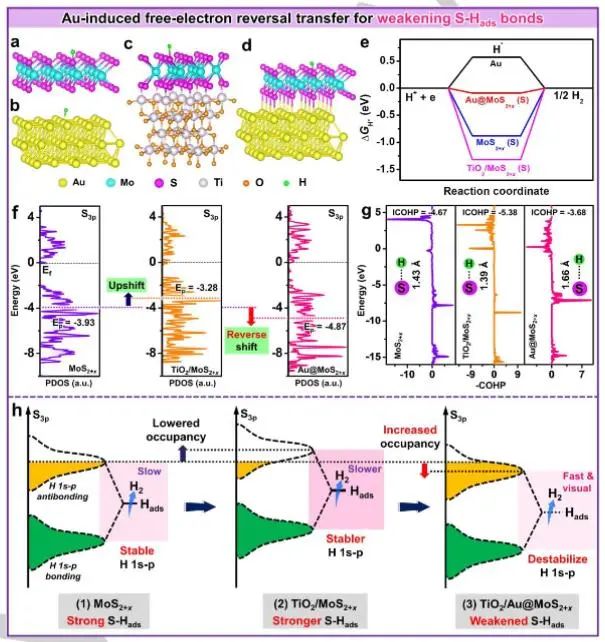

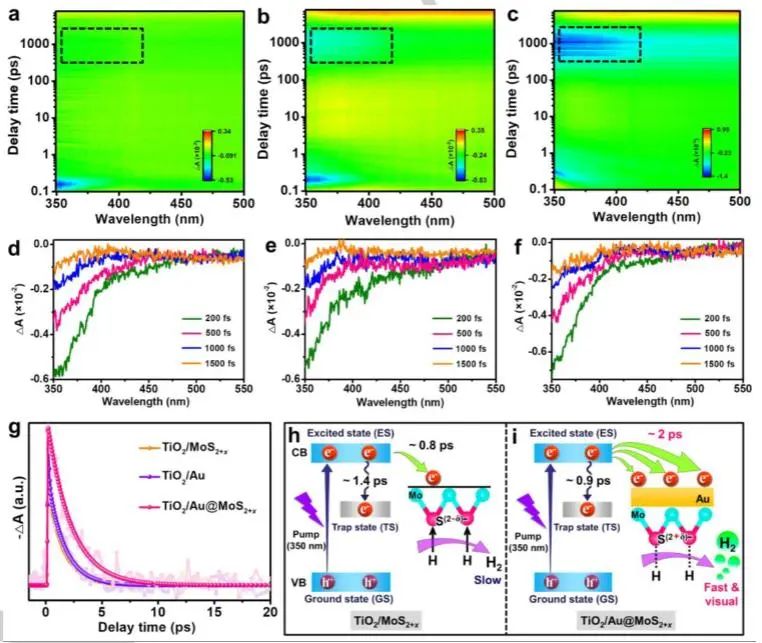

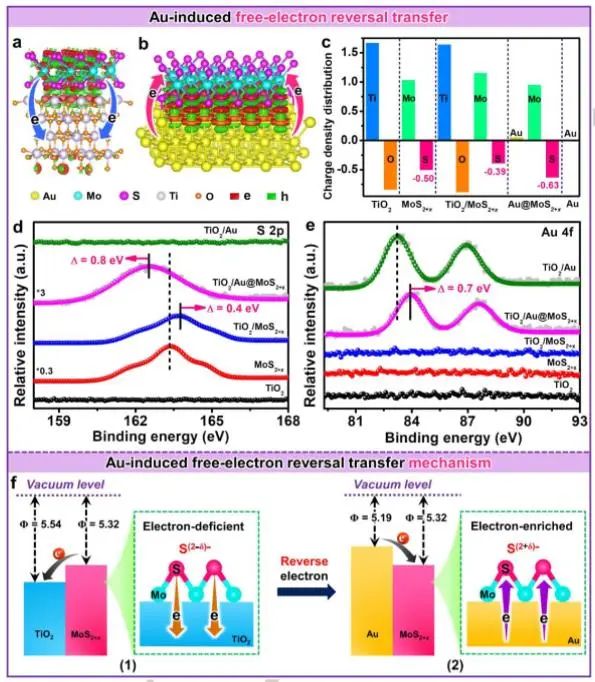

具體而言，研究人員在TiO₂基板上生長(zhǎng)Au，隨后在Au上構(gòu)建MoS_2+x形成Au@MoS_2+x核殼結(jié)構(gòu)。其中，Au作為中間介質(zhì)，逆轉(zhuǎn)了富硫MoS_2+x向TiO₂的電子轉(zhuǎn)移，生成富電子S^(2+δ)?活性位點(diǎn)以增加S?H_ads在Au@MoS_2+x催化劑中的反鍵軌道占用。反鍵軌道占用率的增加有效地破壞了H 1s-p反鍵的穩(wěn)定性，削弱了S?H_ads鍵，實(shí)現(xiàn)了H_ads的快速解吸，快速產(chǎn)生大量可見的H₂氣泡。

實(shí)驗(yàn)結(jié)果表明，優(yōu)化的TiO₂/Au@MoS_2+x(0.5wt%)光催化劑上H₂產(chǎn)率高達(dá)7858.1 μmol h^?1g^?1(AQE=38.1%)，分別比TiO₂/MoS_2+x(1811.3 μmol h^?1g^?1)和TiO₂/Au(13 μmol h^?1g^?1)高4.3倍和1.8倍。

此外，H₂生產(chǎn)循環(huán)試驗(yàn)結(jié)果表明，TiO₂/Au@MoS_2+x(0.5wt%)光催化劑具有優(yōu)異的光催化穩(wěn)定性和高周轉(zhuǎn)率(TON為7858.1)?？傊?，本研究不僅揭示了光催化劑載體對(duì)助催化劑活性位點(diǎn)效率的影響，而且也為設(shè)計(jì)高效的光催化提供了思路。

Reversing Free-Electron Transfer of MoS_2+x Cocatalyst for Optimizing Antibonding-Orbital Occupancy Enables High Photocatalytic H₂ Evolution. Angewandte Chemie International Edition, 2023. DOI: 10.1002/anie.202304559

4. AFM: 集成Cu單原子和N空位雙中心，同時(shí)活化CO₂和H₂O以增強(qiáng)光生產(chǎn)CO

光催化CO₂轉(zhuǎn)化為高附加值的化學(xué)品和燃料，在同時(shí)解決氣候變化問題和實(shí)現(xiàn)碳中和方面具有巨大潛力。具有可調(diào)局部原子構(gòu)型和獨(dú)特電子性質(zhì)的單原子光催化劑在過去的十年中表現(xiàn)出了優(yōu)異的催化性能。然而，考慮到它們的單位點(diǎn)特征，它們通常只適合于單分子的活化，對(duì)于需要復(fù)雜的活化和解離過程的CO₂光還原，在光催化劑上設(shè)計(jì)多個(gè)同時(shí)進(jìn)行CO₂還原和H₂O解離的活性位點(diǎn)仍然是一個(gè)艱巨的挑戰(zhàn)。

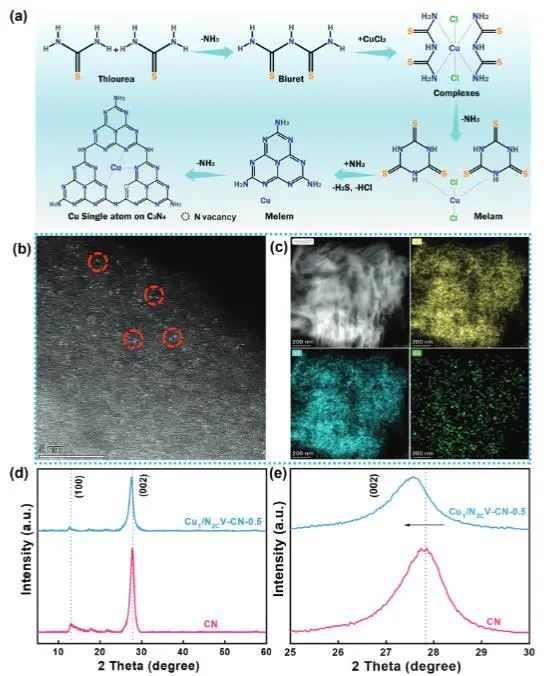

基于此，重慶大學(xué)周小元、陶曉萍和甘立勇等設(shè)計(jì)了錨定有銅單原子和N_2C空位的CN光催化劑(Cu₁/N_2CV-CN)，其能夠同時(shí)促進(jìn)CO₂活化和水解離，以實(shí)現(xiàn)CO₂轉(zhuǎn)化為CO。

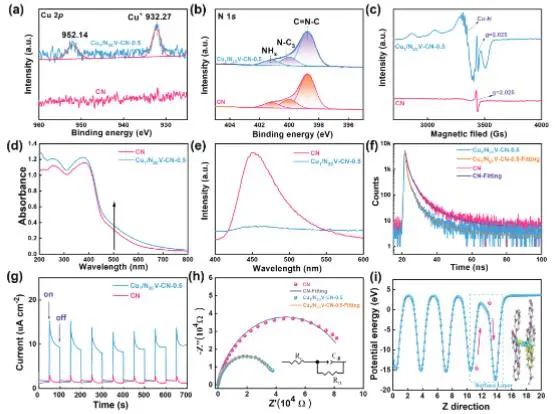

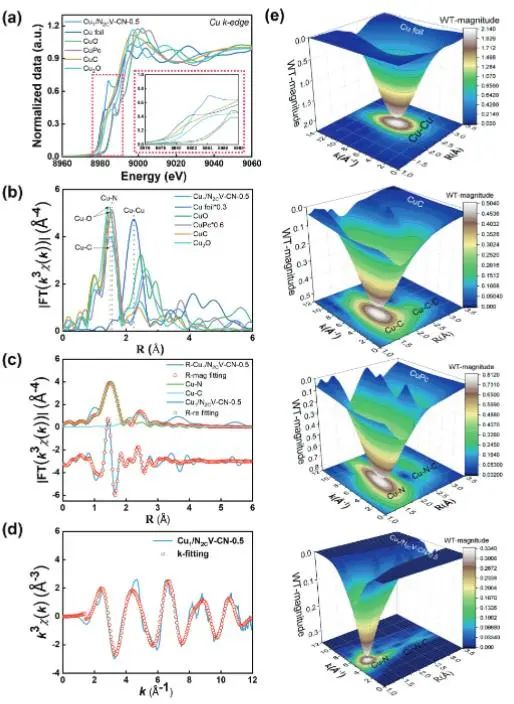

通過電子和原子層面的實(shí)驗(yàn)和理論計(jì)算，系統(tǒng)地驗(yàn)證了這些雙活性中心組裝光催化劑的結(jié)構(gòu)與功能性能之間的關(guān)系。實(shí)驗(yàn)結(jié)果表明，在CN上構(gòu)建銅原子活性位點(diǎn)有利于材料光生電荷的分離和轉(zhuǎn)移，即通過改變表面的電子結(jié)構(gòu)來促進(jìn)CO₂的化學(xué)吸附；同時(shí)，在N_2CV位點(diǎn)發(fā)生解離的H₂O分子可以提供豐富的H*。此外，機(jī)理研究表明，雙位點(diǎn)吸附構(gòu)型有效地促進(jìn)了COO*向COOH*的轉(zhuǎn)化，這可能是CO₂高選擇性還原為CO的原因。

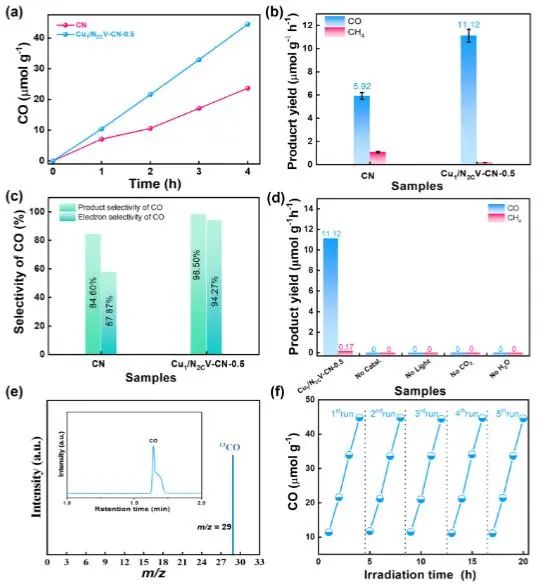

因此，所制備的Cu₁/N_2CV-CN光催化劑在光照下4個(gè)小時(shí)，CO產(chǎn)率高達(dá)11.12 μmol g^?1 h^?1，CO₂還原為CO的產(chǎn)物/電子選擇性分別為98.5%和94.27%，優(yōu)于目前報(bào)道的大多數(shù)銅基光催化劑。

此外，Cu₁/N_2CV-CN在經(jīng)過5次循環(huán)反應(yīng)后性能幾乎不發(fā)生衰減，并且反應(yīng)后樣品的組分和形貌未發(fā)生明顯變化；同時(shí)在實(shí)驗(yàn)室保存超300天的Cu₁/N_2CV-CN仍保持良好的CO₂光還原活性，證明了該催化劑具有優(yōu)異的穩(wěn)定性。綜上，該項(xiàng)工作中設(shè)計(jì)的具有雙活性中心的CN光還原CO₂為研究外源單原子與具有特定結(jié)構(gòu)的固有材料之間的相互作用提供了平臺(tái)，有助于人們認(rèn)知催化劑位點(diǎn)設(shè)計(jì)與進(jìn)一步復(fù)雜反應(yīng)過程之間的關(guān)系和相互作用。

Simultaneous CO₂ and H₂O Activation via Integrated Cu Single Atom and N Vacancy Dual-Site for Enhanced CO Photo-Production. Advanced Functional Materials, 2023. DOI: 10.1002/adfm.202301729

5. ACS Catal.: 單原子銅通道耦合氮空位，加速C₃N₄層間電荷分離以促進(jìn)光催化制氫

太陽能驅(qū)動(dòng)的光催化水分解是一種可持續(xù)且高效的產(chǎn)氫技術(shù)。其中，聚合物氮化碳(C₃N₄)具有成本低、可見光響應(yīng)快、環(huán)境友好等優(yōu)點(diǎn)，在光催化領(lǐng)域受到廣泛關(guān)注。然而，由于C₃N₄的光生電子/空穴對(duì)分離能力差和層間電荷輸運(yùn)能力差，其催化效率受到嚴(yán)重限制。

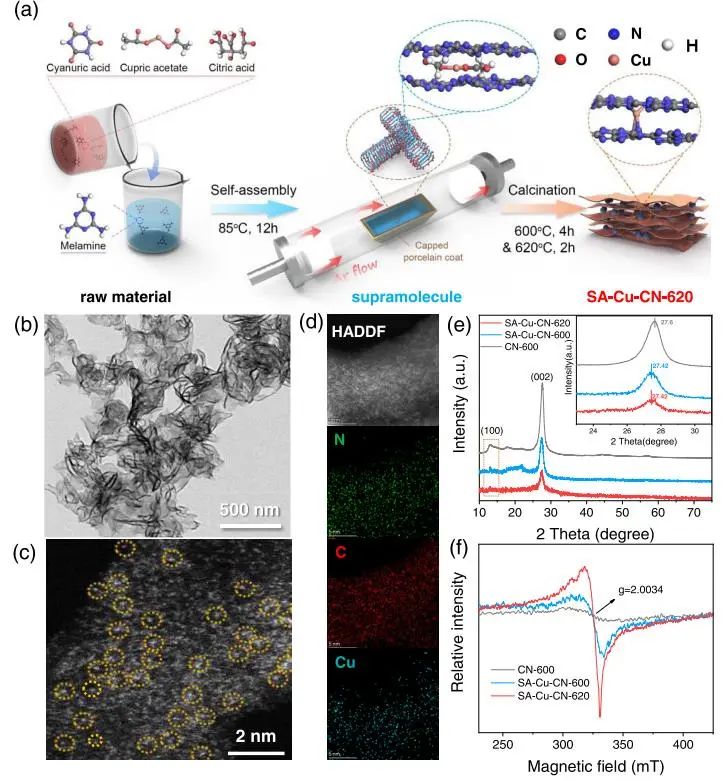

基于此，湖南大學(xué)劉承斌、唐海芳和蘇州大學(xué)張浩等通過銅前體自組裝超分子與三聚氰胺-氰尿酸單體的熱縮合反應(yīng)，構(gòu)建了一種具有豐富氮空位的單原子銅橋聯(lián)C₃N₄(SA-Cu-CN-620)光催化劑，以提高其電荷分離效率。

具體而言，銅前驅(qū)體由檸檬酸和醋酸銅組成，通過檸檬酸與三聚氰胺-三聚氰酸之間的氫鍵自組裝，可將銅前驅(qū)體帶入三聚氰胺-三聚氰酸層中。

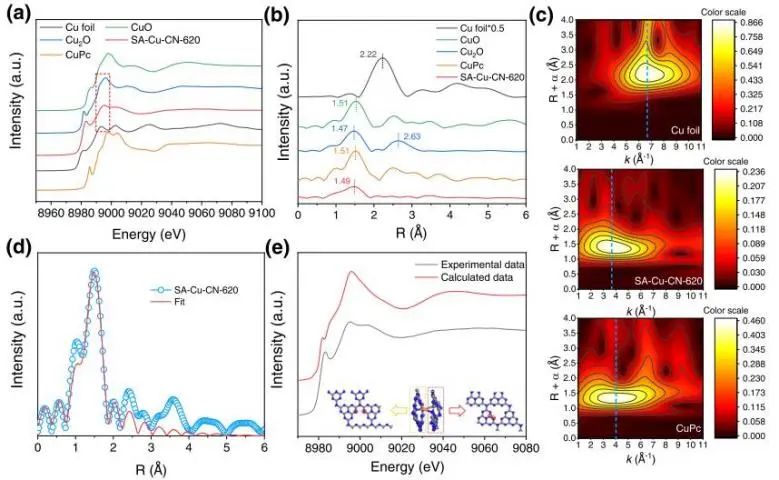

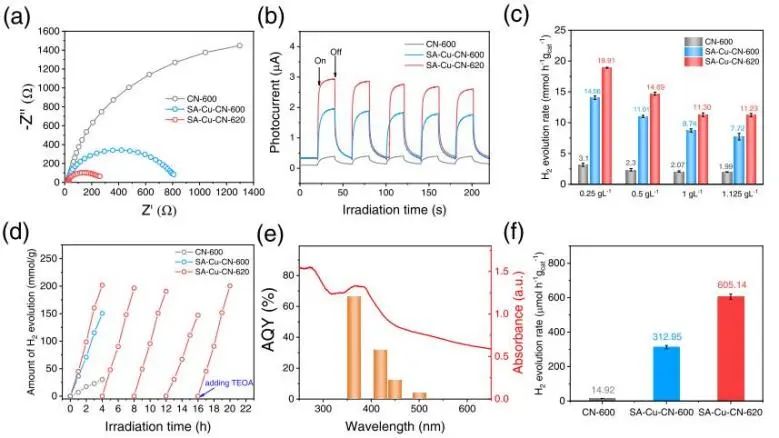

此外，三聚氰胺中的?NH³與三聚氰酸中的?OH結(jié)合可以在自組裝過程中穩(wěn)定Cu²⁺。隨后通過煅燒形成Cu原子被包埋在C₃N₄薄片之間的Cu-N₃C₁結(jié)構(gòu)。光催化析氫性能測(cè)試結(jié)果顯示，所制備的光催化劑在可見光驅(qū)動(dòng)下具有優(yōu)異的長(zhǎng)期析氫性能，并且在420 nm處的析氫速率為11.23 mmol g^?1 h^?1，表觀量子產(chǎn)率(AQY)為31.60%。

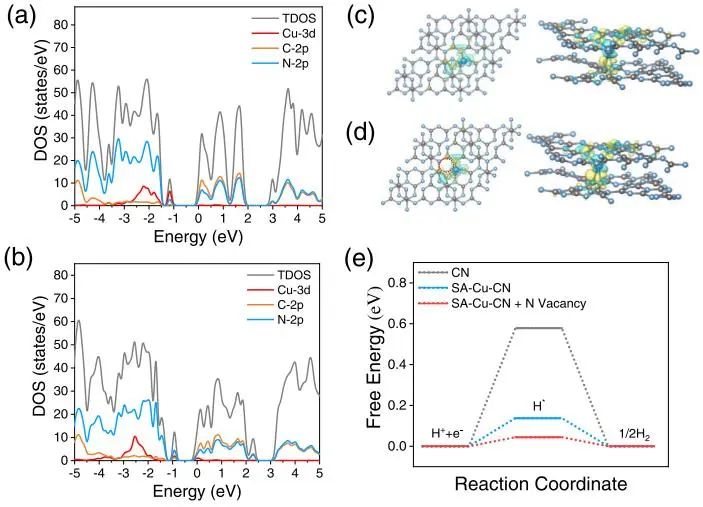

基于實(shí)驗(yàn)測(cè)試和密度泛函理論(DFT)計(jì)算，研究人員提出了SA-Cu-CN-620的光催化增強(qiáng)機(jī)理：C₃N₄層之間的單原子Cu橋使得光生電子能夠沿著Cu單原子在層之間穿梭，導(dǎo)致層間電荷的快速轉(zhuǎn)移；由于電荷可以在層間穿梭，有效地分離了電子/空穴對(duì)，優(yōu)化了電荷分布，降低了析氫勢(shì)壘；另外，N空位濃度的進(jìn)一步增加使得更多的電子能夠通過C₃N₄的離域π共軛網(wǎng)絡(luò)到達(dá)Cu位，進(jìn)一步加速了層間的電荷轉(zhuǎn)移。因此，SA-Cu-CN-620具有增強(qiáng)的光催化析氫性能。

綜上，該項(xiàng)工作通過在層間引入Cu單原子有效地解決了C₃N₄體系電荷分離和轉(zhuǎn)移效率低的難題，這為未來具有電荷快速轉(zhuǎn)移的單原子催化劑的設(shè)計(jì)和合成提供了思路。

Single-Atom Cu Channel and N-Vacancy Engineering Enables Efficient Charge Separation and Transfer between C₃N₄ Interlayers for Boosting Photocatalytic Hydrogen Production. ACS Catalysis, 2023. DOI: 10.1021/acscatal.2c05789

6. Adv. Sci.: 花狀非晶態(tài)Ru SAs-MoO_3?x，用于全水/海水高效分解

電化學(xué)水電解，利用淡水或含鹽地表水(如海水介質(zhì))作為原料生產(chǎn)綠色氫氣能夠有效緩解能源和環(huán)境問題。然而，析氧反應(yīng)(OER)和析氫反應(yīng)(HER)的緩慢動(dòng)力學(xué)導(dǎo)致極高的電位，因此需要高效催化劑來降低過電位。單原子催化劑(SACs)具有高的原子利用率、尺寸特殊、活性中心量子化等優(yōu)點(diǎn)，已成為水分解雙功能催化劑的理想選擇。此外，由于其獨(dú)特的結(jié)構(gòu)和性能，一些非晶材料在電催化分解水方面具有比晶體材料更好的性能。

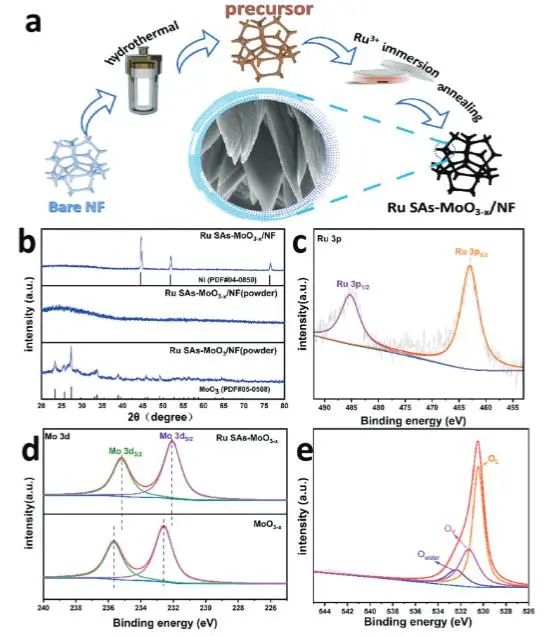

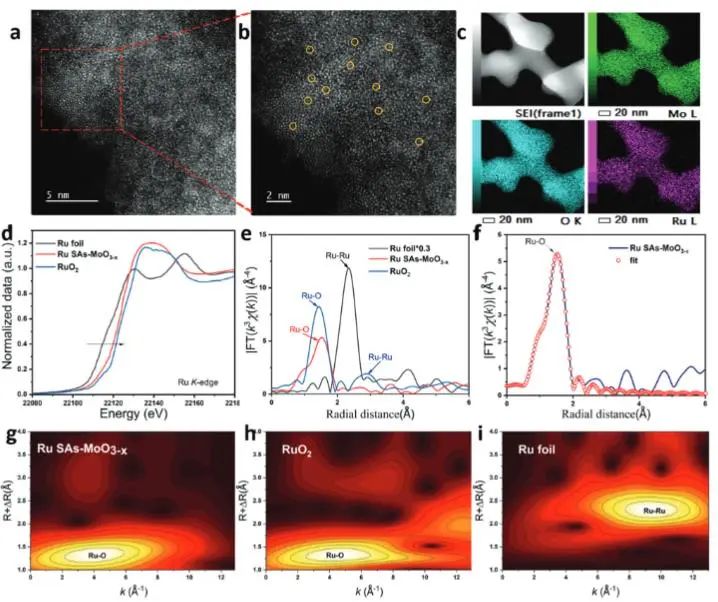

基于此，武漢理工大學(xué)木士春和南京曉莊學(xué)院劉蘇莉等設(shè)計(jì)并制備了一種非晶態(tài)氧化鉬負(fù)載的單原子Ru催化劑(Ru SAs-MoO_3?x/NF)。其中，Ru SAs-MoO_3?x/NF表現(xiàn)出三維花狀結(jié)構(gòu)、無定形特征和Ru單原子均勻分布等特征，這賦予了材料較大的表面積和較多的催化活性中心，從而促進(jìn)了電化學(xué)水分解的傳質(zhì)動(dòng)力學(xué)。

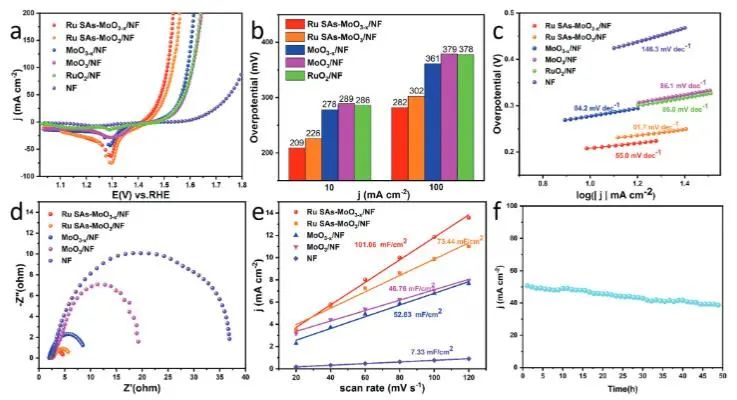

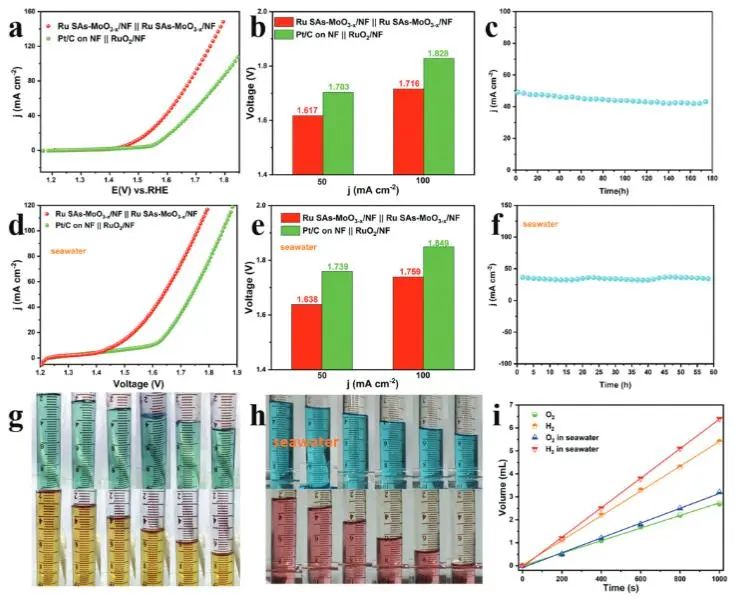

電化學(xué)性能測(cè)試結(jié)果顯示，所制備Ru SAs-MoO_3?x/NF電極具有較大的表面積、較高的效能和較快的反應(yīng)動(dòng)力學(xué)，能夠有效地驅(qū)動(dòng)堿性介質(zhì)中的析氧反應(yīng)(209 mV@10 mA cm^?2)和析氫反應(yīng)(36 mV@10 mA cm^?2)；并且利用Ru SAs-MoO_3?x/NF組裝的電解槽只需要1.487 V 的超低電池電壓就可以提供10 mA cm^?2的電流密度。

此外，該電極在堿性海水電解中也具有很大的應(yīng)用潛力，在1.759 V的低電池電壓下電流密度可達(dá)100 mA cm^?2，并且其在堿性海水介質(zhì)中還具有優(yōu)異的穩(wěn)定性?？傊?，這項(xiàng)工作為合理設(shè)計(jì)和開發(fā)具有優(yōu)異性能的淡水和海水分解催化劑提供了新的思路。

Flower-Like Amorphous MoO_3?x Stabilized Ru Single Atoms for Efficient Overall Water/Seawater Splitting. Advanced Science, 2023. DOI: 10.1002/advs.202300342

7. Small Methods: V調(diào)制Ir_1?x(Ir_0.8V_0.2O₂)_x-BHC的t_2g電子，實(shí)現(xiàn)高效穩(wěn)定催化酸性O(shè)ER

電化學(xué)析氧反應(yīng)(OER)是許多能量轉(zhuǎn)換/儲(chǔ)存系統(tǒng)，例如電/光驅(qū)動(dòng)的水分解、電還原氮?dú)?NRR)和二氧化碳還原(CO₂RR)的關(guān)鍵半反應(yīng)。OER活性依賴于中間物質(zhì)(*O，*OH和*OOH)在電極表面可用的活性位點(diǎn)上的吸附強(qiáng)度，以及電催化劑的電導(dǎo)率。通常，從*O到*OOH的轉(zhuǎn)化屬于催化劑OER的限速步驟。極強(qiáng)的*O吸附，以及*OOH的弱吸附，嚴(yán)重阻礙了OER的性能。實(shí)現(xiàn)從O 2p軌道向缺電子的金屬(t_2g)d-軌道的有效π捐贈(zèng)以分別調(diào)諧的*O和*OOH吸附，是增強(qiáng)析氧反應(yīng)(OER)性能的一個(gè)必要條件。

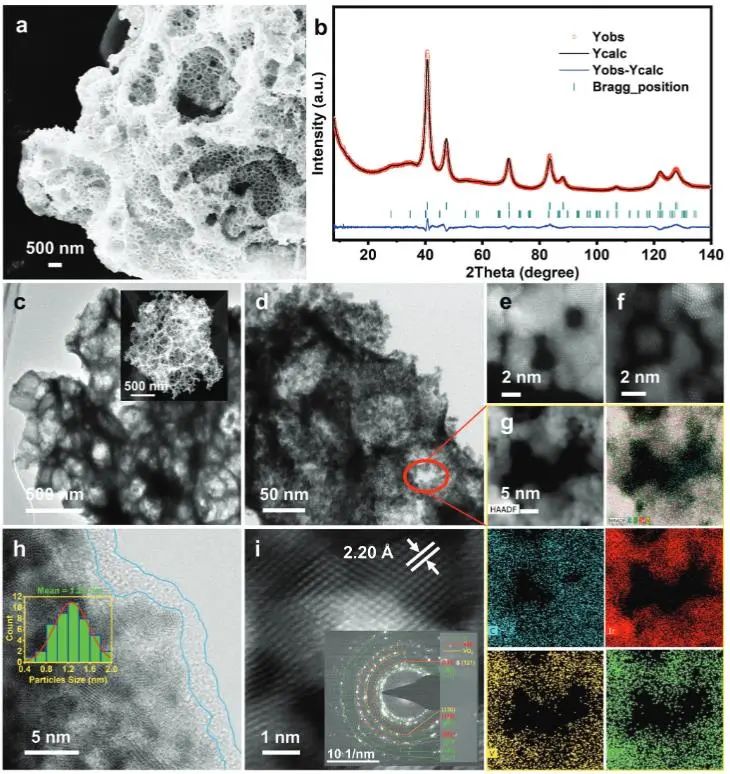

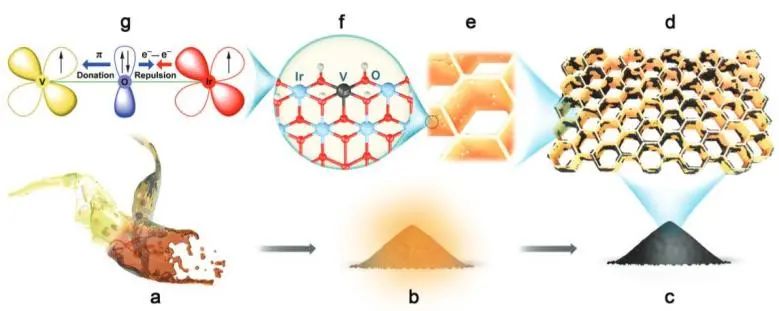

基于此，浙江大學(xué)梁成都、凌敏、Waqar Ahmad和杭州電子科技大學(xué)閆文君等制備了一種仿生蜂窩(BHC)狀納米結(jié)構(gòu)催化劑(Ir_1?x(Ir_0.8V_0.2O₂)_x-BHC)，并通過O^2?π對(duì)稱孤對(duì)的強(qiáng)π捐贈(zèng)實(shí)現(xiàn)電子從富電子t_2g軌道到缺電子t_2g軌道的轉(zhuǎn)移。

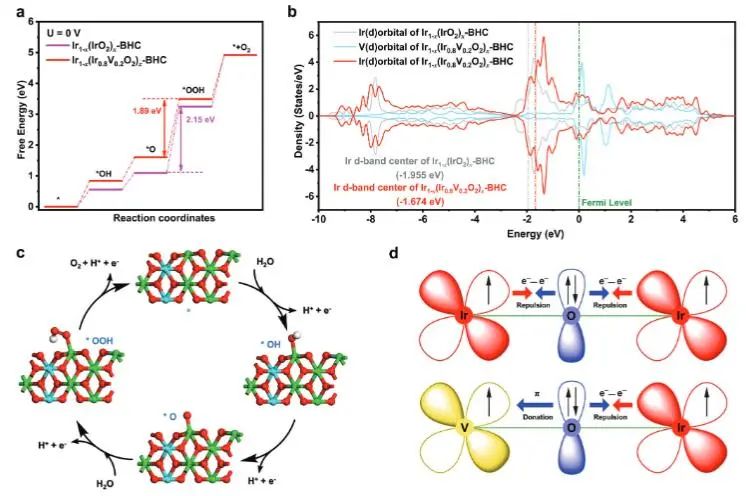

理論計(jì)算表明，Ir_1?x(Ir_0.8V_0.2O₂)_x-BHC中，在t_2g?軌道(t_2g¹e_g⁰)中具有未配對(duì)電子的V⁴⁺離子更有利于從O 2p到V 3d的π捐贈(zèng)，O 2p和Ir 5d之間的排斥將得到緩解，從而導(dǎo)致在V?O?Ir單元中從電子Ir到V的轉(zhuǎn)移。

因此，引入V提高了Ir_1?x(Ir_0.8V_0.2O₂)_x-BHC的d帶中心，增加了費(fèi)米能級(jí)(EF)附近活性中心的態(tài)密度(DOS)，這反過來又可以調(diào)節(jié)含氧中間體的吸附，以降低速率控制步驟(RDS)的能壘，從而實(shí)現(xiàn)對(duì)OER的高效穩(wěn)定電催化。

因此，所制備的Ir_1?x(Ir_0.8V_0.2O₂)_x-BHC催化劑在酸性介質(zhì)表現(xiàn)出優(yōu)異的OER活性。在0.1 M HClO₄溶液中，該催化劑在10 mA cm^?2電流密度下的過電位僅為238 mV，Tafel斜率為39.87 mV dec^?1。

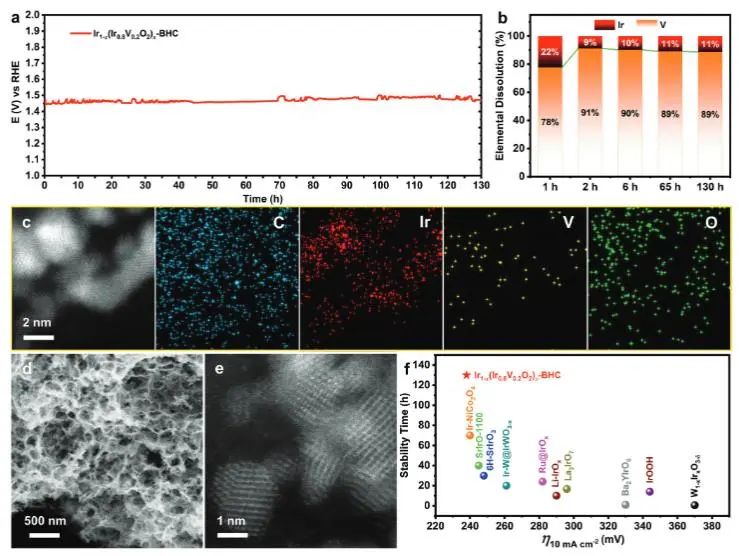

此外，Ir_1?x(Ir_0.8V_0.2O₂)_x-BHC在10 mA cm^?2電流密度下連續(xù)運(yùn)行130小時(shí)而沒有發(fā)生明顯的活性下降，表明其具有優(yōu)異的穩(wěn)定性。綜上，該項(xiàng)工作通過調(diào)整催化劑的電子特性顯著提高了其穩(wěn)定性，而且為設(shè)計(jì)強(qiáng)大的仿生納米結(jié)構(gòu)以在酸性環(huán)境中獲得優(yōu)異的電催化活性和耐久性提供了指導(dǎo)。

V-Integration Modulates t_2g-Electrons of a Single Crystal Ir_1-x(Ir_0.8V_0.2O₂)_x-BHC for Boosted and Durable OER in Acidic Electrolyte. Small Methods, 2023. DOI: 10.1002/smtd.202201247

8. Small: 二維Bi納米晶的可控結(jié)晶，增強(qiáng)寬pH范圍內(nèi)CO₂電還原活性

二維低熔點(diǎn)(LMP)金屬納米晶以其獨(dú)特的表面結(jié)構(gòu)和拓?fù)浣Y(jié)構(gòu)而受到人們?cè)絹碓蕉嗟年P(guān)注，顯示出廣泛的應(yīng)用前景。然而，由于低標(biāo)準(zhǔn)氧化還原電位、低熔點(diǎn)、較差的晶體對(duì)稱性等因素的限制，這類微晶的成核(還原)和生長(zhǎng)(結(jié)晶)過程仍然難以控制。

近日，北京理工大學(xué)殷安翔課題組報(bào)道了一種可控還原-熔融-結(jié)晶法(RMC)，用于選擇性地制備表面幾何/電子結(jié)構(gòu)可調(diào)的超薄、自支撐、無表面活性劑的鉍納米片。

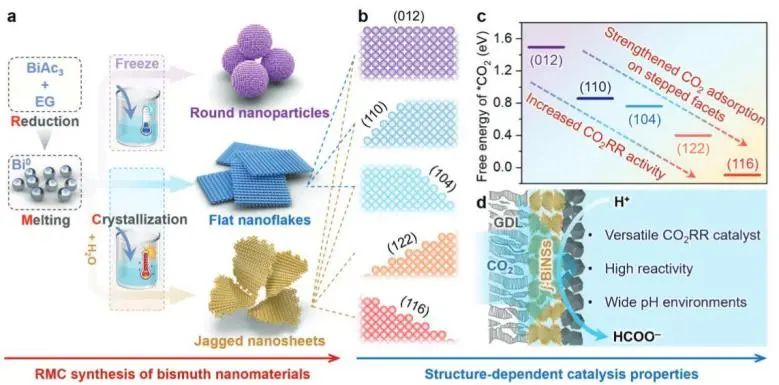

具體而言，RMC策略可以分離金屬納米晶的還原和結(jié)晶階段：鉍鹽首先被乙二醇(EG)還原形成金屬鉍(由于其熔點(diǎn)非常低而熔化成鉍滴)；接下來，在結(jié)晶過程中，通過快速冷凍納米鉍液滴可以獲得單分散的圓形鉍納米顆粒(r-BiNPs)，而在更高的溫度下通過更慢的結(jié)晶過程可以制備規(guī)則的扁平鉍納米片(f-BiNFs)。

此外，鉍的水敏性賦予了對(duì)鉍納米片的結(jié)構(gòu)和形態(tài)的額外控制。向EG溶液中引入微量的水會(huì)擾亂鉍的結(jié)晶，產(chǎn)生超薄的鋸齒狀鉍納米片(j-BiNSs)，其富含表面孔隙和階梯邊緣。

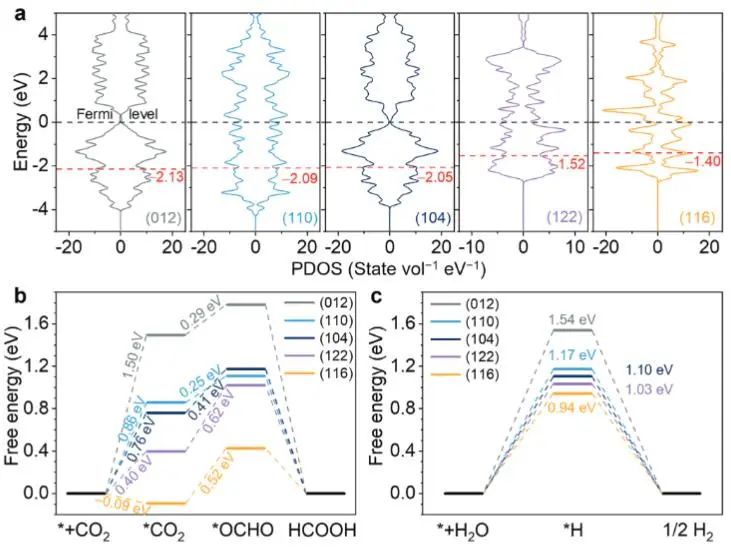

在常溫條件下，Bi的鋸齒狀納米片、扁平納米片和納米球?qū)O₂在水溶液中的電催化還原作用存在顯著差異。理論計(jì)算和電化學(xué)研究顯示，j-BiNS的豐富階梯邊可選擇性地增強(qiáng)對(duì)CO₂的吸附，并提高Bi表面電催化CO₂還原反應(yīng)(CO₂RR)的速率控制步驟(RDS)。

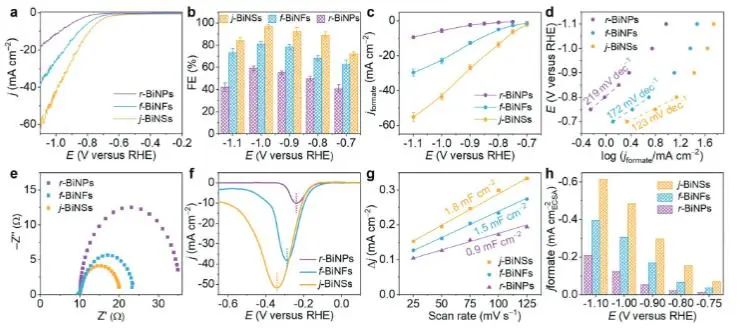

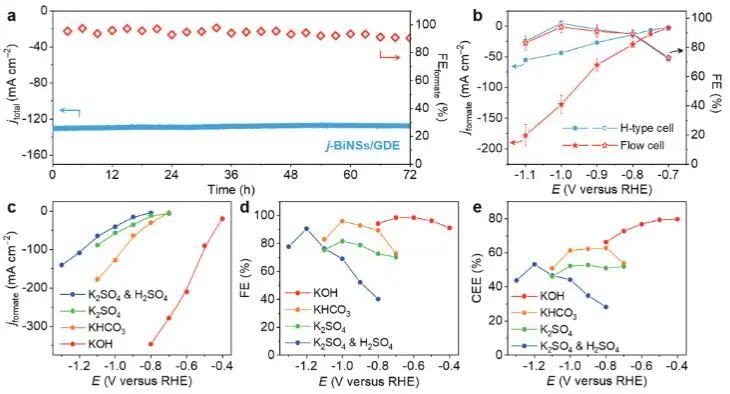

結(jié)果表明，j-BiNSs比f-BiNSs和r-BiNPs具有更高的甲酸鹽選擇性和活性，并且其在強(qiáng)酸性(FE=90.7%，j=108.5 mA cm^?2，?1.2 V_RHE)，近中性(FE=96.0%，j=127.6 mA cm^?2，?1.0 V_RHE)和強(qiáng)堿性(FE=98.6%，j=210 mA cm^?2，?0.6 V_RHE)溶液中表現(xiàn)出高CO₂RR性能。綜上，該項(xiàng)工作所提出的RMC策略實(shí)現(xiàn)了LMP金屬納米材料的可控溶液合成，這在研究其結(jié)構(gòu)相關(guān)性能方面有著廣闊的應(yīng)用前景。

Controllable Crystallization of Two-Dimensional Bi Nanocrystals with Morphology-Boosted CO₂ Electroreduction in Wide pH Environments. Small, 2023. DOI: 10.1002/smll.202301639

原創(chuàng)文章，作者：Gloria，如若轉(zhuǎn)載，請(qǐng)注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/10/06/38d58d9204/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

催化頂刊集錦：JACS、Angew.、AFM、ACS Catal.、Adv. Sci.、Small等成果

相關(guān)推薦

催化頂刊集錦：JACS、Angew.、AFM、ACS Catal.、Adv. Sci.、Small等成果
