尿素(尿素，CO(NH2)2)是由NH3和CO2生成的，它也是農業(yè)和高分子工業(yè)中最重要的化合物之一。雖然世界上生產的尿素有90%以上被用作肥料，但它在紡織、塑料、醫(yī)藥和能源載體等非農業(yè)領域也有重要應用。
目前工業(yè)尿素合成高度依賴于能源和成本密集型的Haber-Bosch和Bosch-Meiser工藝，這些工藝在高溫高壓條件下運行，存在比其他工業(yè)過程消耗更多能源的問題，還會排放更多的溫室氣體。為了可持續(xù)發(fā)展，有必要建立一種環(huán)境友好、節(jié)能的尿素合成方法，以減小日益嚴重的環(huán)境和能源危機。目前，可持續(xù)的、可再生的電催化尿素合成可能是替代當前能源密集型工業(yè)工藝的有前景的策略之一。
基于此，蔚山科學技術院Hyun-Kon Song、Hyun-Wook Lee和Youngkook Kwon以及國立成功大學Mu-Jeng Cheng(共同通訊)等人發(fā)現具有原子尺度間距的銅(Cu)可以顯著改善催化劑電化學共還原CO2/NO3-(CR-CO2/NO3-)合成尿素的性能。

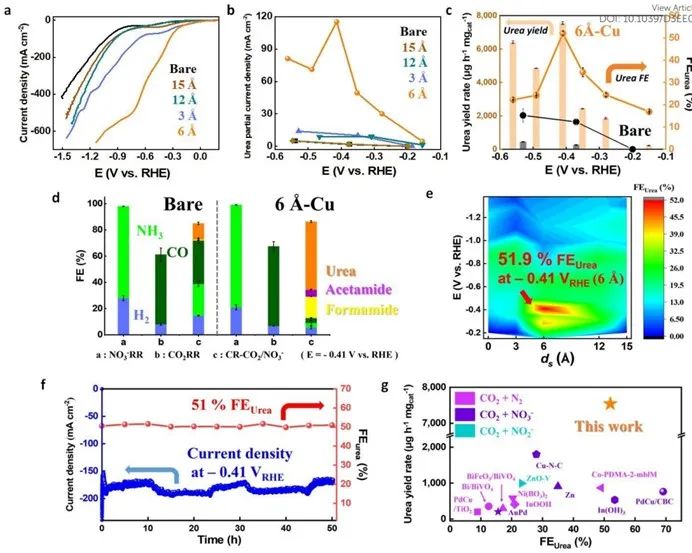

本文通過比較6?-Cu、純Cu和其他對比催化劑的極化曲線可以發(fā)現，催化劑6?-Cu比純Cu和其他對比催化劑表現出更優(yōu)異的起始電位和更好的電流密度，表明6?-Cu比純Cu具有更優(yōu)異的CR-CO2/NO3-活性。然后，在-0.15 VRHE到-0.4 VRHE的不同還原電位下，通過1.5小時的測試，系統地研究了6?-Cu，純Cu和其他對比催化劑的CR-CO2/NO3-電化學活性。
研究發(fā)現，在CR-CO2/NO3-的C-N偶聯產物中，6?-Cu催化劑對制備尿素表現出較高的活性。純Cu在-0.3 VRHE時開始產生尿素，而6?-Cu在只有-0.15 VRHE時就開始產生尿素。本文還計算了催化劑的尿素產率和相應的法拉第效率(FEurea)，計算后發(fā)現當還原電位達到-0.41 VRHE時，6?-Cu催化劑的最大尿素產率為7,541.9 μg h-1 mgcat-1，FEurea為51.97±0.8%，而在-0.53 VRHE時，純Cu上的最大尿素產率和FEurea僅為444.7 μg h-1 mgcat-1和15.2%。
除此之外，在-0.41 VRHE時，6?-Cu催化劑產生尿素的局部電流密度(jurea)為115.25 mA cm-2，比純Cu高18.8倍。值得注意的是，在50小時的穩(wěn)定性測試中，6?-Cu催化劑可以穩(wěn)定的產生尿素，6?-Cu催化劑同時兼具了優(yōu)異的活性和穩(wěn)定性。
總之，與純銅相比，其他原子尺度間距(ds)的Cu催化劑(3?-Cu，12?-Cu和15?-Cu)顯示出更高的FEurea和jurea，這表明具有原子尺度間距的銅催化劑比純銅催化劑具有更有利的C-N偶聯反應位點，這十分有助于提升催化劑的催化性能。

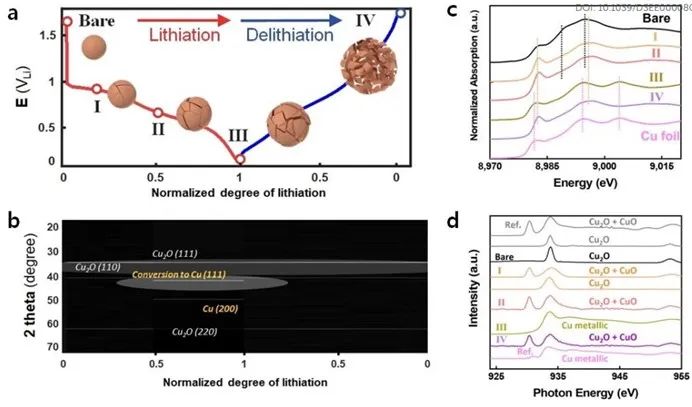

綜上所述，本文證明了銅晶面之間的原子尺度間距可以顯著提高催化劑的CR-CO2/NO3-活性和選擇性。利用詳細的化學和形態(tài)表征，包括XRD，XANES，NEXAFS和原位TEM等可以發(fā)現，鋰化和去鋰化過程顯著地改變了Cu2O納米粒子的化學結構和形態(tài)，并成功地在Cu晶面之間構建了原子尺度的間距。本文放大的STEM圖像等表征結果，充分證明了從3到15 ?的原子尺度間距可以很容易地由Cu2O納米顆粒上的鋰化程度控制。
此外，本文的原位XANES/拉曼實驗以及催化劑的比表面積和電化學比表面積分析充分表明，催化劑的CR-CO2/NO3-性能不依賴于氧化狀態(tài)或比表面積和電化學活性比表面積，而是由兩個銅納米顆粒面之間的原子尺度距離控制的。

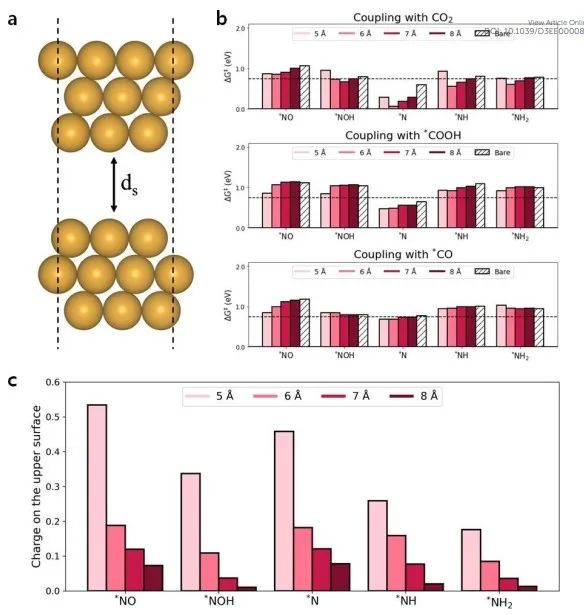

此外，本文的密度泛函理論(DFT)計算表明當ds從6.0降低到5.0 ?時催化反應的動力學勢壘增加了，當ds為6 ?的Cu在C-N偶聯反應中具有最低的動力學勢壘。此外，在分析電子結構時候，發(fā)現這種性能增強可以歸因于頂部Cu表面穩(wěn)定過渡態(tài)的能力。因此，本文認為具有原子尺度間距的Cu2O是一種有前景的電催化劑，可以用于CR-CO2/NO3-高效合成尿素。
Copper with An Atomic-Scale Spacing for Efficient Electrocatalytic Co-Reduction of Carbon Dioxide and Nitrate to Urea, Energy & Environmental Science, 2023, DOI: 10.1039/d3ee00008g.
https://doi.org/10.1039/D3EE00008G.
原創(chuàng)文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/10/05/229812f67a/
