鮑哲南，最新Nature Nanotechnology！

成果簡介

可拉伸聚合物半導體（polymer semiconductors, PSCs）是柔性可拉伸電子器件必不可少的材料。然而，它們的環境穩定性仍然是一個長期存在的問題。基于此，斯坦福大學鮑哲南院士（通訊作者）等人報道了一種表面系固的納米結構氟化分子保護層（FMPL），用于在惡劣環境下長期使用的有機場效應晶體管（OFETs）中實現高度穩定和可拉伸的PSC膜。其中，氟烷烴對半導體表面處理的研究主要集中在影響半導體電荷傳輸?shù)木w有機小分子上。

在文中，作者將全氟烷烴系在雙組分相分離的彈性PSC薄膜的橡膠相上。制備FMPL需要通過兩個關鍵步驟：（1）將含有大量非共軛C=C鍵的納米結構的PSC/聚丁二烯疊氮（BA）交聯膜作為表面反應位點涂覆；（2）在紫外線（UV）照射（365 nm）下，通過巰基反應將1H, 1H, 2H, 2H-全氟十硫醇（PFDT）分子原位系聚在交聯PSC膜表面的聚丁二烯橡膠相上。氟化鏈可以填補PSC薄膜上的空隙，形成額外的密集排列的疏水納米結構。

測試發現，F(xiàn)MPL的透水性為5.21×10^-22?m²?s^-1?Pa^-1，而聚二甲基硅氧烷（PDMS）的透水性為3.99×10^?16?m²?s^-1?Pa^-1，聚二甲基硅氧烷（PDMS）的透水性為1.11×10^-19-1.19×10^-18?m²?s^-1?Pa^-1，其中PDMS是一種常用的生物電子柔性封裝層。因此，F(xiàn)MPL有效地保護PSC膜免受水或生物流體的吸收和擴散。

具體而言，PSC薄膜上FMPL（約6 nm厚）的表面系結導致在85-90%濕度的空氣中儲存8周或在水和人工汗液中浸泡5-6周后，載流子遷移率穩定在約1 cm²?V^-1?s^-1。氟化PSC薄膜即使在機械變形下也保持可拉伸性和環境穩定性，同時FMPL還提高了PSC薄膜在空氣中的光穩定性。

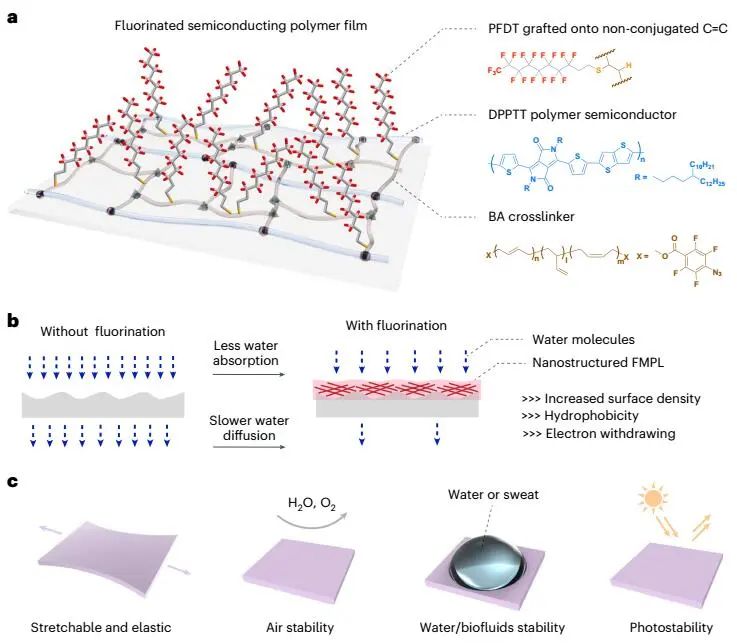

圖1. 可拉伸聚合物電子產品的長期環境穩定性

研究背景

聚合物半導體（PSCs）具有機械穩定性、低成本溶液可加工性和化學可調性等獨特優勢，科研人員對其進行了廣泛研究，以實現可拉伸電子器件。然而，PSCs在較長時間內容易出現環境和操作退化。降解歸因于聚合物薄膜的大自由體積以及相關的環境物質（水、氧等）的擴散和吸收，導致了移動電荷捕獲和電性能退化。其中，水被確定為PSCs電子特性退化的主要原因，并被認為是一個普遍的陷阱。

解決環境不穩定問題仍是一個重要問題，目前主要采用兩種策略：1）利用低水滲透性聚合物對整個器件進行封裝；2）將PSCs與分子添加劑混合填充空隙。但是，缺乏可拉伸的聚合物封裝，因?yàn)榭衫斓木酆衔锿哂懈叩乃趾脱鯕鈹U(kuò)散率，對比不致密的非晶形態與致密的結晶聚合物而言。此外，分子添加劑還沒有被廣泛用于改善可拉伸PSCs的穩定性，并且在加工過程中很容易被去除或隨著時間的推移可能會相分離。同時，大多數報道的系統僅表現出空氣穩定性的改善。

圖文導讀

作者將DPPTT與BA以1: 1的質量比進行熱交聯。FMPL的C 1s X射線光電子能譜（XPS）顯示，PFDT的特征-CF₃和-CF₂-信號。FMPL表面氟化過程是高效的，在365 nm波長下，在環境條件下10 min內即可完成。通過控制PFDT濃度、紫外線照射時間以及表面反應位點的數量，可以很容易地調節表面氟化程度。具體而言，聚異戊二烯（天然橡膠）和聚（苯乙烯-丁二烯-苯乙烯）薄膜在功能化過后，水接觸角都在114°以上，表明氟化鏈的表面接枝成功。

圖2. 交聯復合半導體薄膜的表面氟化

圖3. 形貌表征

在光學顯微鏡下，非氟化和氟化DPPTT/BA薄膜都可拉伸到100%應變而沒有任何可見的裂紋。張力釋放后，兩種薄膜都恢復到原來的長度，沒有褶皺形成。因此，表面氟化保留了PSC的拉伸性和彈性。對比未拉伸膜，氟化膜在應變作用下仍表現出更低的附著力和更高的表面模量。

因此，氟化PSC薄膜在機械變形下具有良好的拉伸性能，并能很好地保持其表面性能。對比未氟化DPPTT/BA，氟化DPPTT/BA具有更高的漏極電流和更低的閾值電壓，而沒有出現不良的斷流增加。在沒有施加應變下，氟化DPPTT/BA的可拉伸晶體管表現出1.38±0.26 cm²?V^-1?s^-1的高載流子遷移率。在單次拉伸循環中，直到100%應變，以及在50%應變下經過1000次拉伸-釋放循環后，薄膜的遷移率保持得很好。

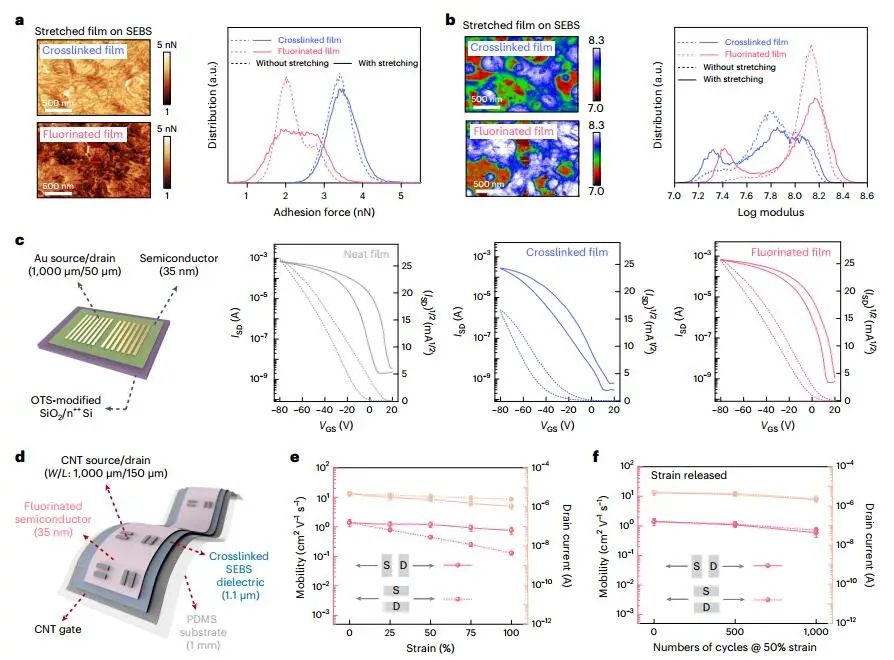

圖4. 晶體管的機械性能和電氣性能

在空氣（濕度為85-90%）中，隨著時間的推移，整齊的薄膜不斷降解。30天后，載流子遷移率下降了94%（從1.20到0.07 cm²?V^-1?s^-1），漏極電流下降了兩個數量級。未表面氟化的交聯膜的穩定性顯示，30天后遷移率降低54%（1.3降至0.6 cm²?V^-1?s^-1），而表面氟化器件即使在56天后仍保持1 cm²?V^-1?s^-1的高遷移率。在70天后，吸收的水分子到達交聯膜的半導體-介電界面，導致移動電荷捕獲和遷移率下降。

對比整齊膜，交聯膜的吸水率（0.18 vs. 0.15 μg cm^-2?d^-1）和飽和度（2.35 vs 0.93 μg cm^-2）略低。對比交聯膜，氟化膜的吸水率（0.06 μg cm^-2?d^-1）大幅降低了2倍以上，吸水飽和度進一步降低至0.4 μg cm^-2。在拉伸至50%應變后，納米結構FMPL仍保持其包封功能。特別是，對比未氟化交聯膜，拉伸氟化膜（50%應變）在18 h內的滲透率僅增加14%，由于FMPL的密集排列的納米結構。

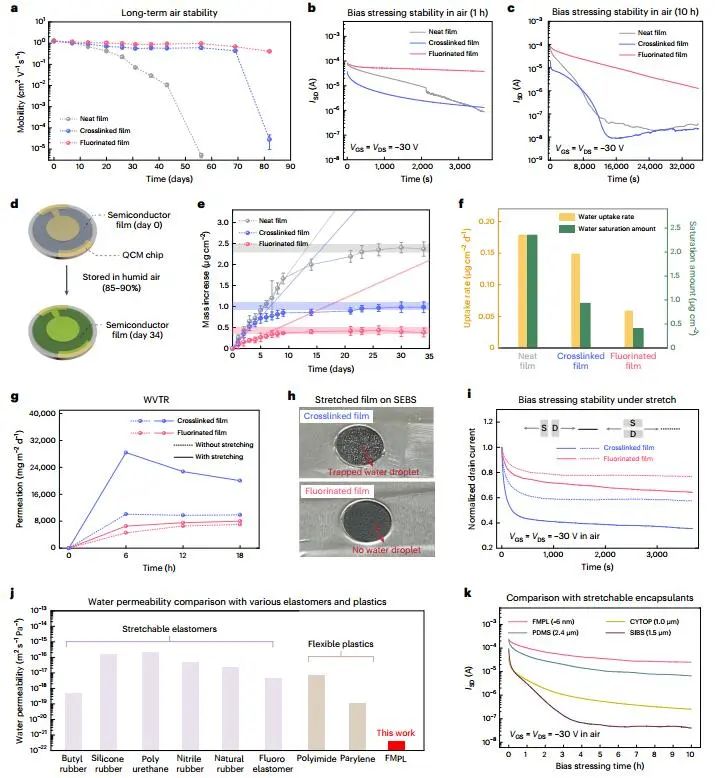

圖5. 空氣中的環境和操作穩定性

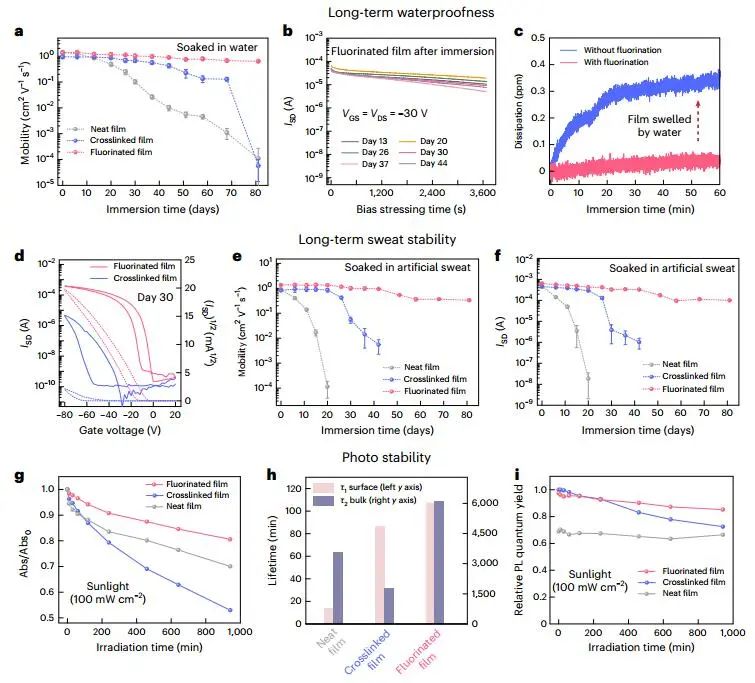

圖6. 長期水、汗和光化學穩定性

文獻信息

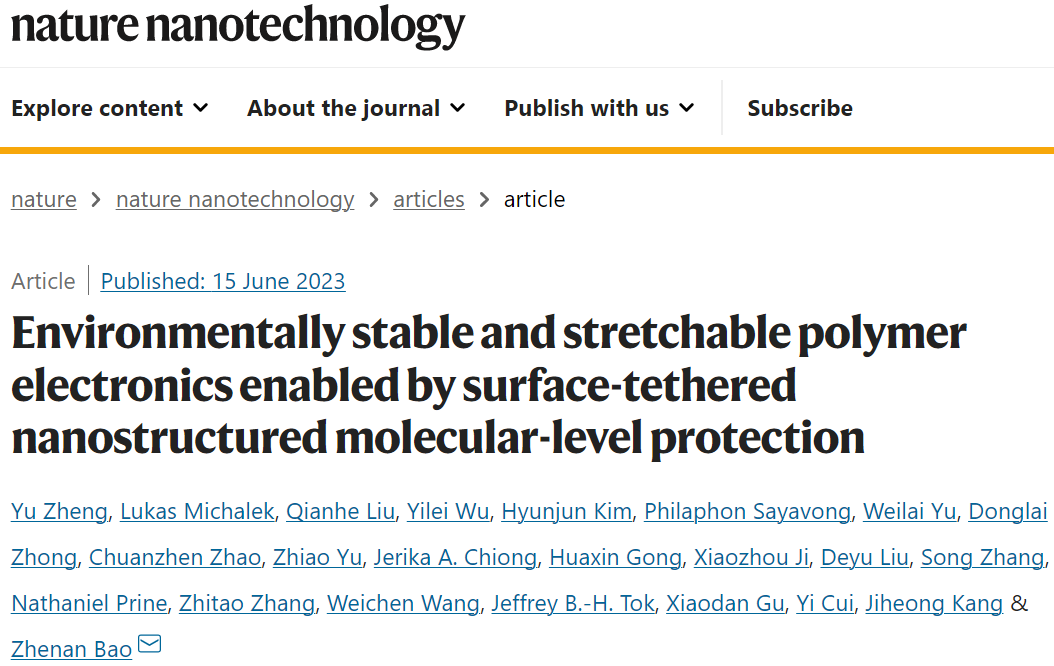

Environmentally stable and stretchable polymer electronics enabled by surface-tethered nanostructured molecular-level protection.?Nature Nanotechnology,?2023, DOI: 10.1038/s41565-023-01418-y.
