本文報(bào)告了一種親硫和親鋰CoSe納米粒子修飾的B,N共摻雜碳納米管（BNCNTs）陣列
多硫化鋰（LiPSs）在硫正極的穿梭和緩慢的化學(xué)反應(yīng)以及金屬負(fù)極中枝晶鋰的形成，嚴(yán)重阻礙了鋰硫電池的普及。

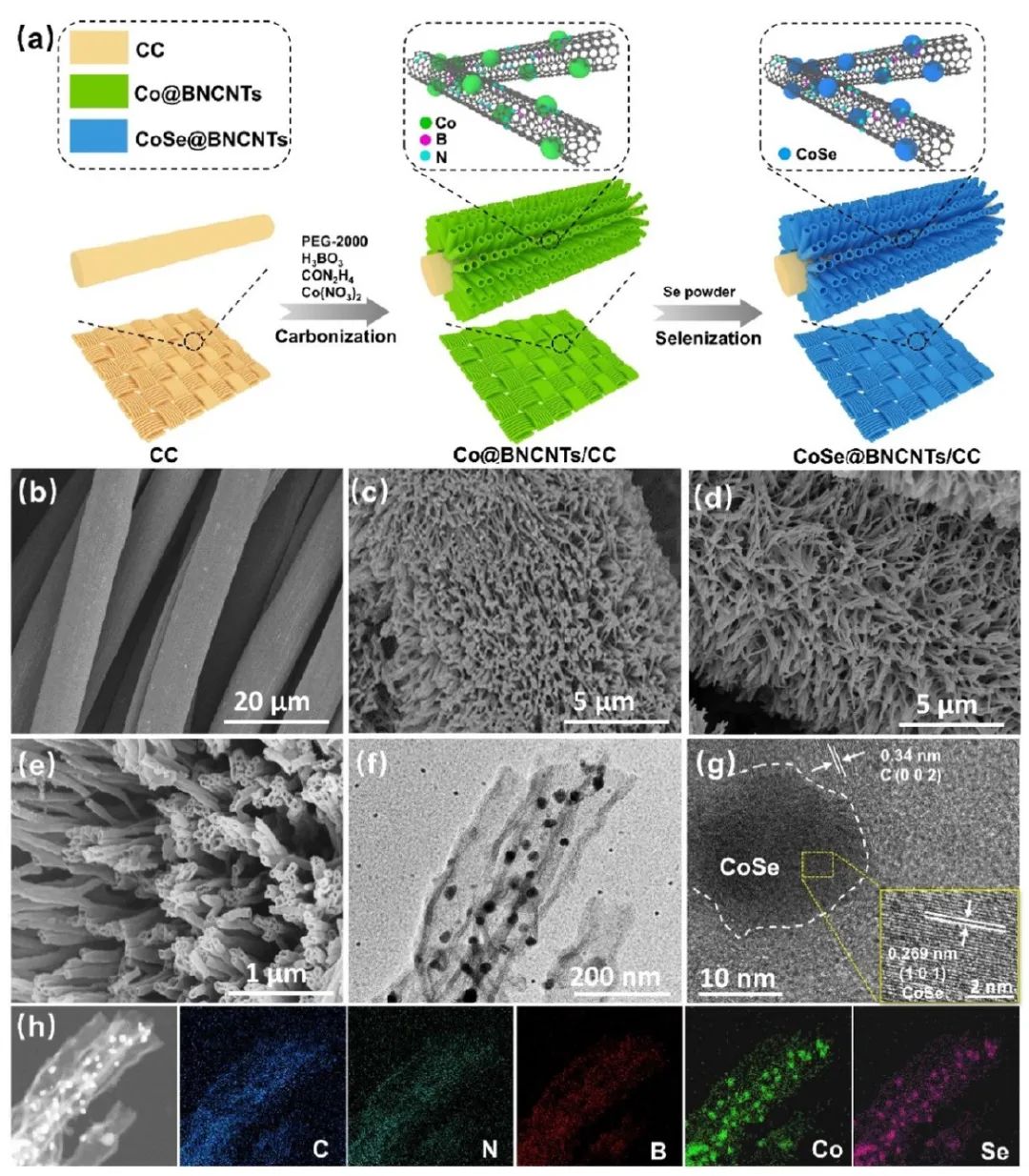

大連理工大學(xué)王旭珍等報(bào)告了一種親硫和親鋰CoSe納米粒子修飾的B,N共摻雜碳納米管（BNCNTs）陣列（CoSe@BNCNTs/CC），它生長(zhǎng)在碳布上，可同時(shí)作為硫和鋰的宿主。
密度泛函理論（DFT）計(jì)算、模擬和電化學(xué)性能測(cè)試表明，CoSe@BNCNTs/CC可以同時(shí)發(fā)揮催化作用，加速LiPSs的轉(zhuǎn)化，并實(shí)現(xiàn)平滑、均勻的鋰沉積，以調(diào)節(jié)S和Li的電化學(xué)。此外，BNCNTs陣列的獨(dú)特結(jié)構(gòu)為硫提供了足夠的存儲(chǔ)空間，并使鋰離子的分布和電極的電場(chǎng)均勻化。

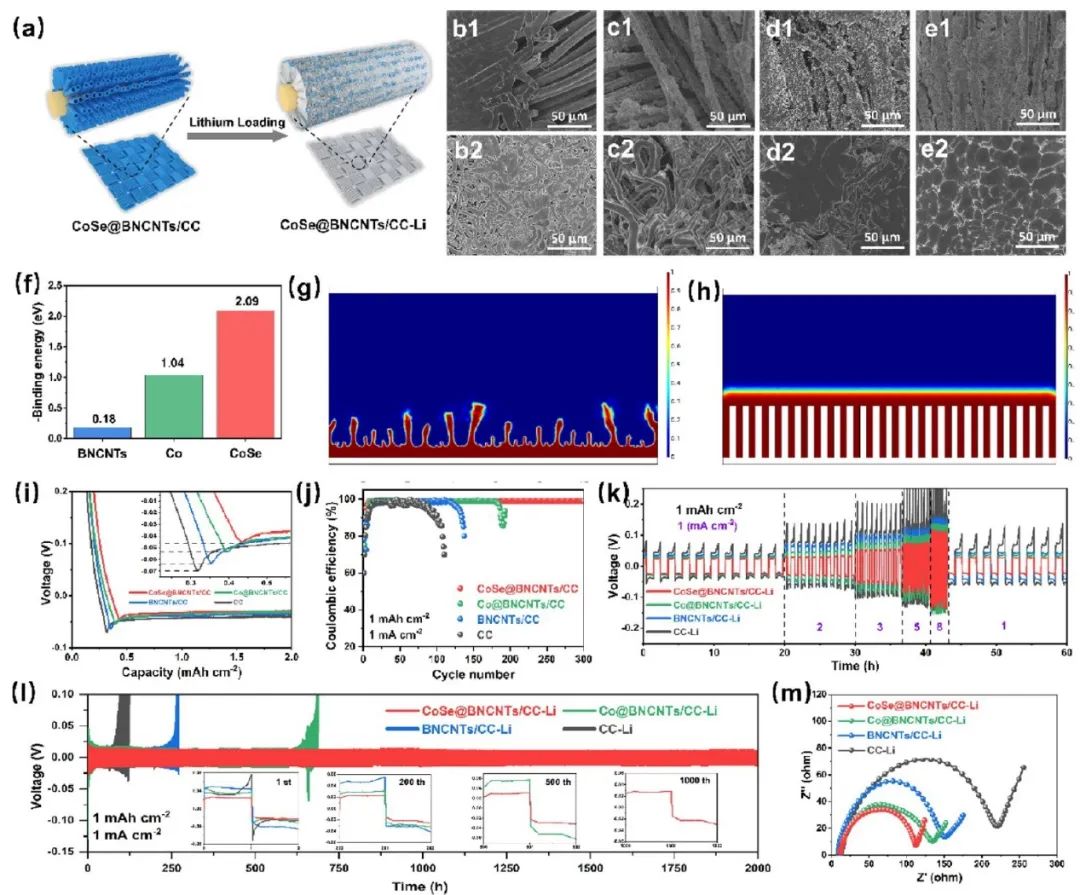

圖2. CoSe@BNCNTs/CC-Li負(fù)極的性能

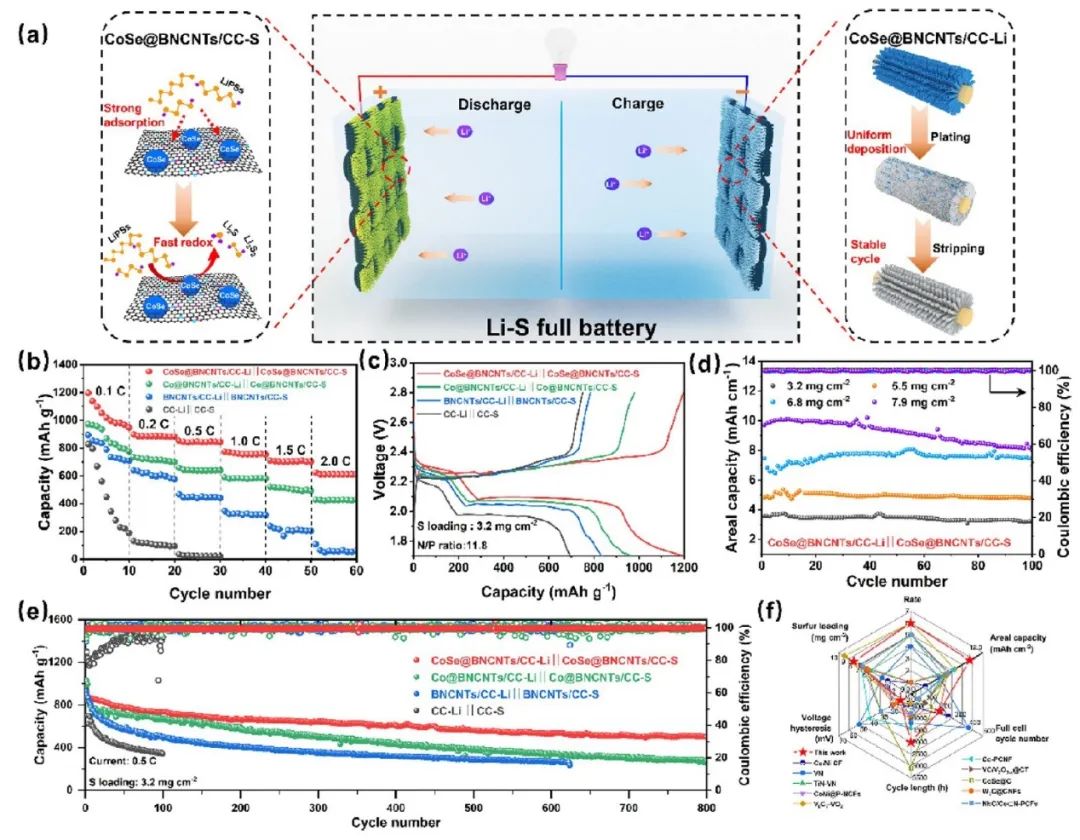

因此，基于CoSe@BNCNTs/CC雙功能宿主的Li-S全電池表現(xiàn)出長(zhǎng)期的循環(huán)穩(wěn)定性（在0.5C的800次循環(huán)中每循環(huán)的衰減率為0.066%）和高的倍率容量（在2C下為684 mAh g-1）。即使在7.9 mg cm-2的高硫負(fù)載下，Li-S全電池在0.2 C時(shí)也有9.76 mAh cm-2的高面容量?？傮w而言，該研究提出了一個(gè)可行的策略，以解決實(shí)用Li-S全電池的S和Li電極的挑戰(zhàn)。
CoSe Nanoparticle Embedded B,N-Codoped Carbon Nanotube Array as a Dual-Functional Host for a High-Performance Li-S Full Battery. ACS Nano 2022. DOI: 10.1021/acsnano.2c07137
原創(chuàng)文章，作者：華算老司機(jī)，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.xiubac.cn/index.php/2022/10/21/1c7d1ea139/
-透明背底.png)
