国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

ACS Catalysis：五元高熵合金納米片，比鉑還強(qiáng)的析氫性能！

通訊作者：康毅進(jìn)教授? ??

第一作者：付先彪，張佳豪

成果介紹

電解水制氫作為一種綠色制氫技術(shù)而受到了廣泛關(guān)注。開(kāi)發(fā)高性能、低成本的析氫反應(yīng)(HER)電催化劑對(duì)于電解裝置的廣泛應(yīng)用尤為重要。其中，精準(zhǔn)調(diào)控催化劑的氫結(jié)合能(HBE)是設(shè)計(jì)高性能析氫催化劑的重要途徑。

電子科技大學(xué)康毅進(jìn)課題組等人通過(guò)理論計(jì)算篩選，發(fā)現(xiàn)一種不含Pt的PdMoGaInNi五元高熵合金具有最佳HBE。作為概念驗(yàn)證，作者首次合成了PdMoGaInNi高熵合金納米片，并在酸性介質(zhì)下表現(xiàn)出高的HER活性，在10 mA cm^-2下的過(guò)電位低至13 mV，優(yōu)于商用Pd/C和Pt/C催化劑。由高熵合金帶來(lái)的高熵、晶格畸變和緩慢擴(kuò)散效應(yīng)，使得PdMoGaInNi在質(zhì)子交換膜電解水裝置中顯示出優(yōu)異的耐久性(>200 h)。

相關(guān)工作以《High-Entropy Alloy Nanosheets for Fine-Tuning Hydrogen Evolution》為題在《ACS Catalysis》上發(fā)表論文。

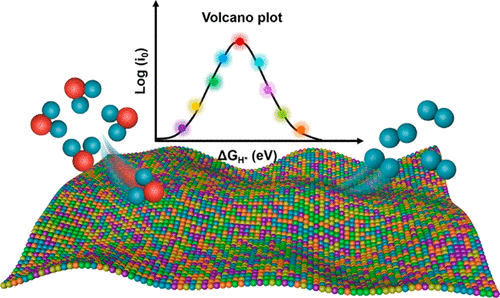

圖文介紹

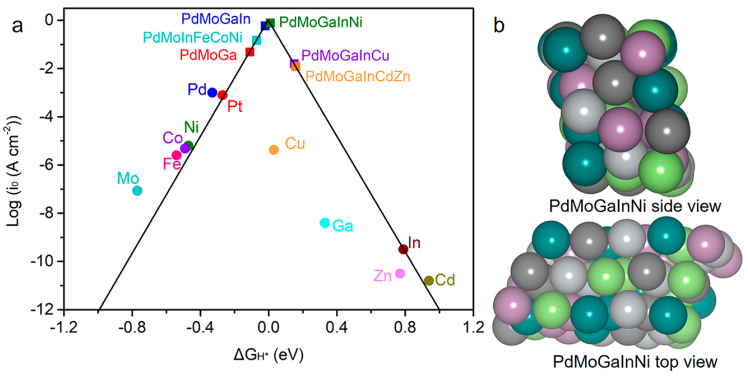

圖1. HER電催化劑中理想組分的計(jì)算預(yù)測(cè)

酸性環(huán)境中，氫結(jié)合能(HBE)是HER電催化劑活性的唯一描述符。根據(jù)Sabatier原理，若催化活性位與H的鍵合作用弱, 則不利于H的吸附轉(zhuǎn)化，若催化活性位與H的鍵合作用過(guò)強(qiáng)，則不利于H的脫附，只有催化活性位與H的鍵合作用適中, 才能表現(xiàn)出最優(yōu)的HER催化活性。在火山圖中（圖1 a），HER活性與催化劑的HBE相對(duì)應(yīng)。其中，對(duì)于單金屬而言，Pt最接近火山頂峰，具備相對(duì)最優(yōu)的HBE。然而，過(guò)強(qiáng)的HBE使得金屬Pt仍無(wú)法到達(dá)火山圖頂點(diǎn)，如何精準(zhǔn)調(diào)控催化劑的HBE成為開(kāi)發(fā)高活性析氫催化劑的主要途徑。

合金中組分的靈活調(diào)變與各組分金屬間的協(xié)同效應(yīng)有助于調(diào)節(jié)活性金屬的電子結(jié)構(gòu)，從而實(shí)現(xiàn)對(duì)HBE的精細(xì)調(diào)控，因此合金化策略是精準(zhǔn)調(diào)節(jié)催化劑HBE的重要手段。計(jì)算表明， Pt，Pd，Mo，F(xiàn)e，Co，Ni為代表的單金屬材料對(duì)H表現(xiàn)出過(guò)強(qiáng)的吸附，即較高的HBE；而Ga，In，Cd，Zn等則對(duì)H表現(xiàn)出弱吸附作用，即較低的HBE。出于強(qiáng)弱平衡的考量，將強(qiáng)HBE的金屬組分與弱HBE的金屬組分進(jìn)行組合調(diào)諧，來(lái)實(shí)現(xiàn)合金體系的最優(yōu)HBE。最終得到的PdMoGaInNi高熵合金最接近火山頂峰，被認(rèn)為是最佳組合。

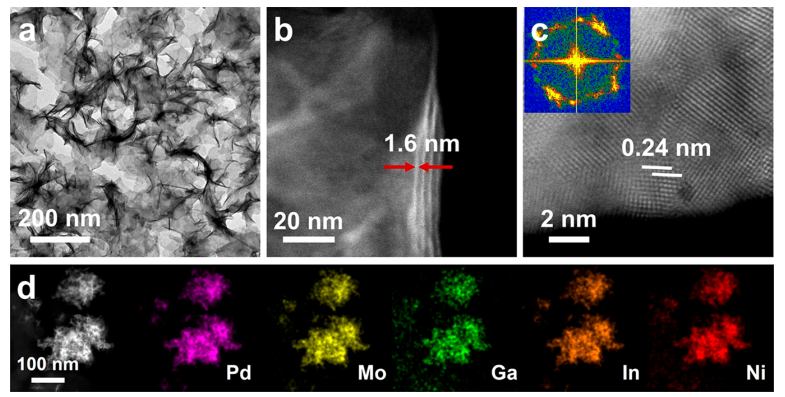

圖2.?PdMoGaInNi高熵合金納米片的結(jié)構(gòu)表征

作為概念驗(yàn)證，采用濕化學(xué)法，首次合成了五元PdMoGaInNi高熵合金納米片。TEM圖像顯示PdMoGaInNi的形貌為二維納米片，類似于石墨烯。HAADF-STEM圖像顯示PdMoGaInNi納米片呈現(xiàn)褶皺結(jié)構(gòu)，厚度約為1.6 nm。受合金化后產(chǎn)生的晶格畸變的影響，PdMoGaInNi的晶格間距為0.24 nm，略大于Pd(111)面的晶格間距(0.22 nm)。相應(yīng)的EDS元素映射顯示，每個(gè)元素均勻分布在整個(gè)納米片，即形成了單相固溶體。

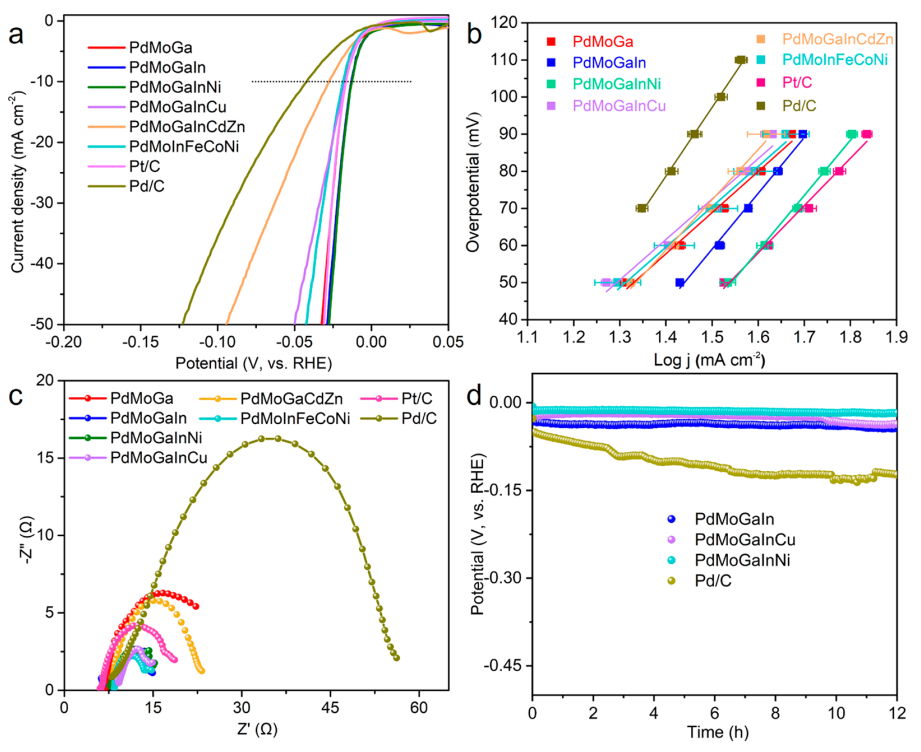

圖3. 電催化HER性能

將PdMoGaInNi負(fù)載于炭黑載體上，在0.5 M H₂SO₄溶液下測(cè)試了HER性能，并與商用Pd/C、Pt/C以及其他合金催化劑進(jìn)行比較。PdMoGaInNi納米片具有優(yōu)異的HER活性，在電流密度為10 mA cm^-2時(shí)過(guò)電位僅為13 mV，優(yōu)于商用Pd/C和Pt/C催化劑(42 mV和17 mV)。商用Pd/C和Pt/C的Tafel斜率分別為185.5±6.5 mV dec^-1和127.6±8.0 mV dec^-1。PdMoGaInNi納米片的Tafel斜率接近商用Pt/C，這表明其反應(yīng)機(jī)理相似。此外，PdMoGaInNi納米片的電荷轉(zhuǎn)移阻力低于商用Pd/C，表明其電子轉(zhuǎn)移過(guò)程更快，具有更好的HER動(dòng)力學(xué)。HEA催化劑的高熵效應(yīng)和緩擴(kuò)散效應(yīng)除了可以調(diào)節(jié)其催化活性外，還可以提高其穩(wěn)定性。長(zhǎng)期穩(wěn)定性試驗(yàn)在恒定電流密度為10 mA cm^-2的條件下進(jìn)行。非貴金屬在酸性電解質(zhì)中從合金催化劑中浸出可能會(huì)損害催化劑性能，PdMoGaInNi納米片在HER過(guò)程中表現(xiàn)出很高的穩(wěn)定性，在12 h內(nèi)沒(méi)有明顯的衰減，而商用Pd/C表現(xiàn)出顯著的活性衰減。

文獻(xiàn)信息

High-Entropy Alloy Nanosheets for Fine-Tuning Hydrogen Evolution，ACS Catalysis，2022.

https://pubs.acs.org/doi/10.1021/acscatal.2c02778

原創(chuàng)文章，作者：華算老司機(jī)，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.xiubac.cn/index.php/2022/10/14/2e1ccf79e6/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

ACS Catalysis：五元高熵合金納米片，比鉑還強(qiáng)的析氫性能！

相關(guān)推薦

ACS Catalysis：五元高熵合金納米片，比鉑還強(qiáng)的析氫性能！
